带观察窗的紧凑型壁挂式工业配电箱体

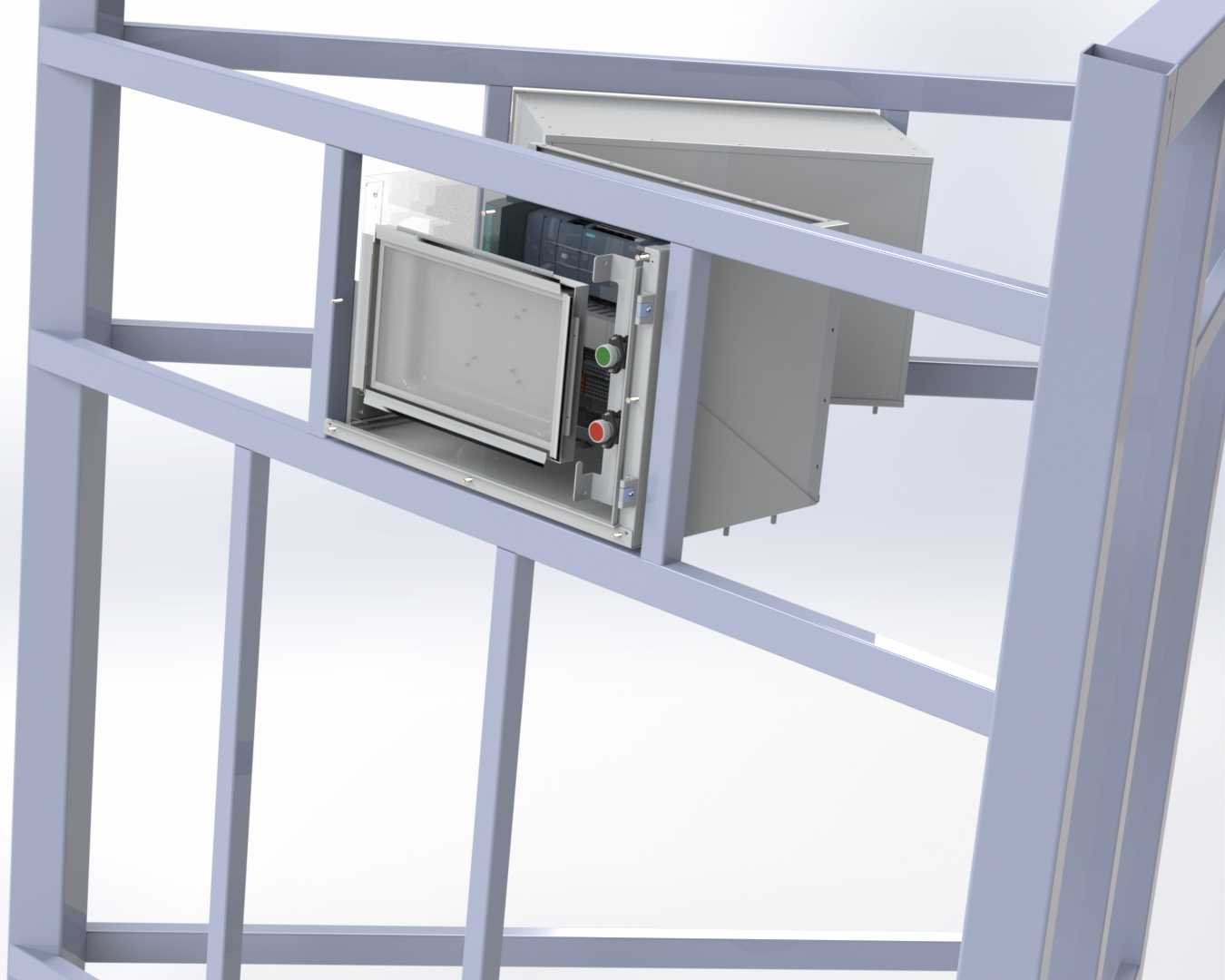

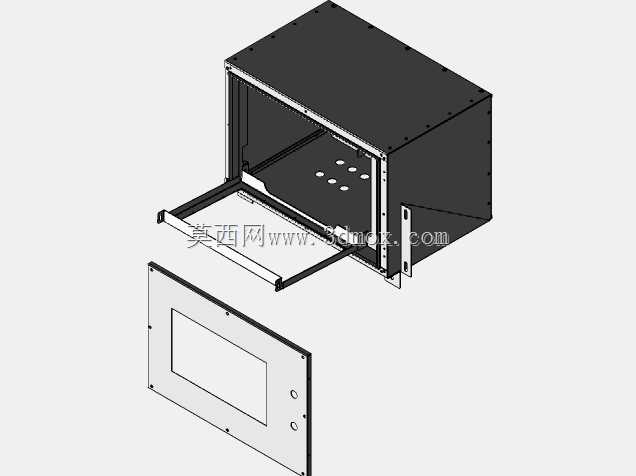

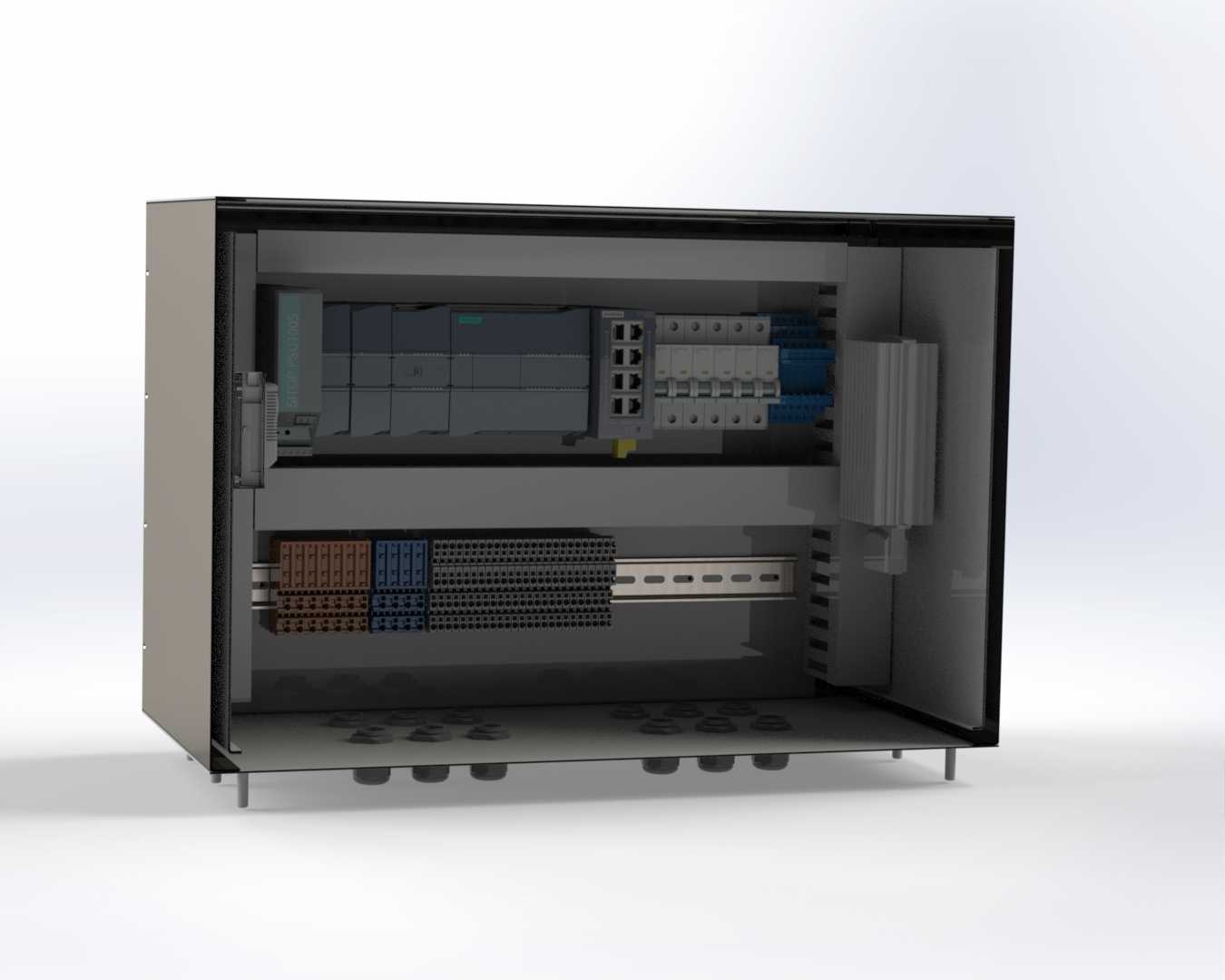

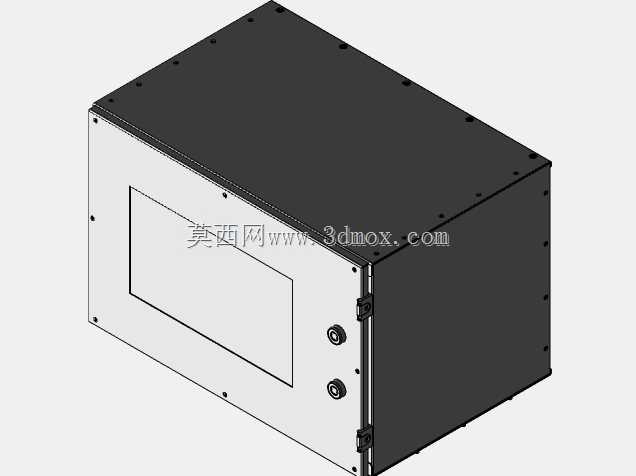

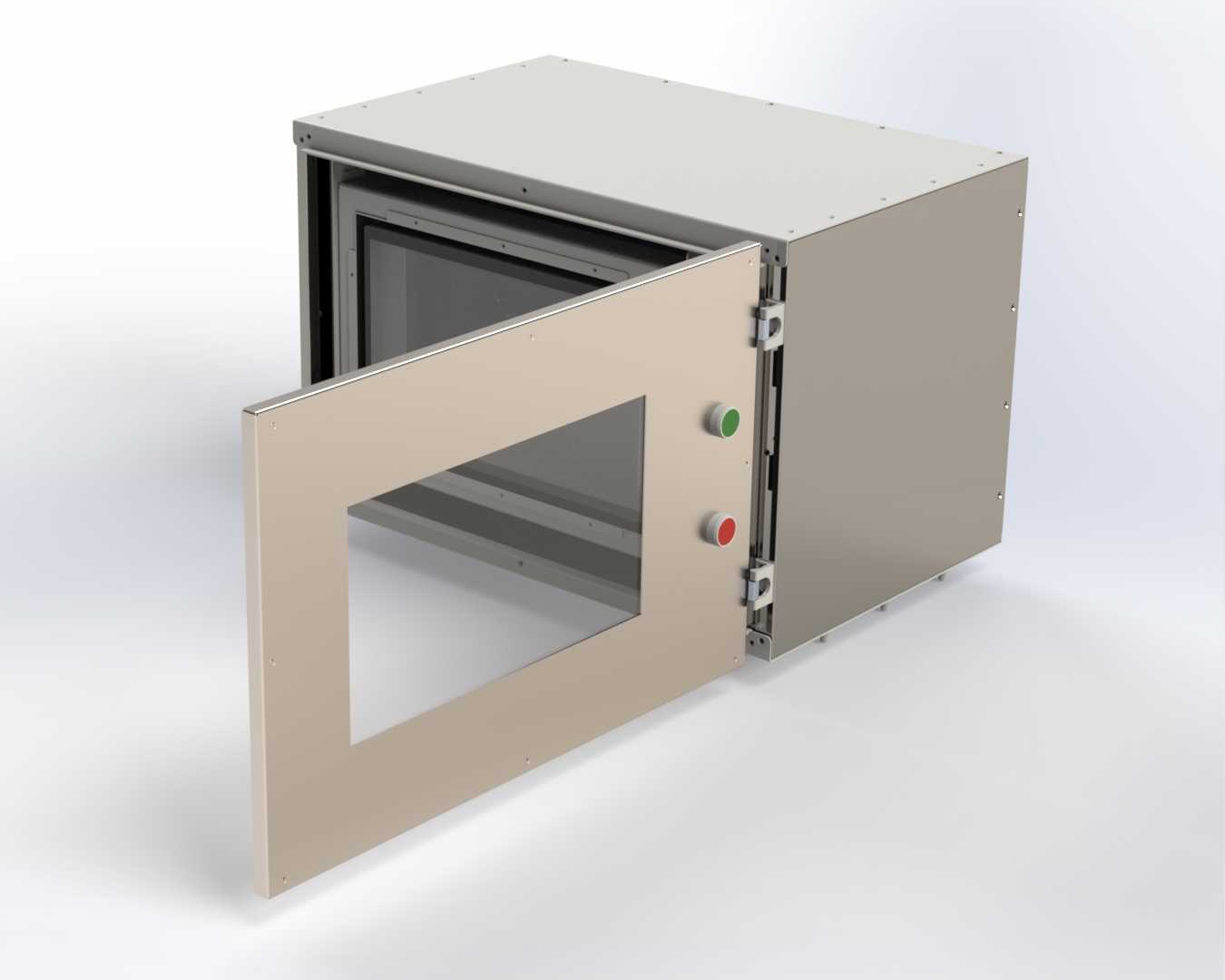

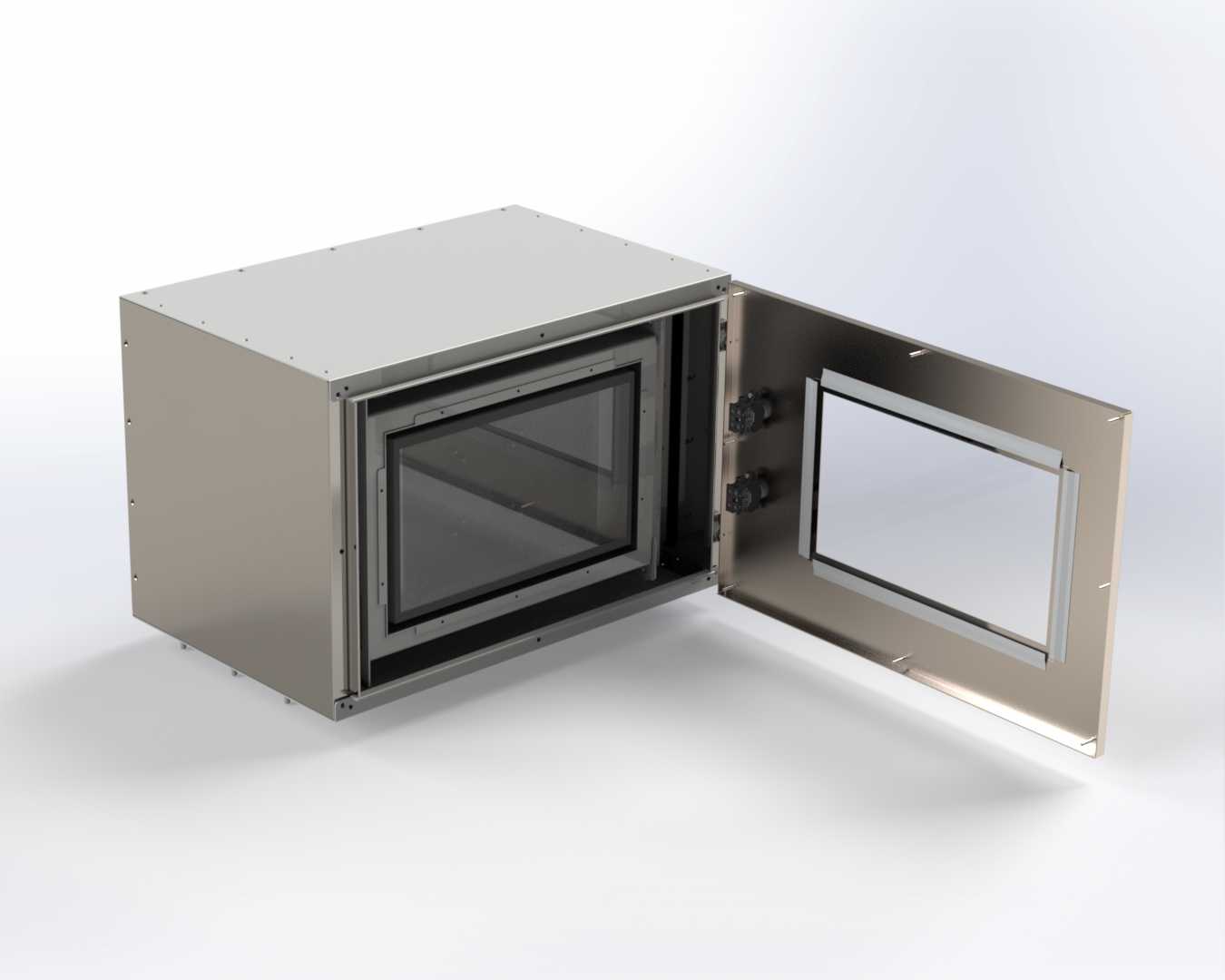

这款紧凑型配电箱体主要面向车间局部工位配电、小型自动化设备集成电控、实验室测试台供电配套这类空间受限的应用场景，相比常规落地式配电柜，它的壁挂式安装结构能最大程度释放地面操作空间，尤其适合设备旁就近配电的布局需求，减少长距离布线带来的压降与干扰问题。箱体采用单开门侧开结构，门体配备双层密封结构与钢化玻璃观察窗，日常巡检时无需开门即可观察内部配电元件的状态指示灯、显示屏读数，既满足IP44的防护等级要求，能阻挡日常飞溅的水滴、直径1mm以上的固体异物进入柜体，又能降低频繁开门带来的积灰、误触风险。从设计逻辑上看，内部安装板预留了标准化的导轨安装位，可直接适配主流品牌的微型断路器、接线端子、小型PLC模块、带显示的控制单元，安装孔位按照通用电气安装模数排布，无需二次打孔即可完成元件装配，减少现场改制的工作量。门体与箱体之间采用隐藏式铰链连接，开门角度可达到120度以上，方便内部接线与元件维护，门锁采用双点锁紧结构，关闭后能保证门体与箱体密封胶条均匀压合，避免局部缝隙过大导致防护失效。在安装边界上，箱体背部预留了四个壁挂安装孔，孔位间距按照通用墙体挂装标准设计，可直接固定在混凝土墙面、设备侧立面或者铝型材机架上，安装时需预留门体全开的侧向空间，避免开门时与周边设备、管线发生干涉。箱体进出线孔预设在底部与背部，可根据布线方向选择敲落孔位置，适配电缆桥架布线、穿管布线等多种走线方式，内部预留的走线槽空间可规整排布强电动力线与弱电控制线，减少强弱电混布带来的信号干扰。箱体边角采用圆弧过渡处理，既避免安装维护时尖锐边角划伤操作人员，也能减少喷涂工艺的积漆死角，提升柜体表面涂层的均匀性与耐腐蚀性，适配车间多粉尘、少量油污的常规工业环境。
