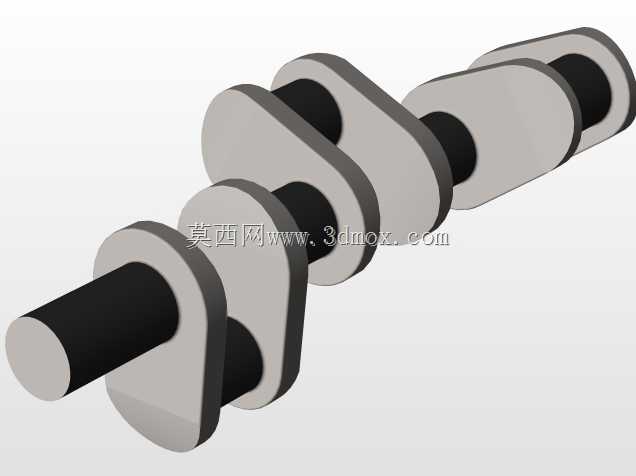

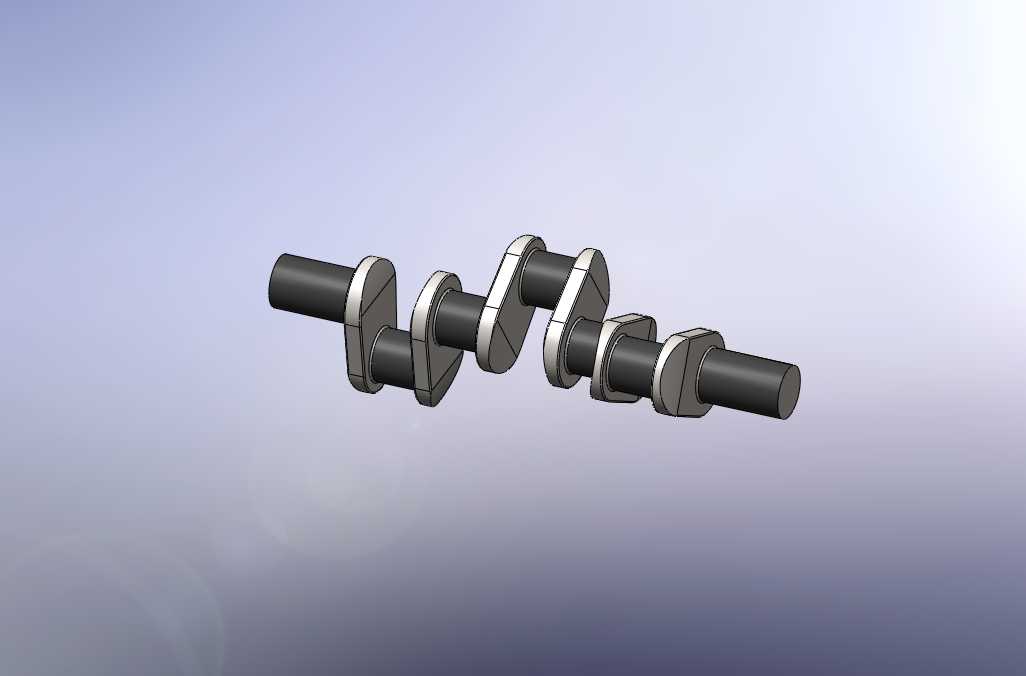

起重设备用多拐曲轴传动结构

在起重作业的动力传递链路里，这类曲轴部件承担着核心的运动形式转换职能，能将直线方向的往复作用力平顺转化为圆周方向的旋转扭矩输出，适配起重卷扬、变幅等机构的动力输入需求。从实际工况适配角度出发，设计时首先要匹配起重作业的重载冲击特性，各曲柄臂的厚度、主轴颈与曲柄销的直径配比，都经过载荷校核，确保在频繁启停、变载荷起吊的作业场景下，不会出现应力集中导致的轴颈断裂、曲柄变形问题。安装边界上，主轴颈的同轴度公差控制在IT6级区间，两端轴伸预留了标准轴承位的安装尺寸，可直接适配常用规格的深沟球轴承与滑动轴瓦，轴向定位台阶的尺寸与配套轴承的内圈定位宽度完全匹配，不需要额外加工调整垫片即可完成装配。曲柄销的位置度公差严格控制，确保各连杆组件安装后运动轨迹无偏摆，避免往复运动件出现卡滞、偏磨的情况。外形结构上采用多错拐布局，各曲柄之间的夹角按照做功顺序均匀分布，能让动力输出的扭矩波动控制在合理范围，减少起重作业时的传动抖动，提升起吊过程的运行平稳性。轴体的过渡圆角全部采用大圆弧平滑过渡，从结构根源上降低应力集中系数，适配起重设备频繁正反转、瞬时过载的作业特性。这类部件常应用在中小型起重设备的动力端，和活塞式驱动组件、连杆机构配合使用，将直线推力转化为卷筒的旋转动力，完成重物的起升、下降动作。建模过程中对各配合面的尺寸公差、形位公差都做了参数化定义，结构设计人员可以直接根据所选配套件的参数调整对应轴颈尺寸、曲柄臂间距，不需要重新搭建基础特征，能大幅缩短传动系统的设计周期。实际选型时，可根据起重设备的额定起重量、额定工作转速调整各轴颈的直径、曲柄臂的厚度，以及曲柄的偏心距，匹配不同输出扭矩的需求，同时要保证各油道的开孔位置避开应力集中区域，确保运转过程中润滑脂能顺利输送到各摩擦副位置，降低轴颈与轴瓦的磨损速率，延长部件的大修周期。
