汉贝尔油分离器RC2-340配套转接安装板

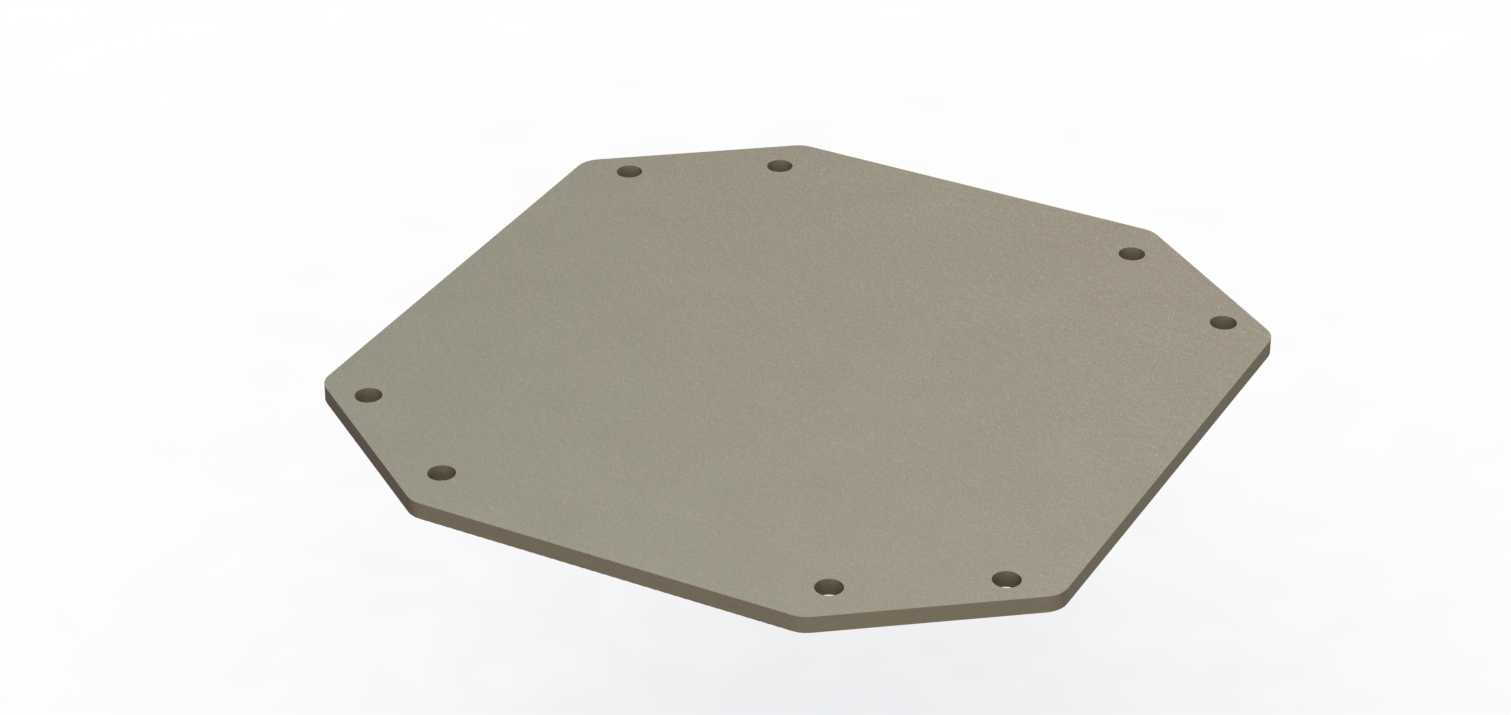

这款转接板是配套汉贝尔RC2-340型号油分离器开发的安装衔接部件，在制冷压缩机组、工业油路净化系统的现场装配场景中应用广泛，主要承担油分离器本体与相邻管路、安装基座之间的连接过渡作用，解决不同部件安装孔位不匹配、密封面贴合度不足的实际装配问题。从结构设计来看，板体采用近似八边形的切角轮廓，这种外形并非随意设计，而是充分考虑了安装空间的边界限制：在紧凑的机组舱内部，切角处理可以避开周边的管路弯头、接线端子等干涉部件，同时最大化利用安装面的有效接触面积，相比方形板减少了无效的边角材料占用，相比圆形板又能提供更稳定的多点固定支撑。板体上均匀分布的8个安装通孔，孔位精度按照IT7级公差设计，与油分离器端面对应的螺孔位置完全匹配，安装时无需额外扩孔或调整，每个孔位周边都做了轻微的沉孔处理，可容纳螺栓头部完全沉入板体平面，避免螺栓突出影响相邻部件的安装，也能保证螺栓锁紧时受力均匀，不会出现局部应力集中导致板体变形的问题。板体的厚度经过受力校核，在满足螺栓锁紧力、油路工作压力带来的端面载荷前提下，尽可能控制板件重量，降低整体安装基座的承重负担，两个大平面都经过精铣加工，平面度控制在0.05mm以内，安装时配合密封垫片可以实现端面的可靠密封，杜绝油路运行过程中出现油气渗漏的隐患。在实际选型使用时，需要注意该转接板的安装边界尺寸：板体最大对角尺寸与油分离器法兰外径保持一致，安装时预留的操作空间需要满足螺栓锁紧工具的操作半径要求，周边30mm范围内不要布置刚性管路或其他固定部件，避免后期维护拆卸时没有操作空间。板体的材质选用常规的碳素结构钢，表面做了氧化防锈处理，适配常规矿物油、合成冷冻油等多种油路介质的使用场景，不会与常见的油路介质发生腐蚀反应，长期使用也不会出现接触面锈蚀导致密封失效的问题。在油路系统装配过程中，该转接板不需要额外加装调整垫片，直接将密封垫片放置在转接板与油分离器端面之间，按照对角顺序逐步锁紧螺栓即可达到设计要求的密封效果，相比现场自行切割制作的安装板，孔位精度和平面度都有可靠保障，能大幅减少现场装配的调整时间，降低装配失误带来的漏油风险。
