变径法兰连接金属板料导料料斗

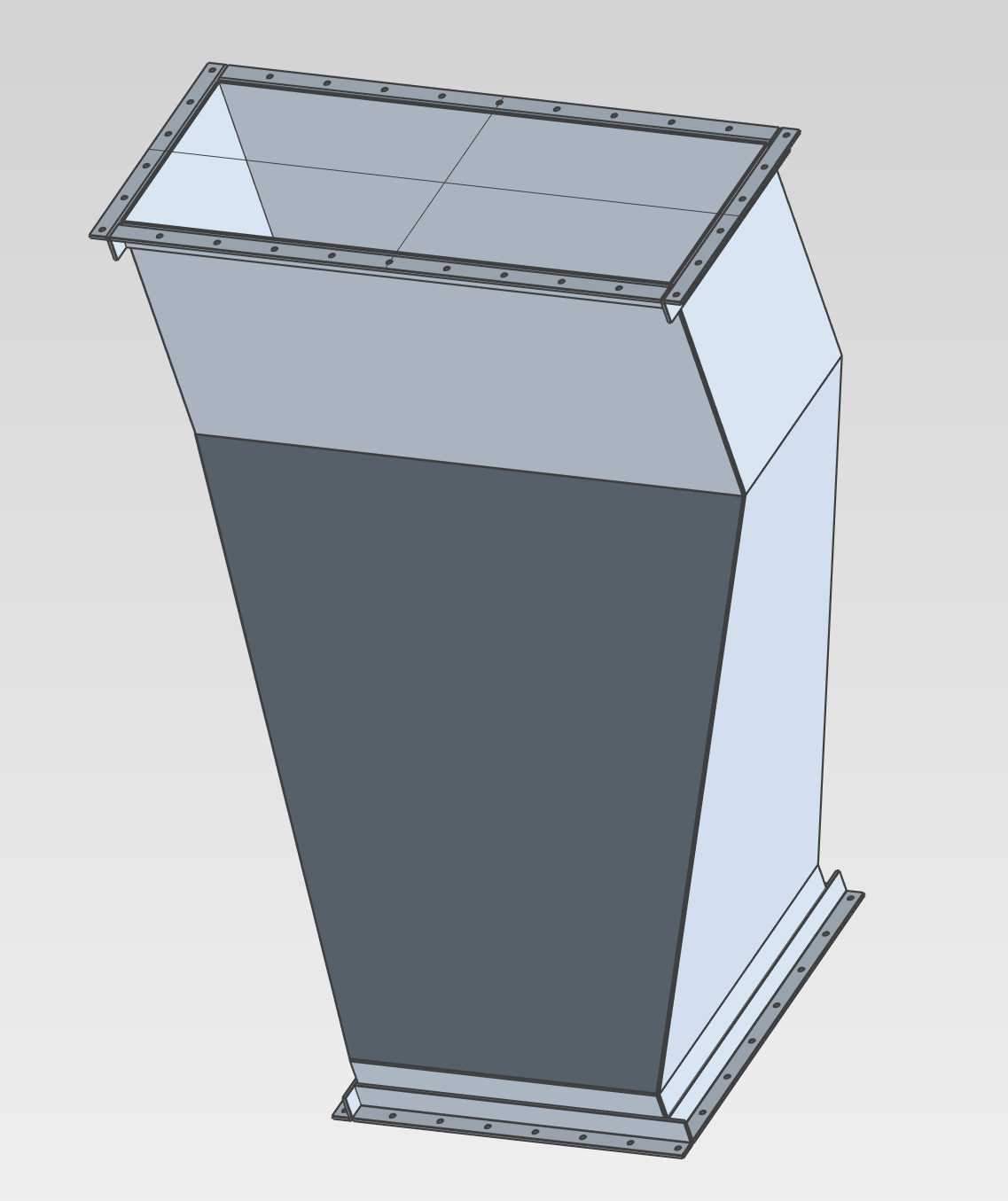

这款金属板料斗常配套在散料输送、物料中转、冲压线废料收集、粮食仓储转运、建材粉料输送的工位上，作为上下工序间的物料导流衔接部件使用，能避免散状物料在落差输送过程中出现撒漏、卡堵、偏流的问题，适配颗粒状、粉状、小块状以及冲压边角料等多种形态的物料导流需求。从结构设计来看，整体采用上宽下窄的变径截锥结构，上下两端均预留带螺栓孔的法兰安装边，上端法兰尺寸偏大，可对接上方料仓出口、振动给料机出料端或者输送线落料口，下端法兰尺寸收窄，可对接下方的螺旋输送机入口、密闭输送管道或者集料容器，安装时只需通过螺栓配合密封垫完成法兰对接，就能实现全密闭的物料输送通道，避免粉尘外溢或者物料洒落。设计阶段优先考虑了板料拼接的工艺可行性，所有折边角度都匹配常规钣金折弯设备的加工范围，相邻板片的拼接焊缝设置在棱线位置，既减少焊接变形对料斗内壁平整度的影响，也能避免焊缝凸起位置长期受物料冲刷出现过早磨损；内壁整体做顺滑过渡处理，没有突兀的台阶或者直角死角，能减少物料挂壁残留的概率，针对流动性较差的粉料，还可以在外侧预留振动电机安装位，通过小幅振动辅助物料顺畅下落。安装边界方面，上端法兰的螺栓孔采用均布设计，可适配同口径的圆形、方形法兰对接需求，不需要额外做转接法兰；料斗整体的倾斜角度根据散料安息角做了优化，针对常见的金属冲压废料、砂石、粮食等物料，侧壁倾斜角度设置在合理区间，既保证物料能依靠自重顺利下滑，也不会因为角度过缓导致物料堆积，同时控制整体高度尺寸，避免占用过多竖向安装空间，方便在现有生产线的有限空间内完成加装改造。料斗主体采用金属板折弯拼接成型，整体刚性足够承受满料状态下的物料侧压力，法兰边做了加厚处理，避免螺栓紧固时出现法兰变形导致密封失效的问题，日常使用过程中不需要做复杂维护，只需要定期检查法兰连接螺栓的紧固状态、内壁磨损情况即可，长期在多粉尘、有物料冲刷的工况下也能保持稳定的导流性能。
