家用小型料理搅拌机结构设计

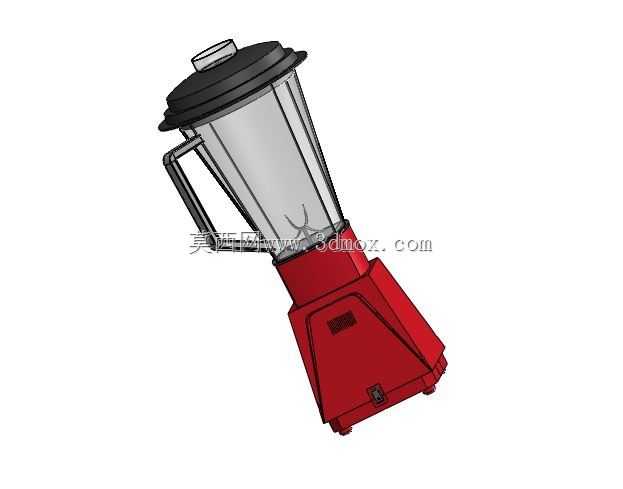

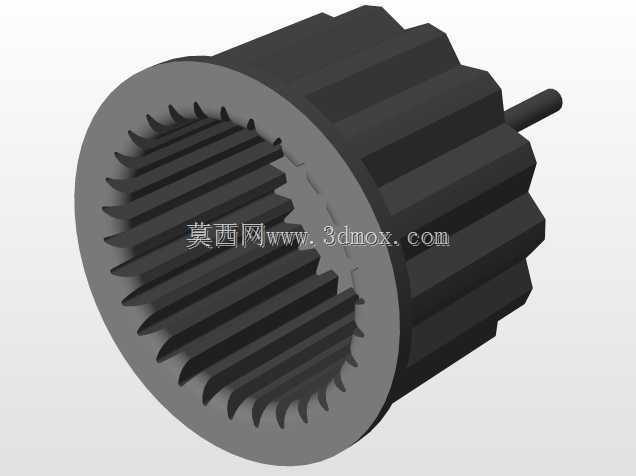

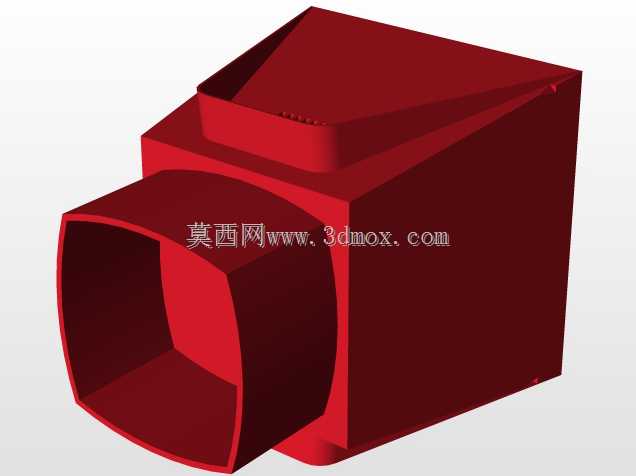

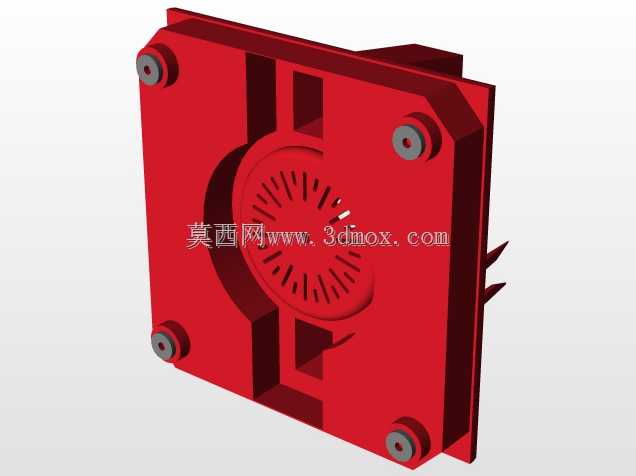

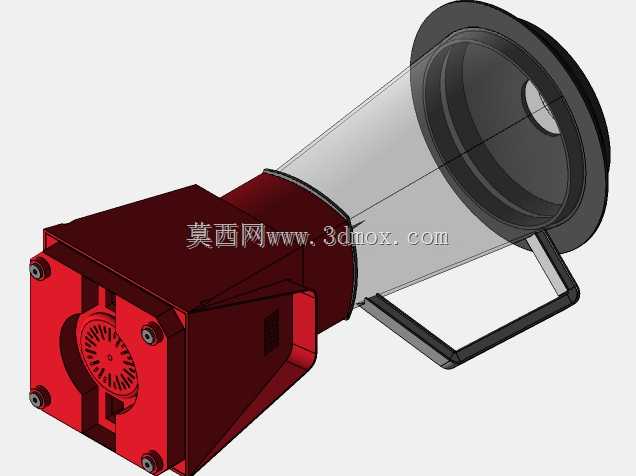

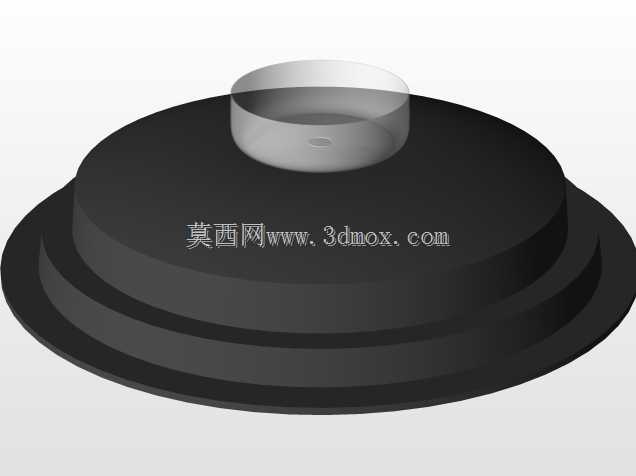

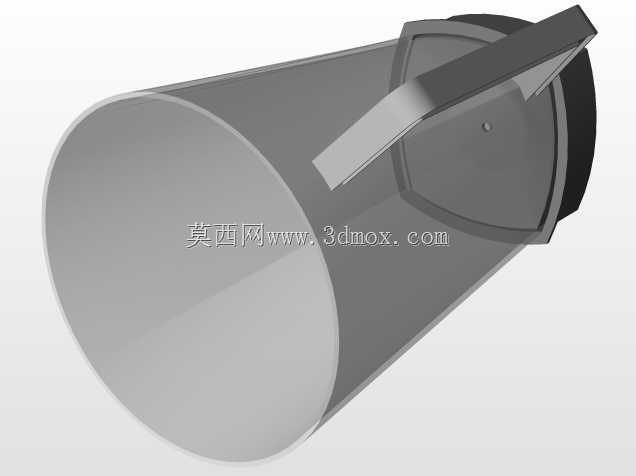

这款小型料理搅拌设备的三维结构，主要面向家用食材处理场景设计，可覆盖果蔬打汁、干性食材研磨、流质辅食搅拌等日常厨房加工需求，区别于商用大容量搅拌设备，其结构更偏向轻量化、小体量的家用桌面使用场景，无需复杂的安装固定流程，放置于常规厨房台面即可完成操作。从功能结构来看，整机分为搅拌杯组件与主机动力底座两个核心模块，搅拌杯采用带导流筋的透明杯体设计，杯壁的竖向导流筋可在搅拌过程中打乱食材的旋转流场，避免食材随刀组同步空转，提升不同密度食材的混合粉碎效率；杯体侧置的握持把手做了贴合手掌弧度的内凹处理，把手与杯身的连接位置做了加厚过渡结构，可承受满杯流质食材的承重需求，避免长期使用出现连接位开裂的问题；杯盖采用嵌入式密封结构，边缘设置一圈柔性密封胶圈，高速搅拌时可防止杯内食材飞溅溢出，杯盖顶部预留的小口径投料口，可在设备运行过程中少量添加液态或小颗粒食材，无需停机开盖。主机底座作为动力承载模块，外壳采用下宽上窄的梯台造型，底部接触台面的位置设置四个柔性防滑脚垫，可抵消刀组高速旋转带来的整机振动，降低运行过程中的位移风险；底座内部预留的电机安装腔，可匹配常规家用小功率串激电机的安装尺寸，电机输出轴与杯体底部刀组的连接位置做了对位卡扣结构，杯体放置时可自动完成动力对接，无需额外的锁止操作；底座侧面预留的开关安装位，可适配多档位调速开关的装配需求，对应不同食材处理的转速要求。从设计思路来看，整机的装配逻辑采用模块化拆分，搅拌杯与主机底座可完全分离，便于日常使用后的清洁维护，杯体底部的刀组组件做了可拆卸式的密封结构，可单独拆分清洗刀头缝隙的食材残留；所有外壳的转角位置均做了圆角过渡处理，无尖锐棱角，符合家用小家电的安全设计要求。外形尺寸方面，整机放置后的总高度适配常规家用厨房吊柜下方的台面空间，底座的最大外接轮廓尺寸可适配多数家庭的台面置物区域，搅拌杯的额定容量满足3-4人家庭的单次食材处理需求，无需分多次加工；杯体与底座的对位安装做了防呆设计，仅当对位卡扣完全卡合时设备才可通电启动，避免杯体未放置到位时刀组空转带来的安全隐患。
