铝钢材质外转子无刷电机结构设计

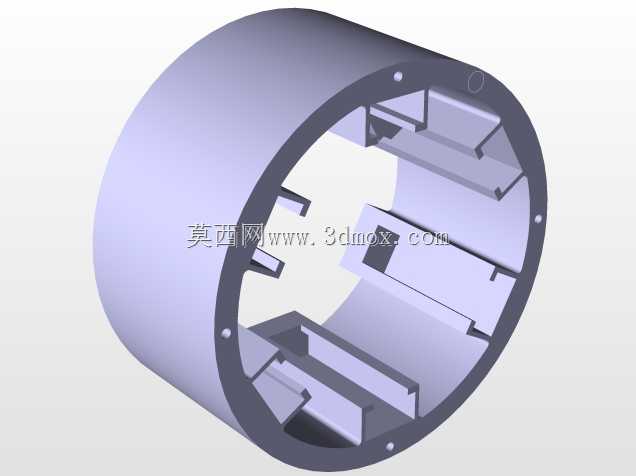

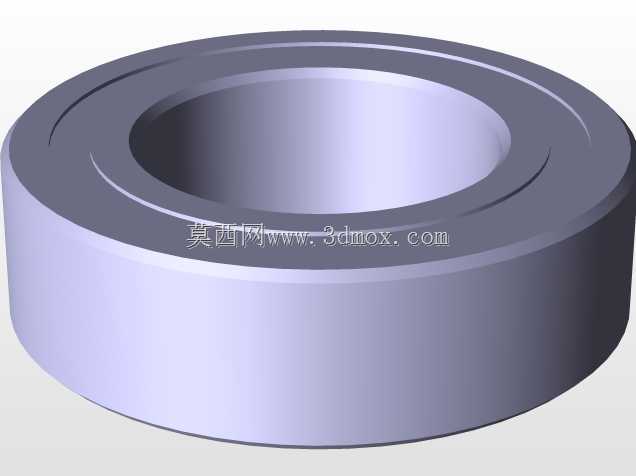

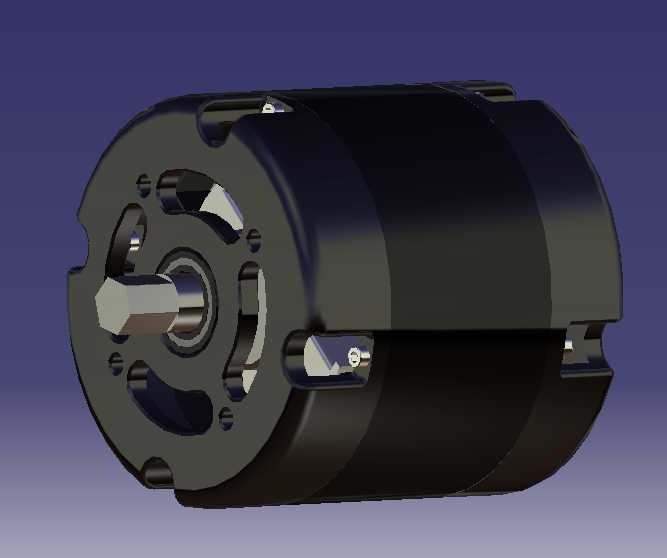

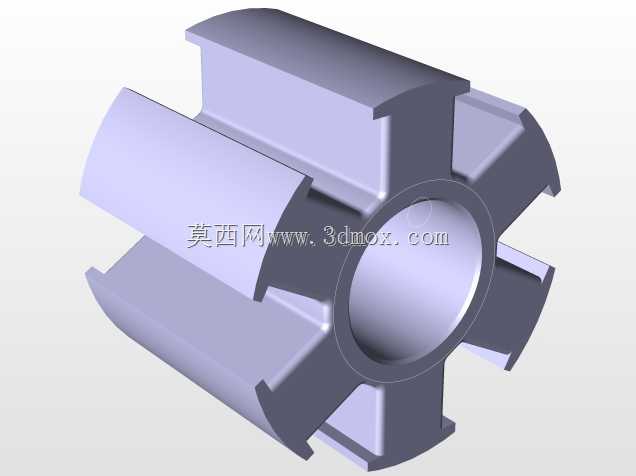

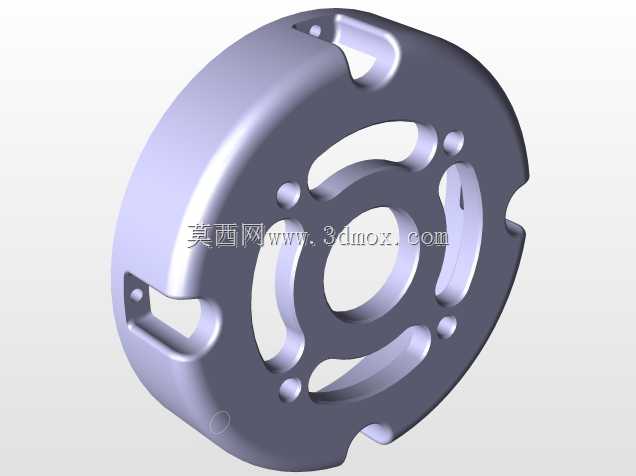

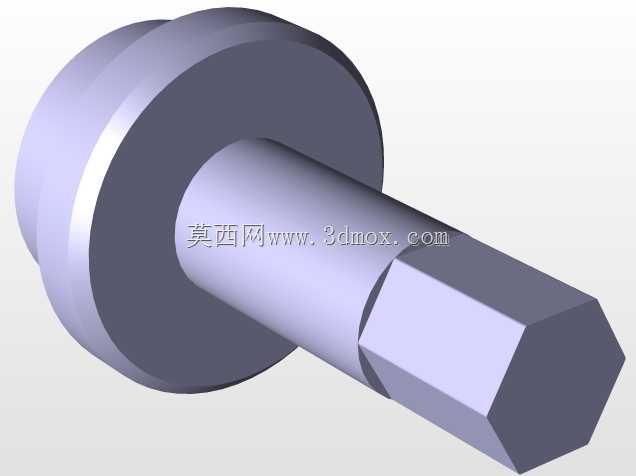

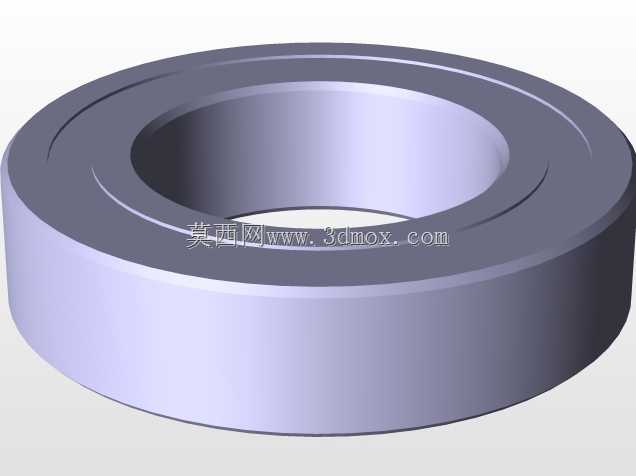

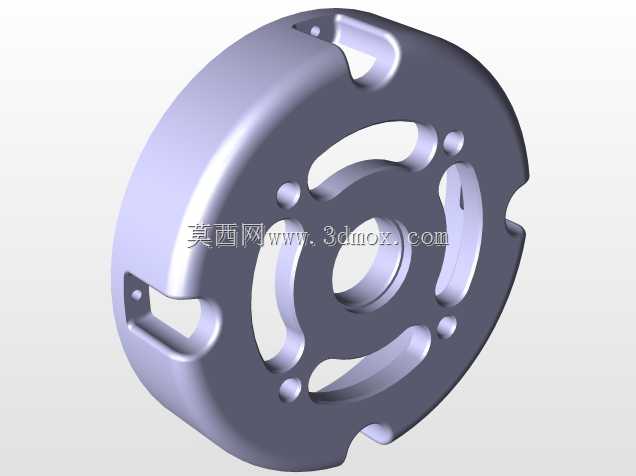

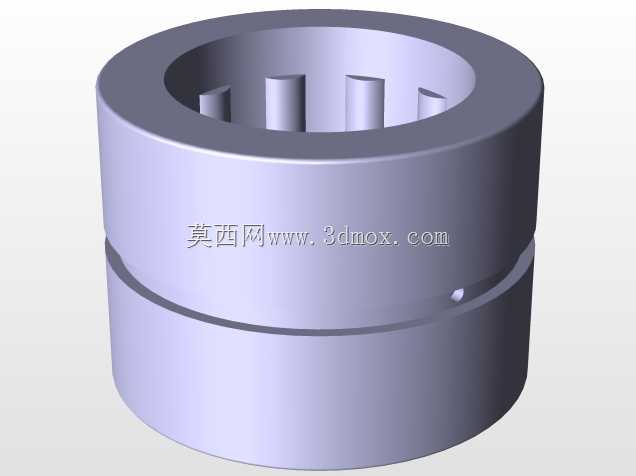

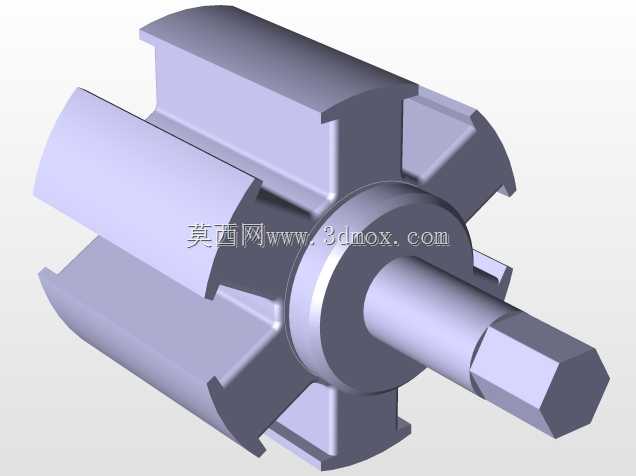

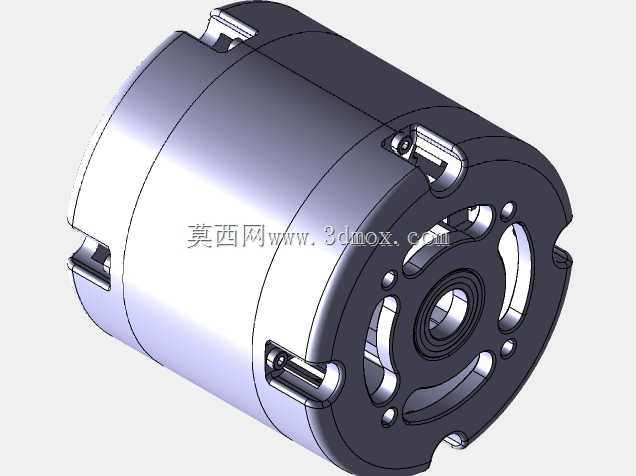

这款外转子结构的无刷动力单元，在小型自动化执行机构、便携动力设备、航模及小型代步载具的动力匹配场景中应用十分广泛，区别于传统内转子电机，其转子外壳直接作为输出扭矩的连接载体，省去了额外的传动连接结构，能在紧凑的安装空间内输出更高的扭矩密度，适配对安装体积、重量有严格限制的动力配套需求。从结构设计逻辑来看，该电机采用铝钢组合的材料原型，定子铁芯部分选用导磁性能优异的钢材，保障磁路导通效率，降低空载磁损，外壳及端盖部分采用铝合金材质，在保证结构强度的前提下大幅降低整机重量，同时铝合金的高导热特性能快速将绕组工作产生的热量传导至外壳表面，提升持续工作的热稳定性。输出轴采用六角轴头设计，相比传统圆轴键连接的形式，六角配合面能传递更大的扭矩，避免高负载下出现轴与连接件打滑的问题，轴与端盖之间设置有含油轴承支撑位，可承受径向与轴向的复合载荷，适配带轮、桨叶、驱动轮等多种外接负载的安装需求。安装边界上，电机外壳周向设置有对称的安装卡槽与固定孔位，无需额外定制安装支架，可直接通过卡槽嵌入设备预设的安装腔体内，配合端面上的螺丝孔完成轴向固定，安装公差适配常规IT7级的机加工安装位，能兼容多数小型设备的动力舱设计尺寸。绕组排布采用集中式绕线方案，相比分布式绕线更节省定子槽内空间，槽满率控制在合理区间，既保证了铜线的填充量以降低铜损，也给绝缘浸漆工艺预留了足够的渗透空间，提升绕组的绝缘可靠性与结构强度。端盖与外壳的配合采用止口定位结构，装配时可自动保证定子与转子的同轴度，降低装配过程中出现的气隙不均问题，减少运转时的磁拉力不平衡带来的振动与噪音。在实际选型匹配时，可直接根据该模型的安装尺寸、轴头规格核对设备安装空间，其结构细节完整还原了量产无刷电机的装配关系，可直接作为设备动力布局设计的参考元件，也可用于拆解学习外转子无刷电机的内部结构组成，理解磁路、散热、安装固定、扭矩传递等多个维度的设计考量，避免在自主设计电机结构时出现装配干涉、散热不足、安装定位不可靠等常见工程问题。
