立式阿特拉斯900升压缩空气储气罐

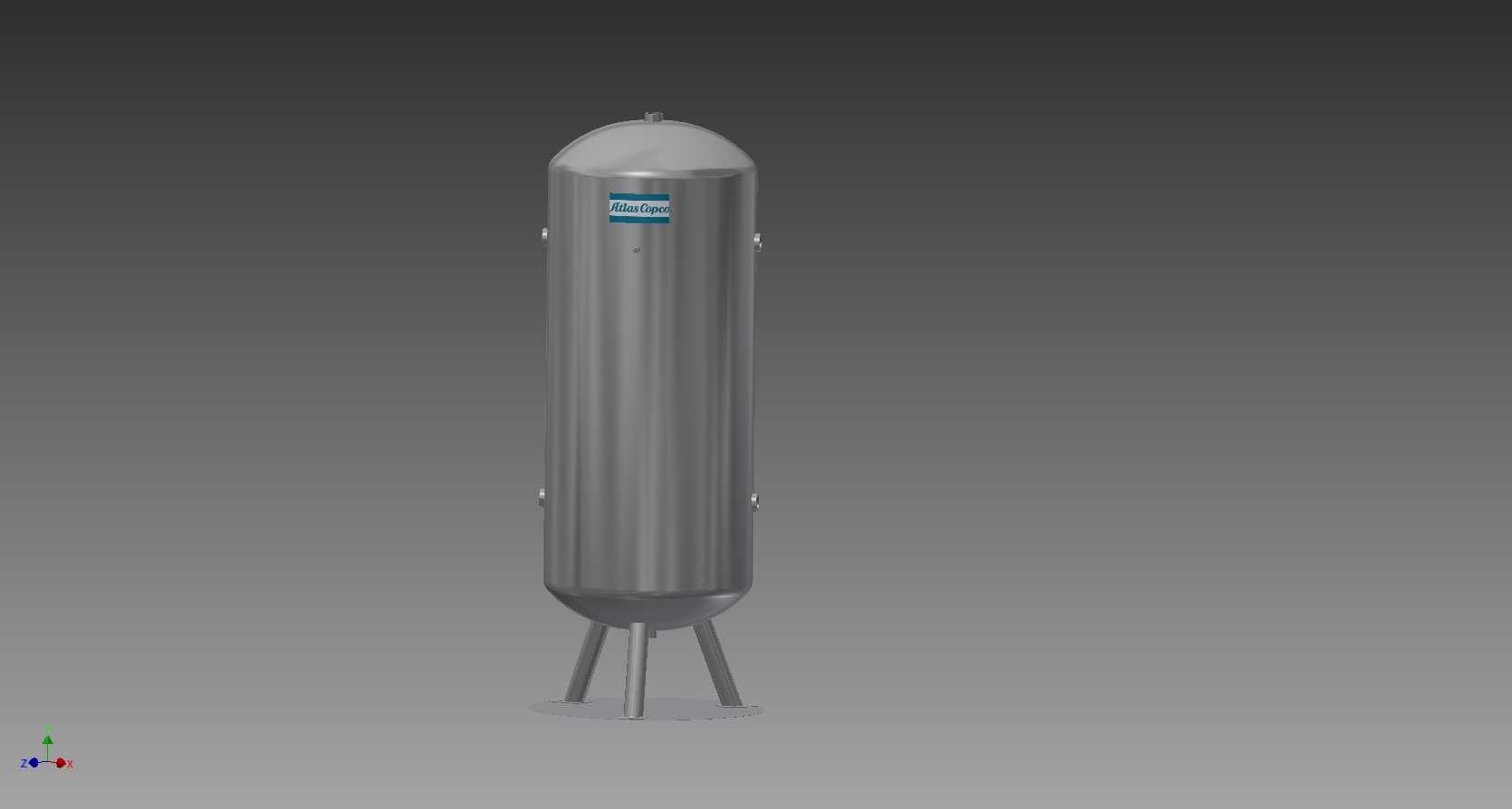

在工业空压站的管路布局中，这类立式压缩空气接收器是缓冲系统压力波动的核心配套部件，主要匹配阿特拉斯品牌900L容积规格的空压机输出端，承担稳压、储气、初步分离冷凝水的作用，常见于机加工车间、自动化生产线、喷涂作业区的集中供气场景，能避免空压机频繁加载卸载，延长主机运行寿命。从结构设计来看，罐体采用立式圆柱形承压结构，上下为标准椭圆封头，相比卧式同容积储罐，占地面积更小，适合厂房空间局促的中小型空压站布局，底部采用三腿支撑结构，支腿与下封头采用焊接连接，安装时需要在地面预埋地脚螺栓固定，抵消罐体充压后的轻微振动，同时支腿高度预留了排污阀的安装操作空间，方便日常定期排放罐底积存的冷凝水与油污。罐体侧面预留了多组标准接口，分别对应进气、出气、压力表安装、安全阀安装、排污口的功能位，接口位置经过布局优化，避免管路安装时出现干涉，进气口设置在罐体中上部，出气口设置在上封头区域，能减少进气气流对罐内已存稳压气体的扰动，让输出气压更平稳。设计阶段首先按照承压容器的强度要求计算筒体壁厚，结合常用压缩空气系统0.8-1.25MPa的工作压力范围，选用适配的板材厚度，同时做了1.5倍工作压力的水压试验校核，确保罐体运行的结构安全。外形上罐体整体为光滑圆柱面，表面做了防锈喷涂处理，品牌标识设置在筒体中部醒目位置，方便运维人员快速识别设备参数。安装边界方面，需要在罐体周边预留至少600mm的操作维护空间，顶部安全阀的泄放方向需要避开人员通行区域，罐体垂直度安装偏差需要控制在千分之一以内，避免长期承压出现局部应力集中。这类储气罐接入空压系统后，能有效缓冲活塞式或者螺杆式空压机输出的脉冲气流，让下游用气设备获得稳定的气压供给，同时可以储存一定量的压缩空气，在短时间用气高峰时补充气量，避免空压机瞬间高负载启动，对于多工位同时用气的车间场景，能大幅降低气压波动带来的设备动作偏差，比如气动夹具的夹紧力不稳定、气动工具转速波动等问题。在三维建模过程中，严格按照实际产品的结构比例还原了封头曲率、支腿角度、接口位置，方便设计人员在做空压站三维布局时直接调用，提前校验管路走向与安装空间，避免现场安装时出现管线碰撞、空间不足的问题。
