动力滚筒输送机链传动结构设计

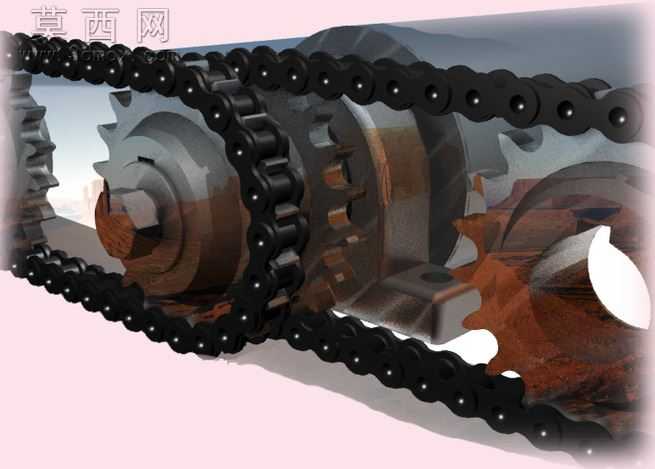

本模型为动力滚筒输送机的核心链传动结构，采用三维建模软件完成全参数化设计，完整还原了链传动系统的装配关系与运行逻辑。建模过程中首先对传动链轮进行参数化绘制，严格按照机械设计标准确定链轮的齿形参数、节距、齿数与轮毂尺寸，确保链轮齿廓与链条滚子能够实现精准啮合，避免传动过程中出现跳齿、卡滞等问题。随后完成输送滚筒的结构建模，滚筒采用空心轴结构设计，在保证结构强度的前提下有效降低整体自重，滚筒两端配置的轴承安装位严格匹配标准轴承尺寸，保障滚筒转动的顺滑性。链条部分按照标准滚子链的结构进行逐节建模，还原了内链板、外链板、销轴、套筒、滚子的完整装配结构，每一处铰接位置都保留了合理的装配间隙，模拟真实链条的柔性传动特性。渲染阶段针对不同零部件赋予了贴合实际工业场景的材质：链轮与滚筒主体采用调质钢材材质，表面做氧化发黑处理，呈现出哑光金属质感；链条部件赋予高碳钢材质，表面带有轻微的使用磨损质感，还原工业设备的真实质感；机架部分采用焊接钢结构材质，表面喷涂防锈漆，区分不同功能部件的视觉特征。结构设计上采用双链轮同步驱动布局，通过链条将动力传递至每一根输送滚筒，保证多根滚筒转动的同步性，避免输送过程中出现物料偏移、打滑的问题。设计过程中重点校核了链传动的中心距、张紧余量，预留了链条张紧调节的安装空间，同时对传动系统的载荷分布进行了模拟验证，确保结构能够满足常规散料、箱体物料的输送载荷要求，整体结构紧凑，传动效率高，可直接作为动力滚筒输送机的设计参考，也可用于机械原理教学演示使用。
