石灰输送用螺旋输送机三维设计模型

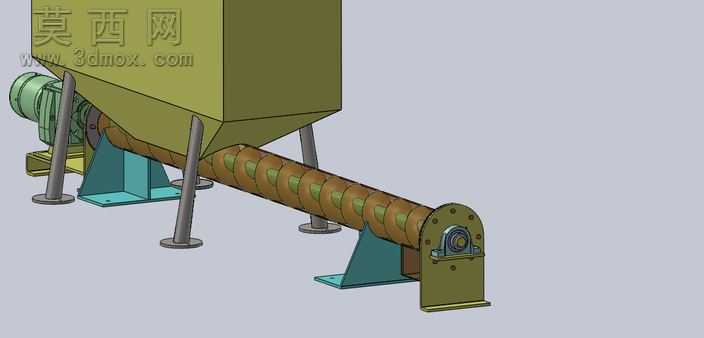

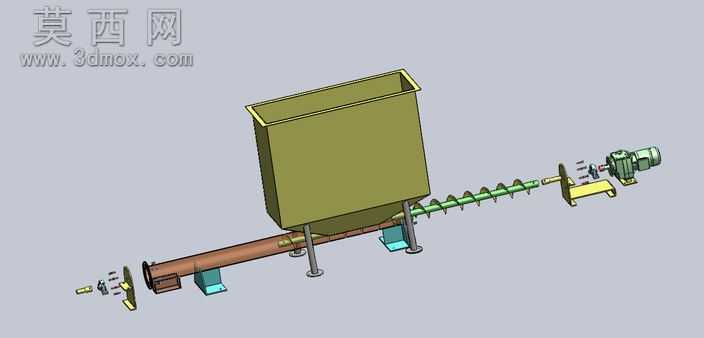

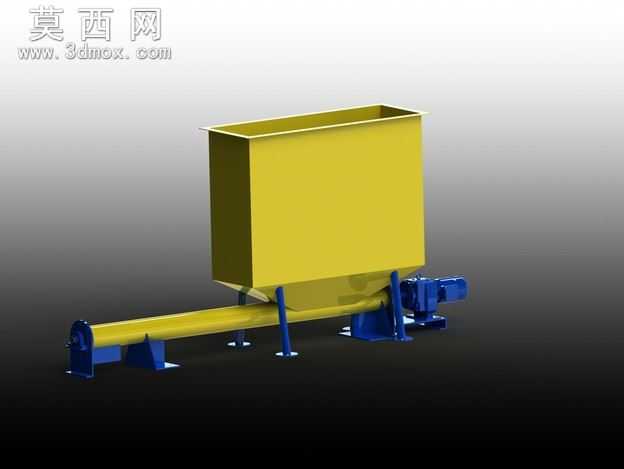

本螺旋输送机模型为针对石灰物料输送场景开发的专用输送设备三维设计成果，整体采用自顶向下的参数化建模思路完成，在主流三维建模环境中完成全部零部件的建模、装配与干涉校验，完整还原了设备的真实结构与运行逻辑。模型整体由进料料斗、输送管体、螺旋叶片轴、端部轴承支撑组件、驱动连接单元、驱动电机、机架支撑脚座几大模块构成，各零部件间的装配约束完全匹配实际设备的装配关系，可实现螺旋轴的转动模拟，直观呈现物料从进料斗落入输送腔后，随螺旋叶片旋转沿管体轴向推送至出料端的完整输送过程。建模过程中对各功能部件做了精细化的结构还原：进料斗采用上宽下窄的方锥过渡结构，可保证石灰物料顺畅落入输送腔，避免架桥堵料问题；输送管体采用圆筒型密封结构，可减少石灰输送过程中的粉尘外溢，适配粉状物料的环保输送要求；螺旋叶片采用等螺距连续螺旋结构，与管体内壁保留合理的装配间隙，既保证物料推送效率，又避免叶片与管壁剐蹭；两端的轴承支撑组件设置了密封结构，可防止粉状石灰进入轴承造成磨损，延长部件使用寿命；驱动端采用联轴器直连的传动结构，搭配减速电机提供稳定的输出扭矩，匹配设备4.2吨/小时的输送能力、2.5米输送长度的设计参数。模型在渲染阶段对不同部件赋予了贴合实际工业场景的材质属性：料斗与输送管体采用碳钢材质的哑光金属质感，支撑脚座做了蓝色涂装的漆面效果，螺旋叶片做了耐磨金属的质感处理，驱动电机还原了工业电机的灰铸铁外观与接线盒、散热筋等细节结构，整体视觉效果贴近真实工业设备。设计过程中充分考虑了粉状物料输送的特性，对进料口的落料角度、螺旋叶片的螺距参数、管体的密封结构、支撑脚的安装固定方式都做了针对性的结构优化，可作为石灰输送工况下螺旋输送机选型、结构改进、教学演示的三维参考模型，也可用于相关输送设备的方案展示与结构验证。
