斯特林热声动力装置结构设计

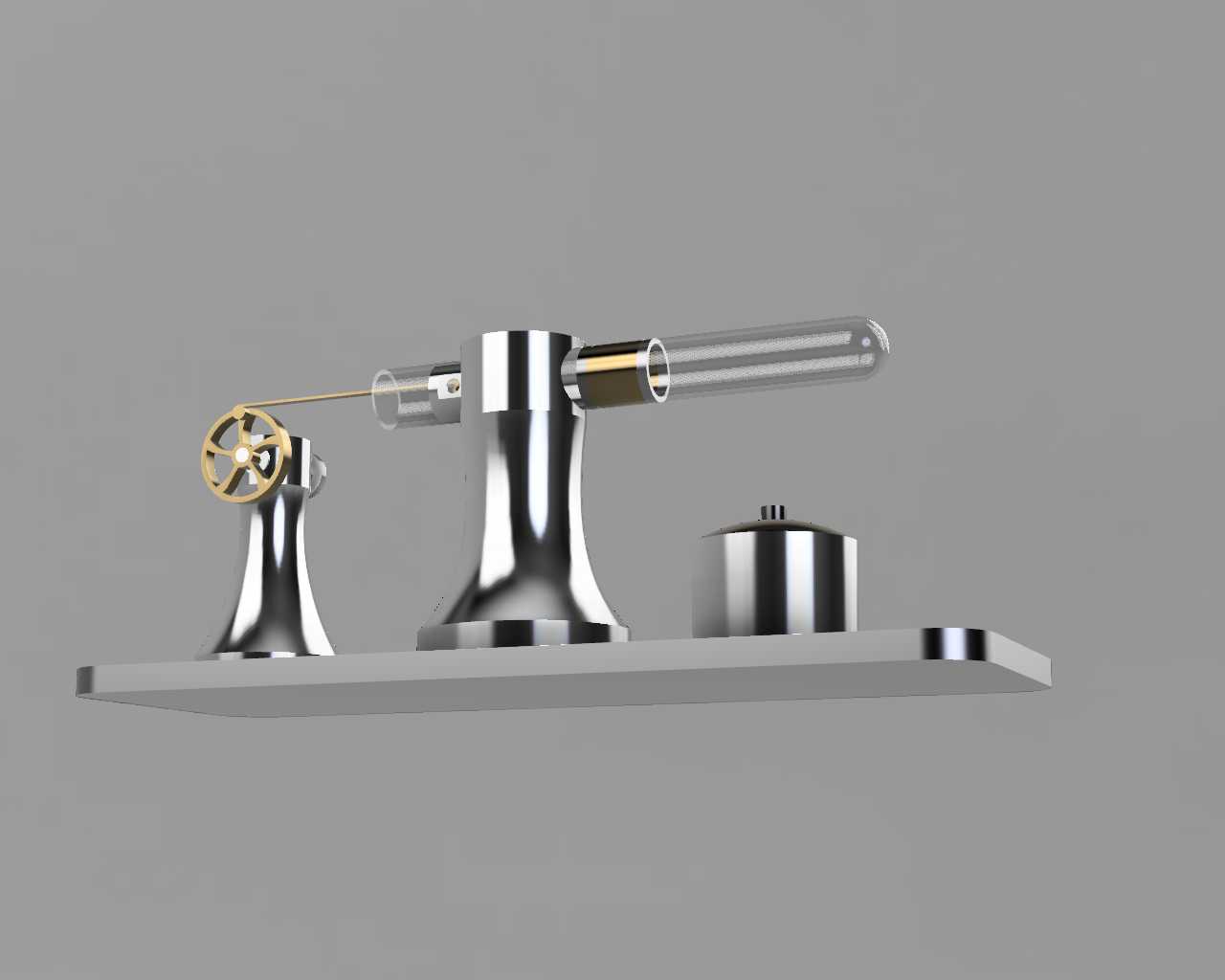

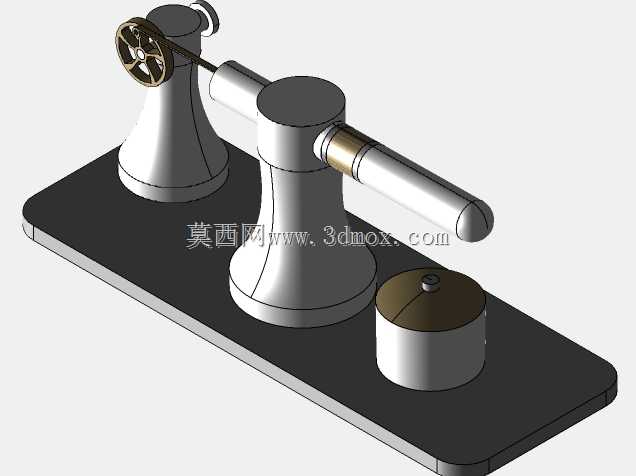

这款热声动力装置依托热声效应实现热能到机械能的转换，常被用于高校工程热物理教学演示、小型余热回收场景的原理验证，也可作为低功率无阀动力源适配小型科普展品、户外便携微型发电单元，无需复杂配气机构即可完成动力输出，在低维护需求的特殊动力场景有独特应用优势。从结构设计逻辑来看，整机采用卧式布局，核心的冷热端换热腔沿水平轴线排布，动力输出曲柄飞轮组件布置在装置左侧，加热工位设置在中部换热腔下方，配重支撑座兼顾整机重心平衡与安装定位，底座采用平直板式结构，预留的安装孔位可直接固定在实验台架或配套设备基座上，整体安装边界规整，无需额外定制复杂安装支架。设计过程中优先考虑了运动部件的同轴度要求，动力连杆与置换器活塞杆的轴线平行度公差控制在0.02mm以内，避免运行过程中出现卡滞；冷热端腔体的壁厚经过热传导仿真校核，既保证冷端散热效率，又减少热端不必要的热量损耗，支撑柱采用流线型变截面设计，在降低结构重量的同时保证足够的支撑刚度，避免设备运行时产生共振。整机外形尺寸适配常规实验台摆放需求，横向总长度控制在300mm级，高度不超过150mm，底座宽度预留足够的操作空间，加热工位与周边运动部件留有足够安全间隙，避免操作时误触高温区域。功能层面，装置通过加热端的温度差驱动工质在腔体内产生周期性压力振荡，带动置换器往复运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动输出，整套结构无传统内燃机的气门、火花塞等易损部件，运行噪音低，可长时间连续工作，适配对可靠性要求较高的无人值守原理验证场景。建模过程中对所有运动副做了间隙配合仿真，验证了全行程内无运动干涉，各连接部位的密封结构采用标准件选型，方便后期维护更换，换热腔体的内壁粗糙度做了针对性设定，减少工质流动阻力，提升能量转换效率。
