星型排布五缸径向动力装置结构

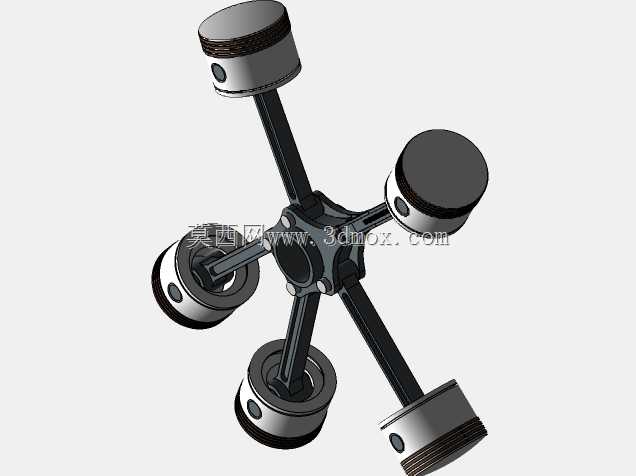

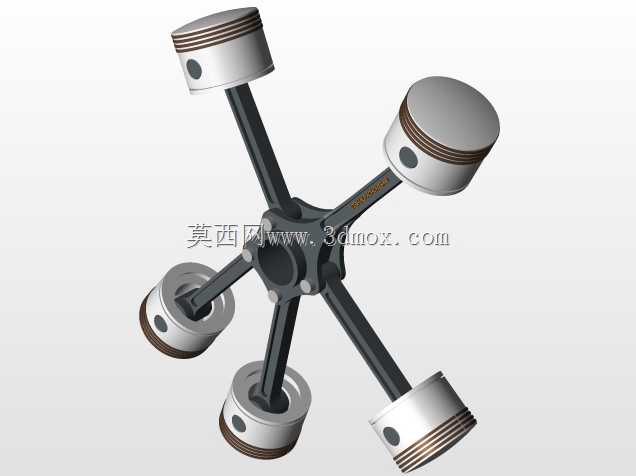

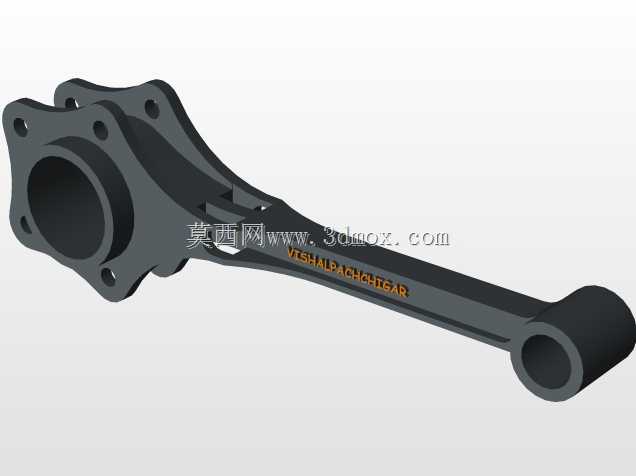

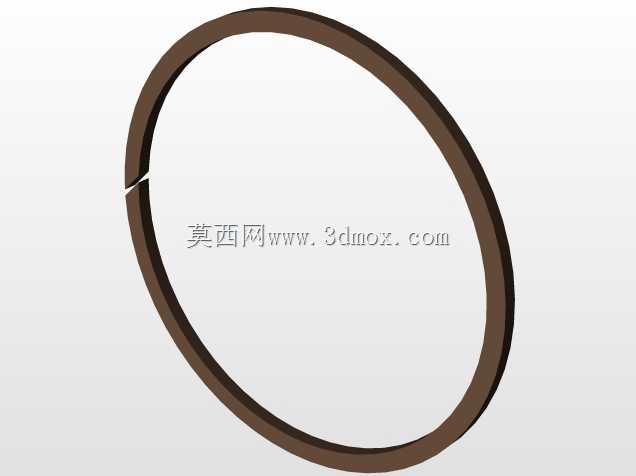

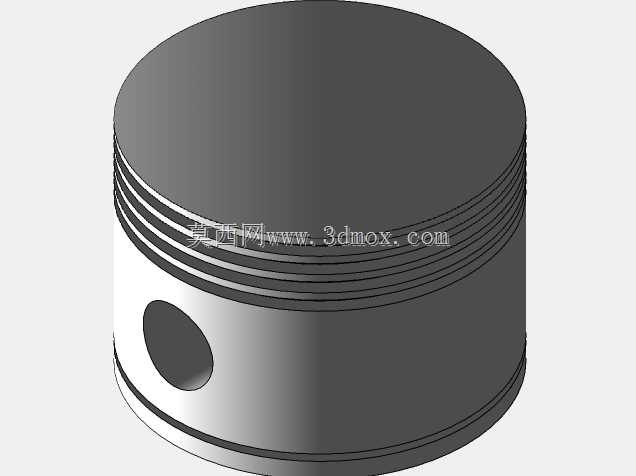

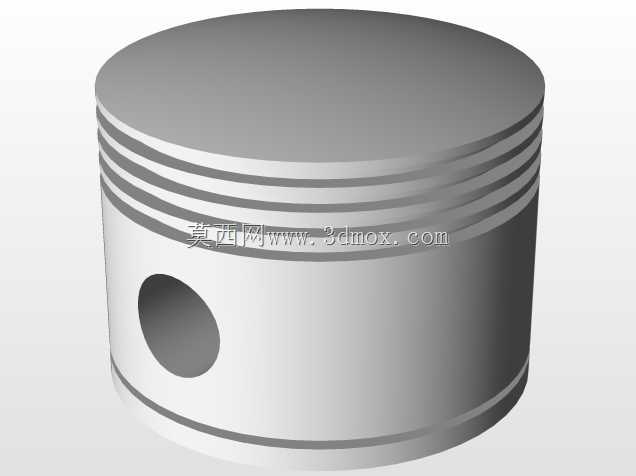

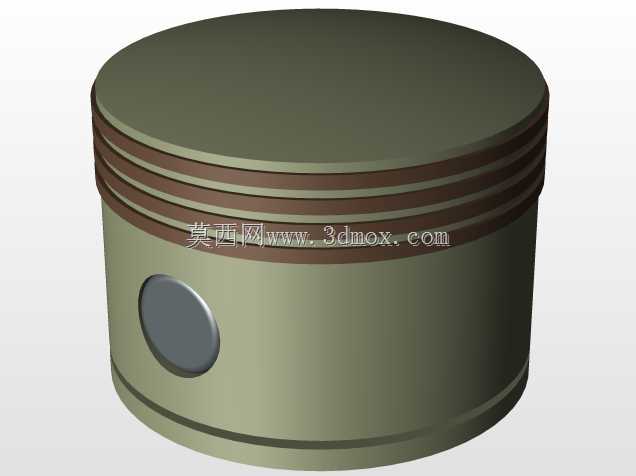

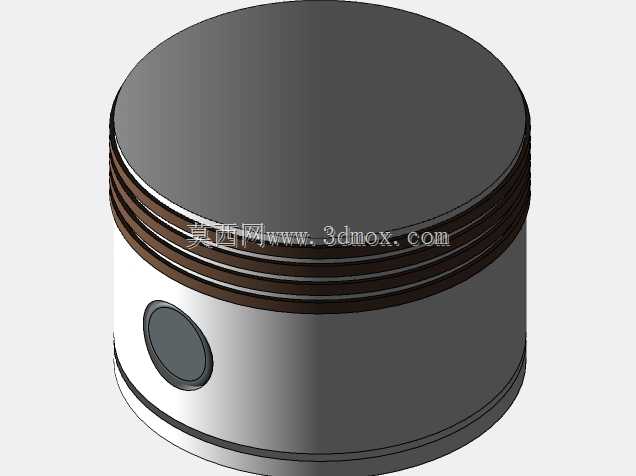

这类星型布局的多缸动力结构，最早在航空活塞动力领域得到大规模应用，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期螺旋桨飞行器上承担核心动力输出功能，后续也在小型固定翼通航飞机、轻型直升机辅助动力、特种地面应急动力机组上有适配场景。不同于直列、V型动力单元的排布逻辑，该结构将五个活塞组件沿中心曲柄回转中心呈放射状均匀布置，所有连杆共同铰接在单个曲柄销上，大幅缩短了整机的轴向长度，曲轴无需设置多段曲柄销，整体刚性更优，在相同排量指标下，径向尺寸虽有所增加，但迎风散热面积更大，不需要布置复杂的水冷管路，结构冗余度更高，单缸出现故障时其余气缸仍可维持基础动力输出，适配对可靠性要求较高的无冗余动力场景。从结构设计逻辑来看，该动力单元的核心设计难点在于多连杆与单曲柄销的铰接匹配，以及活塞往复运动与曲轴回转运动的动平衡校准。五个活塞沿圆周72度等角分布，往复惯性力可通过合理的配重设计实现大部分抵消，相比同缸数直列结构，曲轴的受力更均匀，主轴颈的载荷波动更小。每个活塞组件都包含活塞本体、气环油环、活塞销、连杆段，活塞采用常规的筒形结构，环槽位置预留了密封件安装空间，裙部做了适配缸套摩擦的型线设计，避免热态下出现卡滞。连杆采用分体式铰接设计，主连杆直接固定在曲柄销上，其余四个副连杆通过铰接销与主连杆的凸缘连接，这种设计能保证各缸的压缩比一致，避免不同连杆运动轨迹偏差导致的活塞撞缸、气门干涉问题。安装边界方面，这类径向动力单元的安装基准通常设置在中心曲轴箱的前端面与后端面，前端面预留螺旋桨或负载连接的法兰接口，后端面布置附件机匣、点火模块、燃油供给组件的安装位，整体安装时需要保证曲轴回转中心与负载输入中心的同轴度控制在0.1mm以内，避免高速运转时出现额外的径向载荷。整机的径向最大尺寸由活塞处于下止点时的外轮廓决定，轴向尺寸仅覆盖曲轴箱、活塞行程段与前后端盖的厚度，相比同排量直列发动机，轴向长度可缩短40%以上，非常适合对轴向安装空间有严格限制的动力场景。日常结构校核时，需要重点关注曲柄销处的铰接副润滑，因为多个连杆的载荷都集中在该位置，需要设计可靠的压力润滑油道，保证高速运转时铰接面能形成稳定油膜，同时活塞与缸套的配合间隙需要根据热膨胀量预留合理范围，因为风冷结构的缸体温度波动比水冷结构更大，间隙过小容易热胀卡滞，间隙过大会导致压缩压力不足、动力输出下降。
