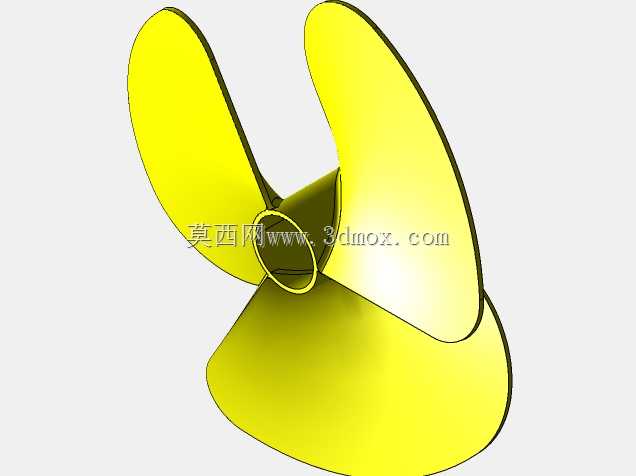

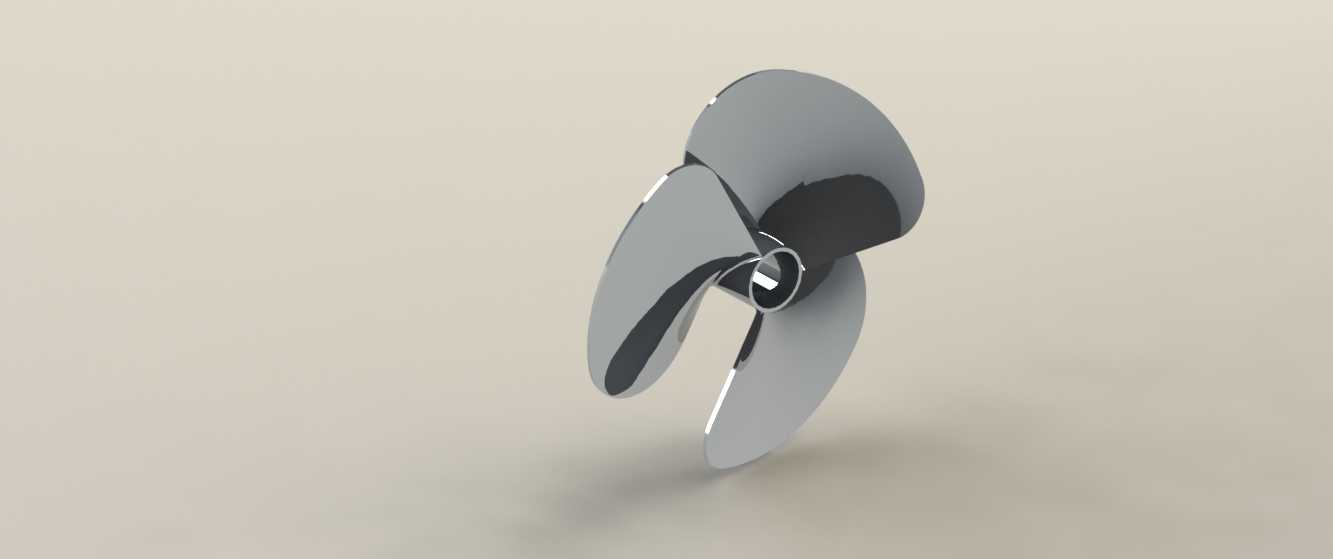

三叶曲面螺旋桨推进部件结构设计

这款三叶曲面螺旋桨的设计核心围绕流体推进效率优化展开，在小型船舶舷外机、无人艇动力系统、水下潜航器推进单元中均有广泛适配场景，日常选型时需要结合主机输出转速、航行介质密度、额定推力需求匹配对应参数。从结构设计逻辑来看，三个叶片沿轮毂周向呈120度均匀分布，这种布局能在运转过程中抵消径向不平衡力，降低轴系的振动传导，避免长时运转出现轴封偏磨、轴承疲劳损坏的问题。叶片采用变螺距曲面构型，从叶根到叶梢的螺距角呈渐变过渡，叶根区域厚度更大，用来承接轮毂传递的扭矩，降低应力集中系数，叶梢区域做了薄化修型，减少运转过程中的梢涡损耗，提升流体做功的转化效率。轮毂中心设置了标准锥孔与键槽安装位，安装时需要匹配对应锥度的输出轴，通过键连接传递扭矩，端面预留的锁紧螺孔可以配合止退垫圈实现轴向固定，避免高转速下出现桨叶轴向窜动。设计过程中需要兼顾推力性能与抗空化能力，叶片的导边做了圆弧修型，随边做了倾角处理，能在不同航速下优化入流角度，减少局部低压区的产生，降低空蚀对叶片表面的剥蚀损伤，延长部件的实际使用寿命。从安装边界来看，轮毂的轴向长度需要匹配轴系的安装间距，叶片的回转直径需要适配船体尾部的安装空间，保证叶片旋转过程中与船体外壳、舵叶之间留有足够的安全间隙，避免运转过程中出现碰撞干涉。这类螺旋桨在实际使用中，曲面的加工精度会直接影响推进效率，建模阶段需要保证叶片曲面的G2连续，避免曲面出现折棱、凹凸缺陷，否则会在运转过程中产生额外的紊流，增加航行阻力，同时带来不必要的振动噪音。针对不同的使用场景，还可以通过调整叶片的盘面比、螺距比来适配重载运输或者高速航行的不同需求，重载工况下适当增加盘面比提升推力储备，高速工况下适当降低盘面比减少旋转阻力。
