充气式模块化防护围挡结构设计

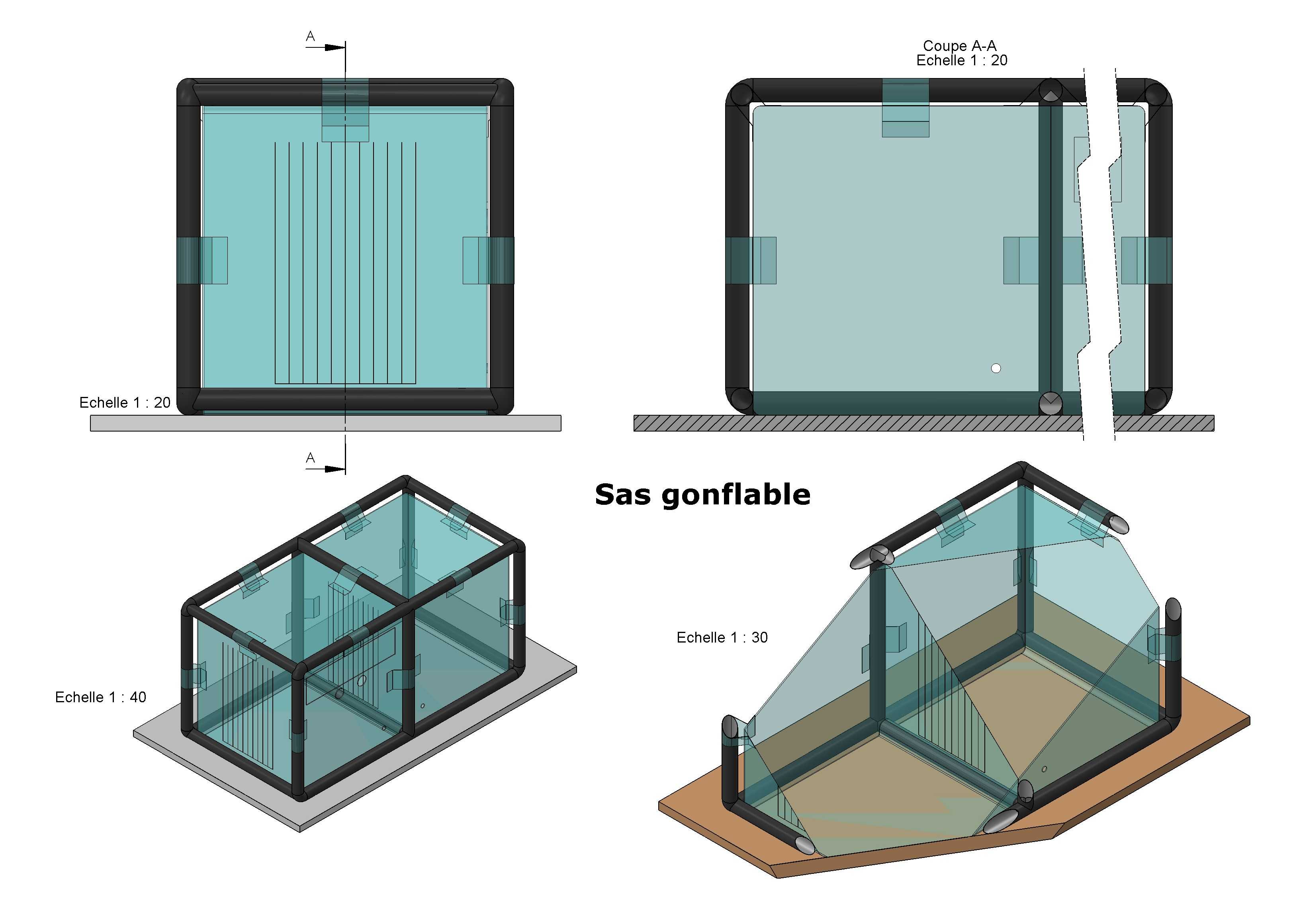

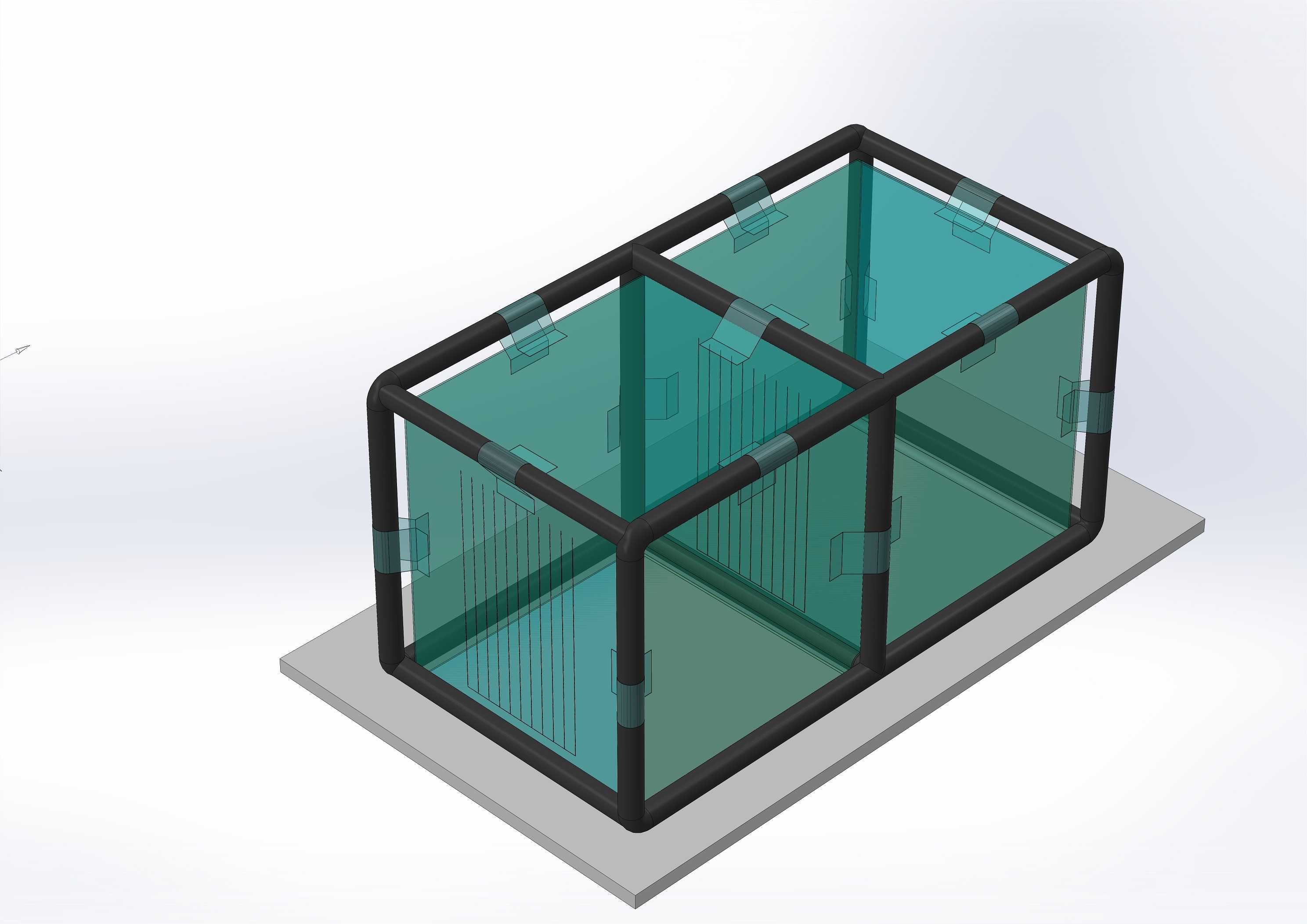

这款充气式围挡结构主要面向临时作业隔离、小型设备防护、户外临时分区场景设计，区别于传统硬质围挡的笨重与安装繁琐，该结构依托充气框架实现快速部署与收纳，适配需要频繁变动防护边界的作业场景，比如户外临时检修作业的区域隔离、小型实验装置的外围防护、展会临时功能分区围挡等场景都能适用。从结构设计逻辑来看，整体采用框架式充气支撑结构，外围搭配高透柔性围护面，既保证围挡的结构支撑强度，又能实现围挡内外的可视性，避免硬质围挡完全遮挡视线带来的作业盲区问题。框架边角做了圆弧过渡处理，没有尖锐突出结构，避免人员磕碰受伤，充气框架的气路采用连通式设计，单次充气即可完成整体框架的支撑成型，不需要对单个杆件逐一充气，大幅缩短部署时间。围护面与充气框架采用嵌入式压合连接，不需要额外的紧固件固定，更换围护面或者收纳时可以快速拆分，围护面做了防泼溅处理，能够阻挡作业过程中飞溅的碎屑、少量液体喷溅，同时具备一定的抗撕裂性能，应对日常作业中的剐蹭不会轻易破损。从安装边界来看，该结构提供两种底座适配方案，一种是平板式硬质底座，适合平整硬化地面使用，底座与充气框架底部通过魔术贴与定位卡扣连接，放置后依靠底座自重即可实现围挡的稳定固定，不需要额外打膨胀螺栓或者做地面固定；另一种是适配异形地面的柔性垫底座，能够贴合不平整的户外地面，减少围挡底部与地面的缝隙，避免碎屑、液体从底部缝隙流出围挡区域。结构设计上预留了模块拼接接口，多个同规格围挡可以通过侧边的连接扣快速拼接，扩展防护区域的面积，既可以单组使用围成小型防护空间，也可以多组拼接形成长条状隔离带，或者围合出更大面积的作业防护区。不同视图的工程标注对应了不同使用状态下的尺寸比例，单组围挡的框架截面尺寸经过充气压力测试验证，在标准充气压力下框架的抗侧倾能力能够满足日常作业场景的碰撞防护需求，不会因为轻微的外力触碰就出现倾倒或者框架变形。透明围护面的竖向加强筋设计，提升了大面围护材料的抗形变能力，即使受到风压或者轻微外力冲击，也不会出现大面积的凹陷变形，保证围挡的形态稳定。整体结构收纳时可以排出框架内的气体，折叠后体积仅为展开状态的十分之一左右，重量远低于同尺寸的硬质金属围挡，单人即可完成搬运、部署、收纳的全流程操作，不需要额外的辅助安装工具，非常适合需要频繁转场的临时作业场景使用。
