星型布局活塞式径向动力装置结构

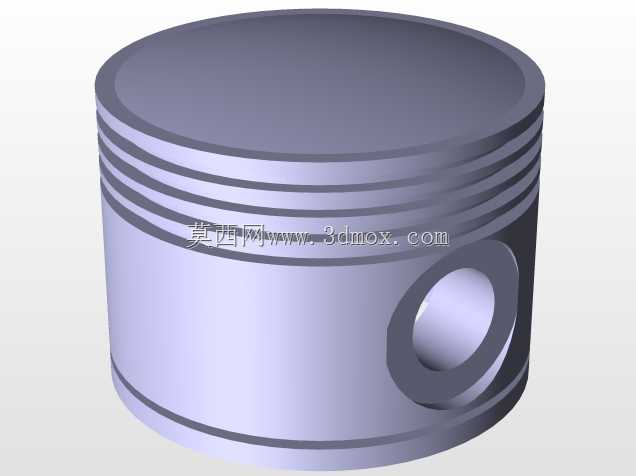

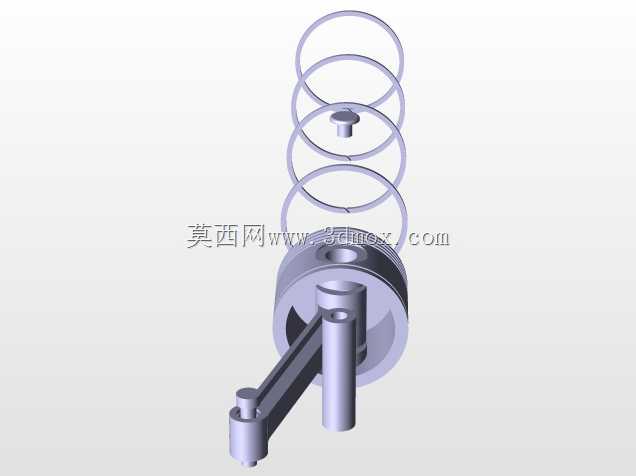

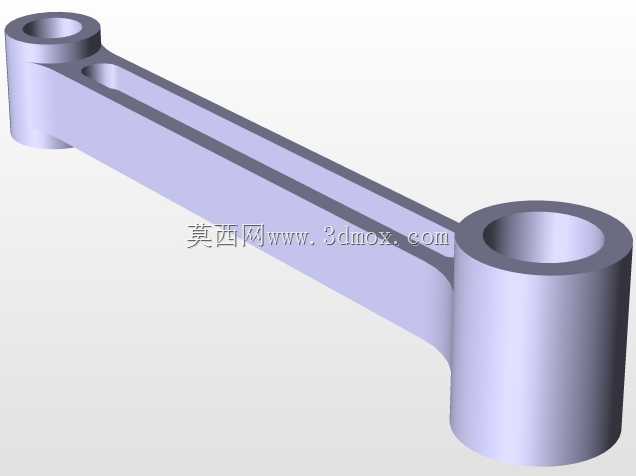

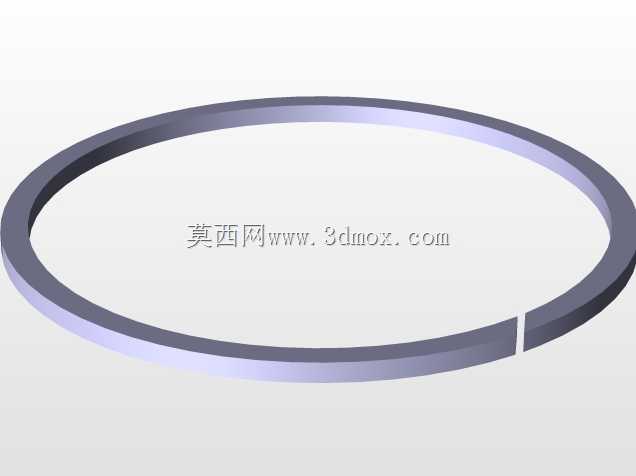

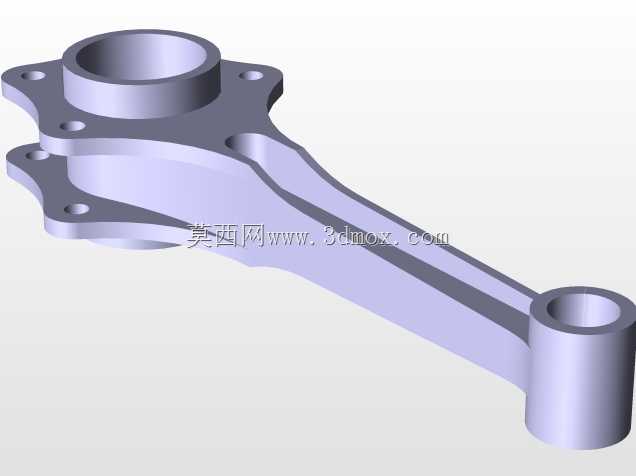

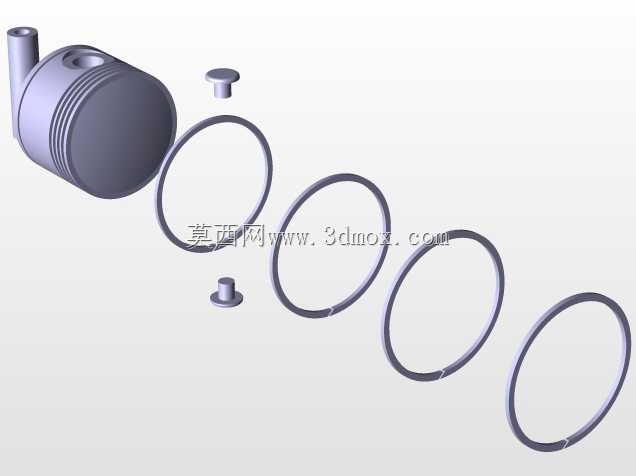

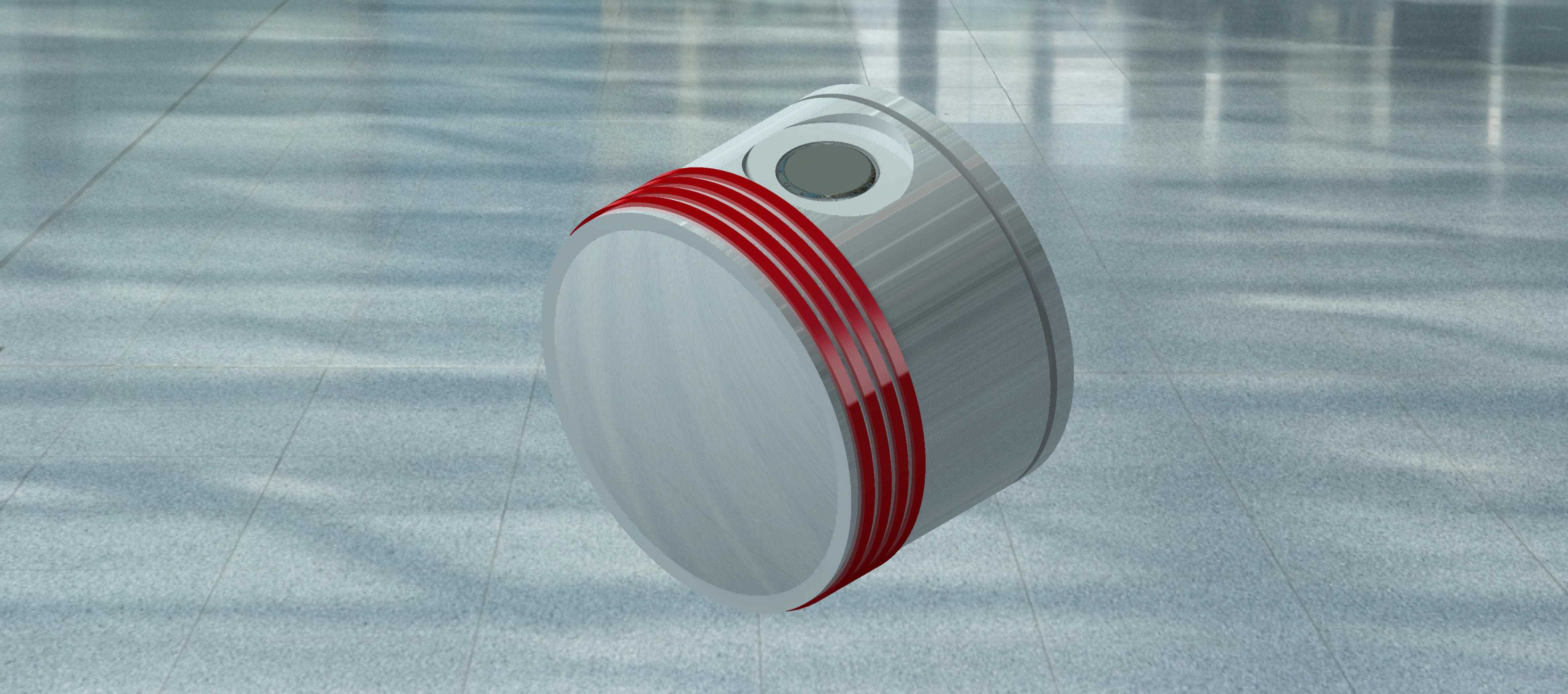

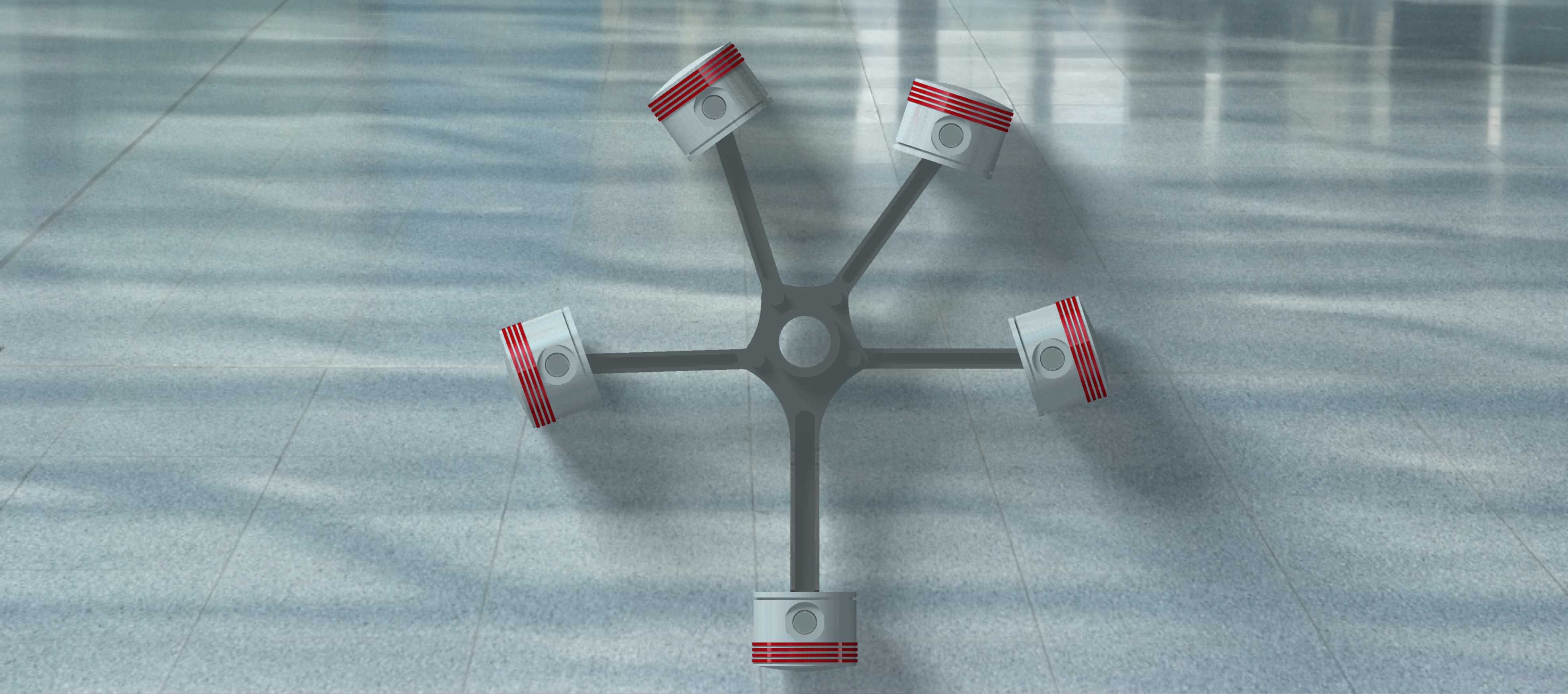

在小型通航动力、老式螺旋桨航空器、特种应急动力单元的应用场景里，径向排布的活塞动力结构始终占据着独特的生态位，这类结构凭借紧凑的周向布局，能在有限的径向安装空间内布置更多做功气缸，在同等排量下大幅缩短轴向尺寸，适配对轴向长度有严格限制的安装场景。这套径向动力结构采用五缸星型排布设计，五个活塞组件沿中心曲柄轴呈等角度放射状分布，每个活塞通过独立的连杆与中心曲柄销连接，做功行程沿周向依次错开，动力输出的平顺性远优于同缸数的直列排布结构，曲轴每旋转一周可完成多次做功循环，低速扭矩输出特性优异，能在较低转速下输出足够的拖拽力矩，适配螺旋桨直驱的动力传输需求，无需额外设置大减速比的减速机构即可匹配负载的转速要求。从结构设计逻辑来看，整套结构的核心承载件为中心星形曲柄座，所有连杆的铰接点均汇聚于中心曲柄的偏心轴颈上，活塞采用筒式承压结构，活塞环槽位置预留了标准的气环、油环安装位，可直接适配常规内燃机的活塞密封组件，活塞销孔采用浮动销设计，降低连杆往复摆动过程中的侧向磨损。安装边界层面，整套动力单元的最大外轮廓由五个活塞的上止点外沿决定，径向安装尺寸可根据气缸排量需求做等比例缩放，轴向尺寸仅需覆盖曲柄厚度、连杆摆动行程与活塞往复行程的叠加值，相比同功率的直列多缸结构，轴向安装空间可压缩40%以上，非常适合布置在机头位置直接驱动前置螺旋桨，省去长传动轴带来的振动与传动损耗。结构细节上，每个连杆的大端采用剖分式轴承结构，可在不拆解整体星形架的前提下单独更换单个连杆轴瓦，维护便利性优于集成式曲柄连杆结构；活塞裙部预留了喷溅润滑的导油槽，可依靠曲轴旋转带起的润滑油实现往复摩擦面的持续润滑，无需额外设置复杂的压力润滑油路，简化了整机的附属管路布局。这类径向结构除了传统的燃油内燃机应用场景，也可改造为小型压缩空气驱动的应急动力单元，拆除配气与燃油喷射组件后，直接向气缸内通入压缩空气即可驱动曲轴旋转输出扭矩，适配矿场、隧道等无防爆供电场景下的临时动力需求，结构本身的多缸错峰做功特性，能让压缩空气驱动时的扭矩波动控制在极小范围内，驱动小型卷扬、泵送设备时无需额外加装飞轮蓄能组件。
