意式两芯电源接插件结构设计

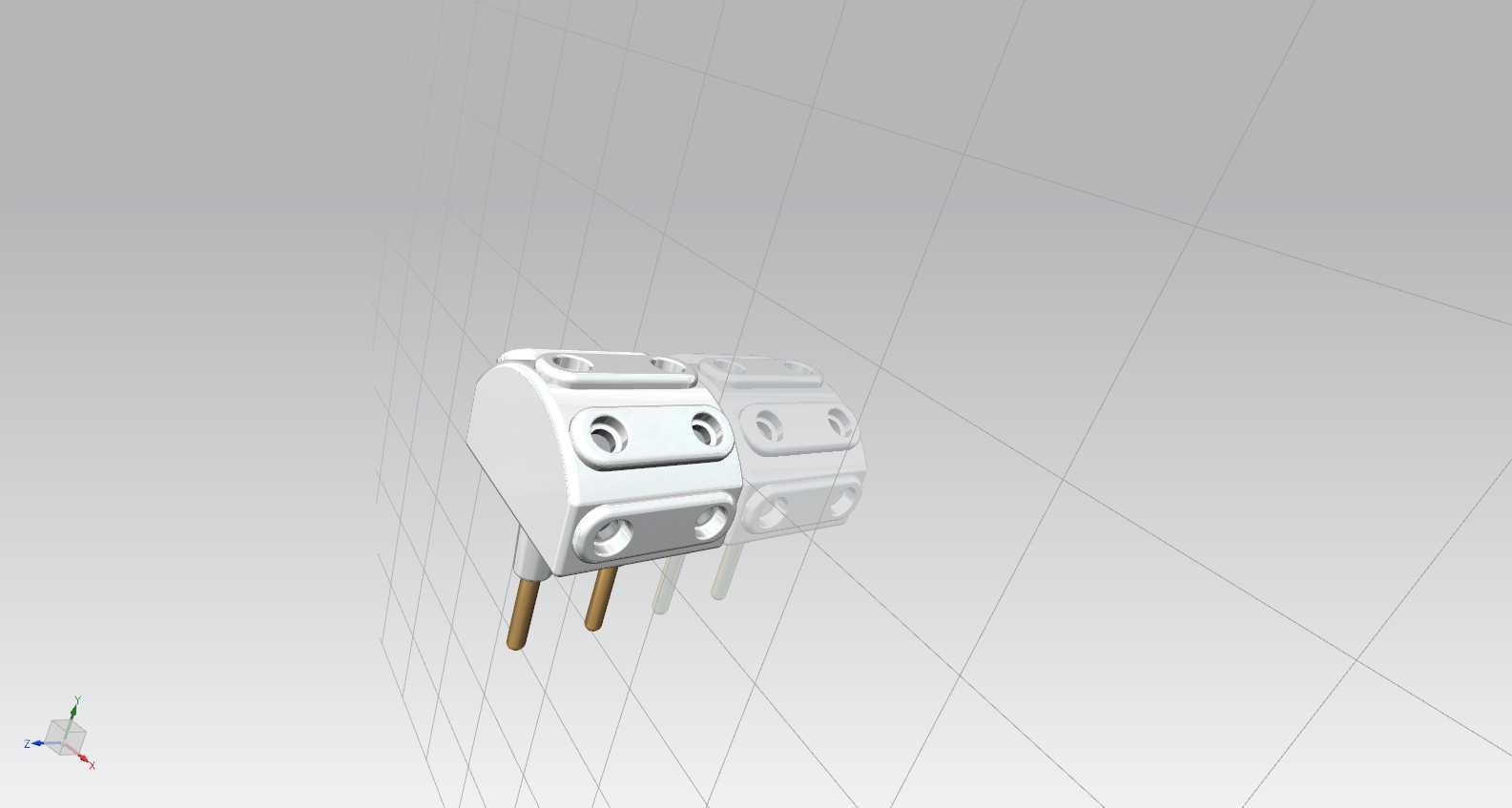

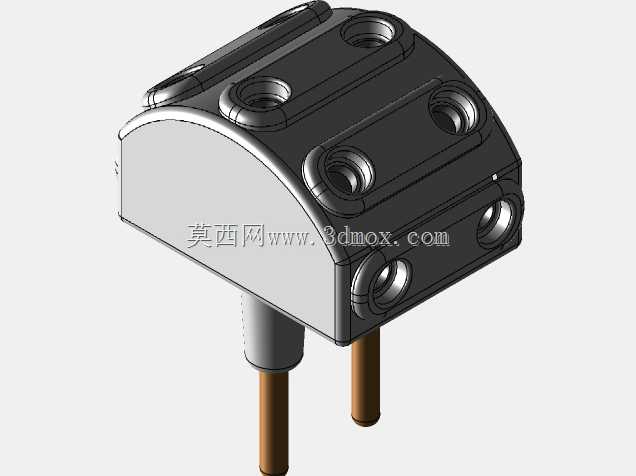

这款两芯电源接插件的结构设计，充分适配民用及小型工业设备的交流供电接驳需求，常见于桌面小家电、便携式电动工具、小型检测仪器的电源输入端配套场景，承担市电回路的导通与物理连接固定作用。从结构设计逻辑来看，整体采用上下壳体扣合的装配方案，壳体选用耐温阻燃的绝缘工程塑料材质，插针与内部导电端子采用一体化嵌装设计，避免长期插拔导致的端子松脱接触不良问题。插针部分采用标准圆柱型铜质插脚，表面做镀镍处理，既保证导电接触的低电阻特性，也能提升抗氧化耐磨性能，适配对应规格的墙装插座、延长线插座的插孔尺寸公差，插拔行程控制在合理区间，既不会出现插入过松导致的接触打火，也不会因插入阻力过大造成使用不便。壳体上部设置的两个内嵌式固定孔，可用于配套线缆防弯折护套的安装，或是在设备内置安装场景下实现接插件与设备壳体的螺丝固定，明确了安装边界：插针中心距严格遵循对应地区的电源接口标准，插针伸出壳体的长度满足安全爬电距离要求，壳体尾部的线缆入口做了圆弧过渡倒角，避免穿线时划伤线缆绝缘层。在实际设备配套选型时，这款接插件的外形轮廓尺寸紧凑，不会占用过多设备内部的布线空间，壳体表面的分型线做了钝化处理，没有尖锐飞边，装配时不会划伤操作人员手部。内部导电端子的压线部位采用压线片螺丝锁紧结构，可适配0.75-1.5平方毫米的多股铜芯电源线，锁紧后能承受规定数值的拉拔力不松脱，满足常规用电场景的安全要求。建模过程中对插针与壳体的配合公差做了合理预留，嵌装部位设计了周向防转筋位，避免插针在长期插拔受力后出现转动偏移，保证每次插入时的对位精度。壳体两侧的弧形凹陷设计，既方便用户插拔时的手指施力，也在外观上形成了差异化的识别特征，和其他同规格插头形成视觉区分。
