涡轮增压器叶轮精密结构设计

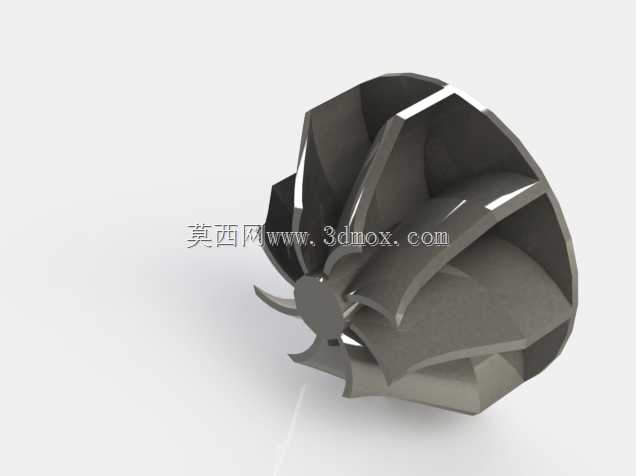

涡轮增压器叶轮作为增压系统的核心做功部件，其结构设计直接决定了动力单元的进气效率与输出表现，在车用动力、工程机械动力、船舶辅机、固定式发电机组等场景中都有广泛应用，核心作用是通过废气驱动叶轮高速旋转，压缩进入气缸的空气，提升进气充量，在不增加发动机排量的前提下大幅提升动力输出，同时优化燃油燃烧效率，降低尾气排放中的不完全燃烧产物。从设计逻辑来看，这款叶轮采用后弯式三元流叶片构型，叶片型线沿轴向与径向同时做曲面过渡，区别于传统直叶片的简单结构，能够在高速旋转时减少气流在叶片表面的分离损失，降低流道内的涡流扰动，让废气动能到叶轮旋转机械能的转换效率得到提升。叶片前缘做了小圆角钝化处理，避免高速气流长期冲刷造成的前缘磨蚀，提升部件在高转速、高温废气环境下的使用寿命；叶片与轮盘的连接位置采用大圆角过渡结构，消除直角连接带来的应力集中问题，匹配增压器每分钟十多万转的工作转速下的离心力载荷要求，避免长期交变载荷下出现连接位置的疲劳开裂。轮盘中心的定位轴孔采用台阶式设计，匹配增压器转子轴的安装定位基准，安装时轴孔与转子轴采用过盈配合传递扭矩，端面设置的定位凸台能够保证叶轮安装后与转子轴的同轴度，控制高速旋转时的动平衡量，避免运转过程中出现轴系振动超标、轴承异常磨损的问题。叶轮的整体外轮廓尺寸匹配对应型号增压器的压气机壳流道边界，叶片外沿与壳体之间预留合理的运转间隙，既避免间隙过大造成气流泄漏损失，也防止热态膨胀后叶片与壳体发生刮蹭。在实际选型匹配中，这类叶轮的尺寸参数需要与发动机的排量、额定转速、目标增压压力做匹配，过小的叶轮会造成高转速下进气流量不足，无法达到目标增压值，过大的叶轮则会出现低转速下响应滞后，增压迟滞明显的问题。建模过程中需要重点校验叶片的曲面连续性、轮盘的壁厚均匀性，壁厚差异过大会造成铸造过程中出现缩松缺陷，同时旋转状态下的质量分布偏差会直接影响动平衡精度，后续做动平衡工序时需要去除的余量过大，破坏叶片的原有型线精度。
