法兰安装式齿轮液压动力单元结构

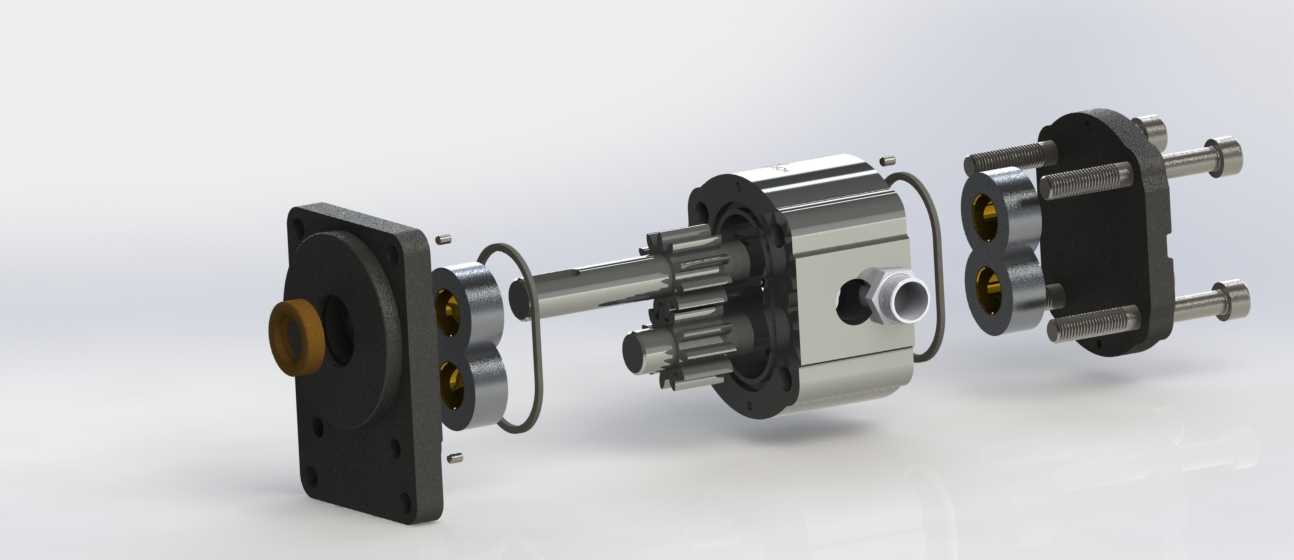

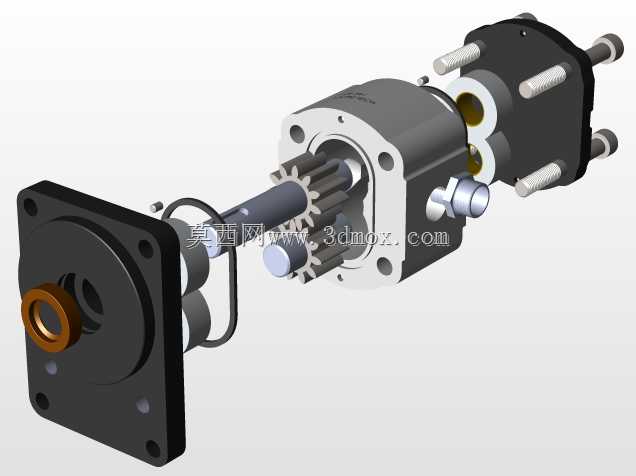

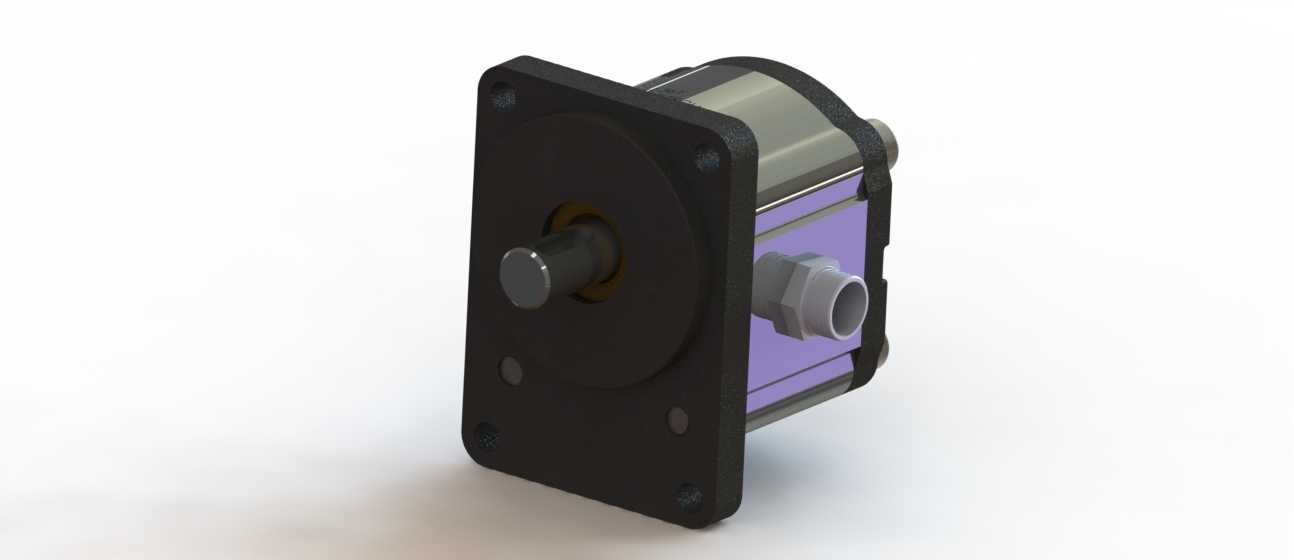

这款带侧置油口的法兰安装式齿轮结构，常作为小型液压系统的动力发生元件，在机床液压夹紧回路、小型工程机械辅助油路、自动化设备的液压执行机构供能场景中广泛使用，负责将输入轴的旋转机械能转化为液压油的压力能，为后续油缸、液压马达等执行元件提供稳定压力输出。从结构设计来看，主体采用方形法兰安装面，四个角预留通孔用于穿装固定螺栓，安装时可直接贴合设备的安装基准面，靠法兰面实现轴向定位，不需要额外的支撑托架，能有效缩减安装占用的空间，适配紧凑布局的设备内部空间。输入轴从法兰中心伸出，轴端采用圆柱轴伸结构，可通过联轴器与驱动电机直连，也可通过带轮、齿轮组实现动力输入，轴伸处内置密封结构，防止内部液压油沿轴向外泄漏。主体壳体采用分段式叠装结构，中间段为齿轮容腔，内置一对啮合的外啮合齿轮，齿轮端面与侧板之间设置间隙补偿结构，可在工作压力升高时自动补偿端面磨损，维持容积效率，避免长期使用后内泄增大导致输出压力不足。侧置的油口采用外螺纹连接形式，油口轴线与输入轴轴线垂直，方便布设进出油管路，管路安装时不需要额外弯折油管，可减少管路沿程压力损失，油口内部设置通流过渡结构，避免液压油进出时产生涡流引发的噪声与气蚀。从安装边界来看，方形法兰的对角安装孔距适配常规小型液压站的安装座尺寸，主体的轴向长度控制在紧凑范围内，侧置油口的外伸长度不会超出安装法兰的外轮廓边界，在设备内部布设时不会与周边的阀组、管路产生干涉。设计过程中，齿轮参数经过匹配计算，在常用的1500转输入转速下可输出稳定的流量，齿轮齿形采用修正齿形，降低啮合过程中的困油现象，减少工作时的振动与噪声，壳体的紫色彩段为密封承压段，采用高强度铝合金材质，在保证承压能力的同时降低整体重量，黑色法兰端盖采用铸铁材质，提升安装面的刚性，避免螺栓紧固时端盖变形影响密封性能。进出油口的通径与额定流量匹配，可适配常规通径的液压油管，不需要额外加装变径接头，减少管路泄漏点。在实际选型使用时，可根据系统所需的工作压力与流量匹配对应功率的驱动电机，安装时需保证输入轴与电机轴的同轴度误差在允许范围内，避免轴承受额外径向力导致早期磨损，油口连接时需保证管路密封可靠，防止吸入空气引发系统爬行、噪声增大等问题。
