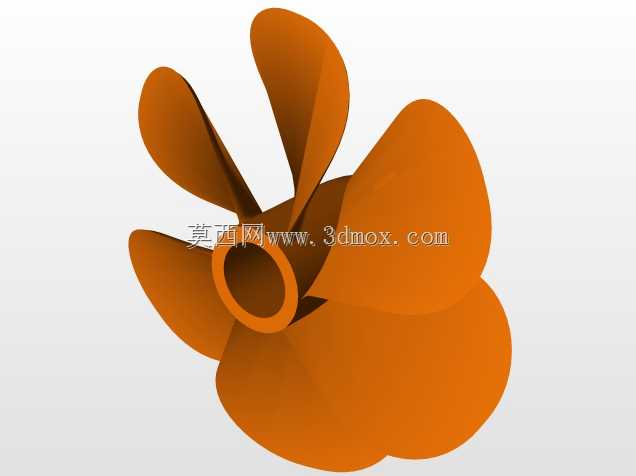

船用六叶曲面推进螺旋桨结构设计

这款螺旋桨主要适配内河中小型作业船舶、近海小型勤务艇的动力推进系统，安装位置位于船体尾部下方的传动轴输出端，工作时完全浸没于水面以下，通过旋转过程中叶片曲面与水流的相互作用，将主机输出的旋转扭矩转化为推动船体前进或后退的轴向推力，是船舶动力系统中直接完成能量转换的核心执行部件。从结构设计逻辑来看，该螺旋桨采用六叶非对称曲面构型，区别于常规三叶、四叶桨的叶型布局，六叶设计能够在相同主机转速下降低单片叶片的载荷分布，减少叶片表面的空泡产生概率，尤其适合在含沙量较高的内河航道、浅水区航行的船舶使用，可有效降低空泡剥蚀对叶片表面的损伤，延长部件的实际服役周期。叶片的曲面线型经过多轮水力性能迭代，从叶根到叶梢的截面翼型采用渐进式扭角设计，叶根位置与中心桨毂采用大圆角过渡连接，避免应力集中导致的根部断裂风险，桨毂中心为带键槽的通孔结构，可直接与船舶尾轴通过平键实现周向固定，配合轴端锁紧螺母完成轴向定位，安装时需要保证桨毂端面与尾轴轴肩的贴合度，控制端面跳动量在允许公差范围内，避免运转过程中产生异常振动传递至船体。设计过程中需要重点匹配船舶的主机额定功率、额定转速以及船体设计吃水深度，确定螺旋桨的直径、盘面比等核心参数，该桨的叶片边缘做了圆弧钝化处理，避免航行过程中缠绕水中杂物、渔网时出现叶片崩缺，同时叶梢与船体外壳、舵叶之间预留足够的安全间隙，防止运转过程中出现剐蹭。实际使用中，这类多叶螺旋桨的运转平稳性优于少叶桨，传递推力时的脉动载荷更小，能够降低船体尾部的结构振动，提升航行过程中的驾乘舒适度，尤其适合对振动控制有一定要求的客运小艇、作业勤务船使用。建模过程中需要重点把控叶片曲面的光顺度，每一段截面线的曲率变化需要连续过渡，避免出现局部折角导致的水流紊流，降低推进过程中的水力损失，桨毂的内孔尺寸、键槽宽度与深度需要匹配对应规格的尾轴尺寸，安装端面的粗糙度需要满足密封件的安装要求，防止航行过程中水沿轴面渗入船体内部的密封舱室。
