卧式亚临界小型燃煤蒸汽锅炉结构设计

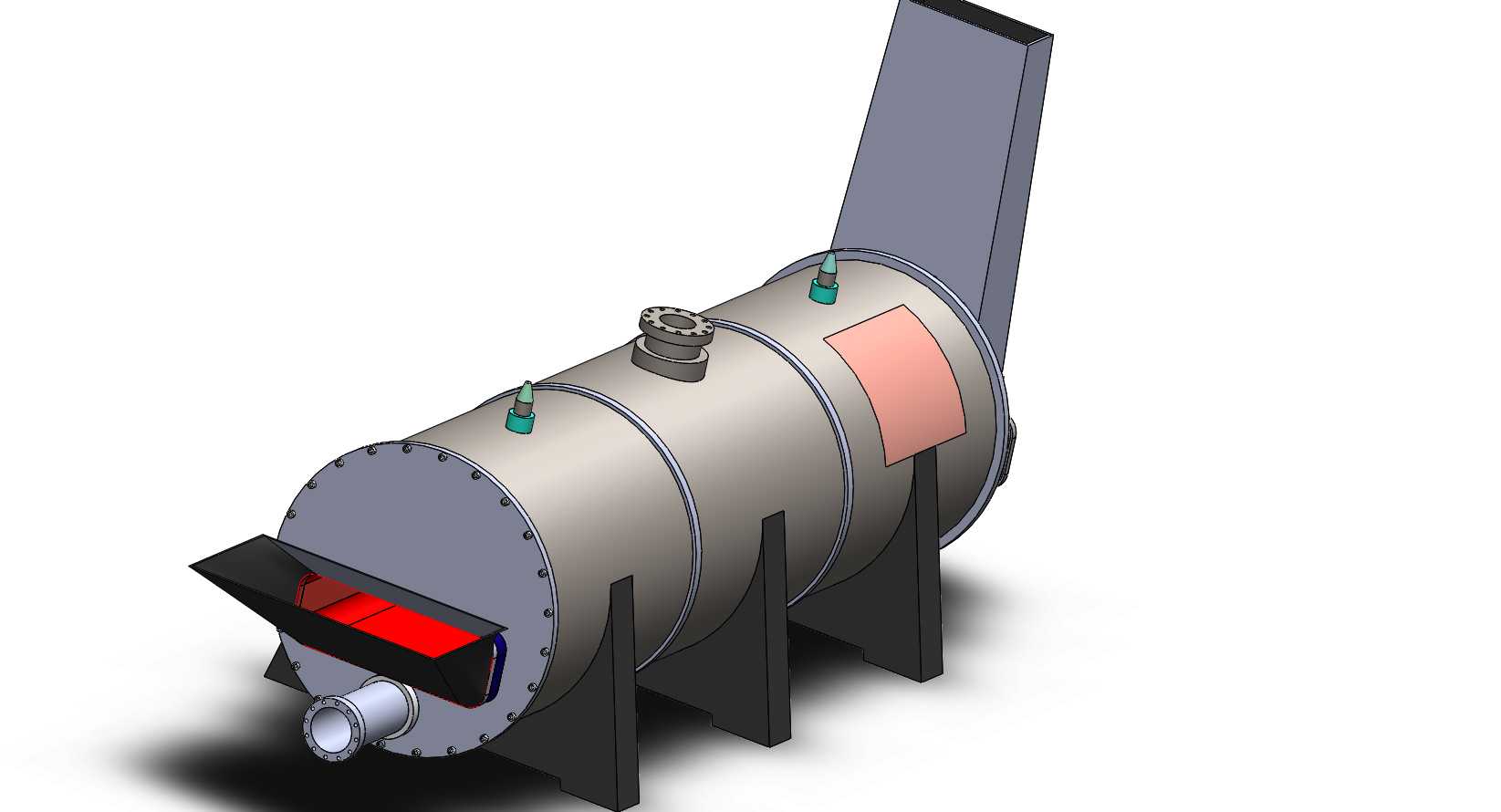

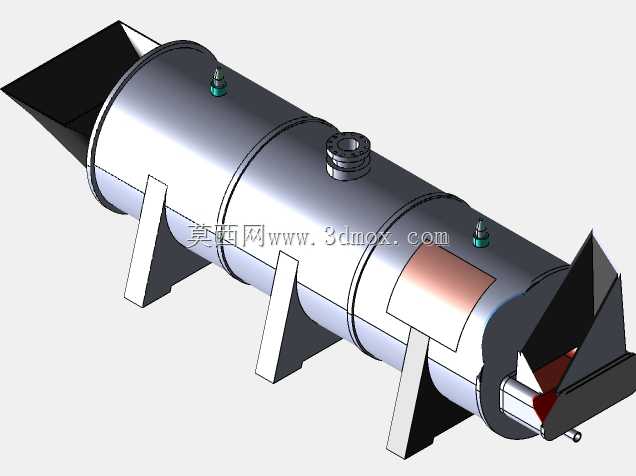

这款卧式布置的小型燃煤蒸汽发生设备，主要面向村镇小型加工点、偏远厂区的分布式蒸汽供给场景设计，可在5巴工作压力下稳定输出饱和蒸汽，单小时额定蒸发量1500公斤，适配食品蒸煮、小型建材养护、农产品烘干等对蒸汽参数要求不高、用汽负荷波动较小的生产场景，无需配套复杂的集中供热管网，可独立完成燃料燃烧、换热产汽、蒸汽输出全流程作业。设备整体采用单锅筒卧式布局，筒体沿水平方向延伸，底部设置三组鞍式支撑脚架，可直接放置于硬化后的混凝土地面基础上，无需额外搭建高位安装平台，安装时仅需校核基础承重与筒体水平度即可，大幅降低现场安装的土建成本与施工周期。筒体两端分别设置燃煤进料与出渣结构，进料端采用扩口式溜槽设计，可适配人工散煤投喂与小型皮带机连续上料两种工况，出渣端配套倾斜导渣结构，燃烧后的灰渣可直接滑落至地面接渣装置，无需额外配置复杂的机械除渣组件，适配小型作业场景的运维能力。筒体顶部设置主蒸汽出口与安全阀接口，蒸汽出口位于筒体顶部中心位置，可最大程度减少蒸汽带水风险，两侧对称布置的水位检测接口可实时监测筒内液位，避免干烧事故。设计阶段优先控制制造成本，筒体采用常规压力容器钢板卷制焊接成型，内部换热烟道采用回程布置结构，延长高温烟气在筒内的停留时间，提升燃煤热量利用率，在保证额定蒸发量的前提下，尽可能压缩筒体壁厚与非核心部件的材料用量，控制整体设备造价。筒体外壁预留保温层安装空间，现场安装时可包覆岩棉保温层降低散热损失，两端封头采用标准椭圆形封头，受力均匀且加工难度低，支撑脚架采用型钢焊接成型，与筒体采用焊接连接，结构稳固且抗热变形能力强。设备整体外形紧凑，长度方向预留操作检修空间后，整体占地仅需十余平米，适合场地有限的小型生产场所使用，燃烧配风采用自然通风与简易鼓风结合的方式，无需配置高压风机，降低配套辅机的采购成本与运行电耗，日常运维仅需定期清理烟道积灰、检查水位与压力仪表即可，无需专业运维团队驻场，完全贴合小型工业用户的使用需求与成本承受能力。
