ABB中压柜用TJC4-1极电位电压互感器

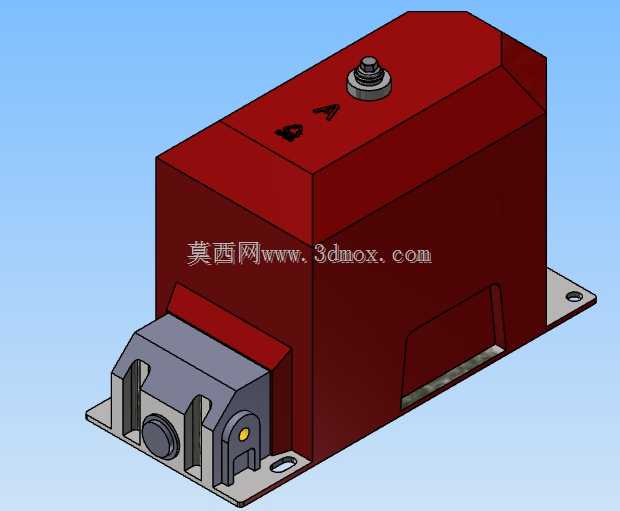

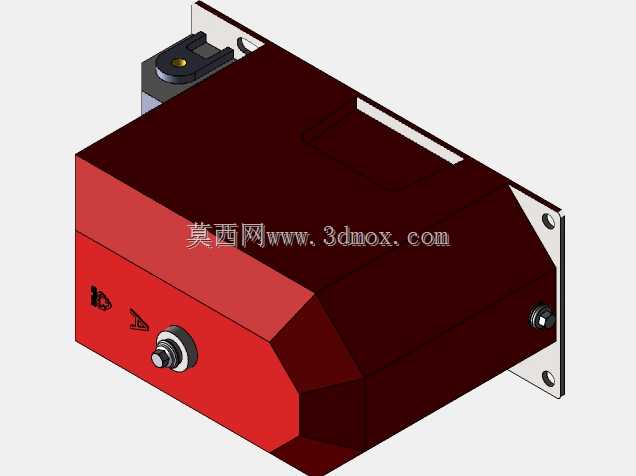

该款电位电压互感器主要适配10kV级中压成套开关设备，可直接安装在VCB真空断路器柜、SF6充气柜、ACB空气断路器柜等中压配电柜体内部，作为电压采样、电位监测的核心传感元件使用，为柜内保护装置、计量仪表提供精准的一次侧电压信号，同时可实现带电显示、零序电压检测等扩展功能，是中压配电系统里保障设备运行安全、计量准确性的关键配套部件。从结构设计来看，主体采用环氧树脂真空浇注成型的红色绝缘壳体，全封闭结构可有效避免灰尘、潮气侵入内部绕组，适配柜内多尘、易凝露的运行环境，壳体表面做了防滑爬电的棱边设计，拉长了高压端与安装底座之间的爬电距离，满足中压设备的绝缘距离要求。顶部设置的高压接线端子采用内嵌金属螺母结构，可直接与柜内主母线通过铜排或软连接搭接，端子周边做了凸起的绝缘围挡，降低接线端对周边金属构件放电的风险。底部的安装底座采用镀锌钢板冲压成型，预留了两个长圆形安装孔，可适配柜内安装梁的孔位偏差，安装时无需额外打孔调整，直接通过螺栓固定即可，安装面与高压端子的垂直高度、侧边与柜体侧板的安全净距都严格遵循中压柜的安规设计要求，不会出现绝缘距离不足的问题。低压侧的接线端设置在设备前部的灰色绝缘罩内，接线端子采用标准的二次接线螺钉结构，可直接接入柜内二次回路的端子排，绝缘罩与主体采用卡扣式连接，日常检修时可直接拆下罩体完成二次接线的校验与维护，无需拆解主体浇注结构。建模过程中严格还原了实物的安装边界尺寸，所有安装孔位、接线端子的位置都与实物完全匹配，在进行中压柜的三维布局设计时，可直接将该模型导入装配体，校验其与周边断路器、母线、柜体侧板的安全距离，提前排查安装干涉问题，避免实际生产装配时出现元件装不下、绝缘距离不够的问题。模型同时还原了壳体表面的标识位置、接线端的结构细节，在做柜体的布线设计时，可直接参考模型的接线端位置规划二次线缆的走线路径，让整体布线更规整，符合成套设备的布线工艺要求。
