带滑动锁的120风扇适配金属板外壳

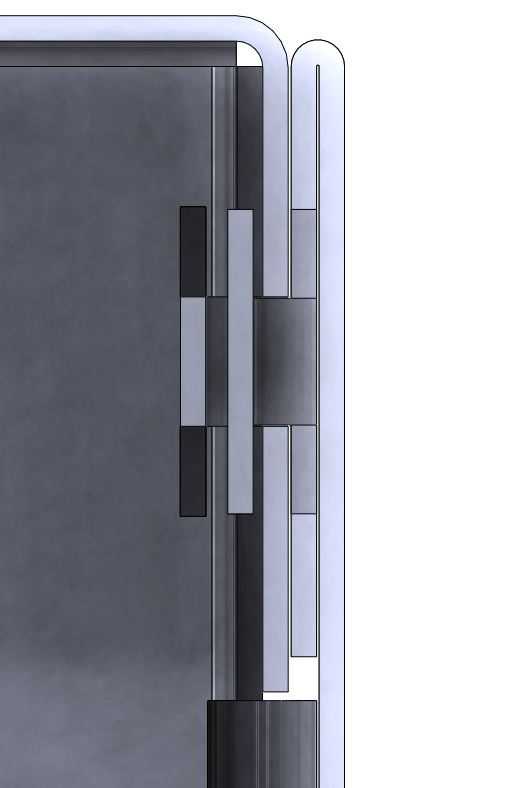

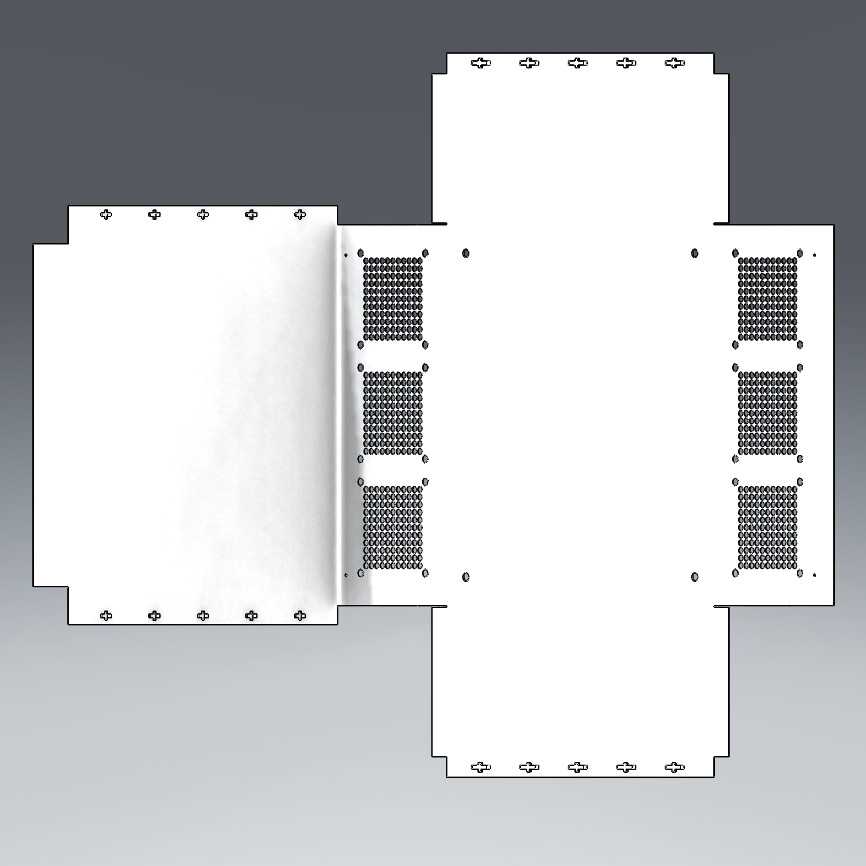

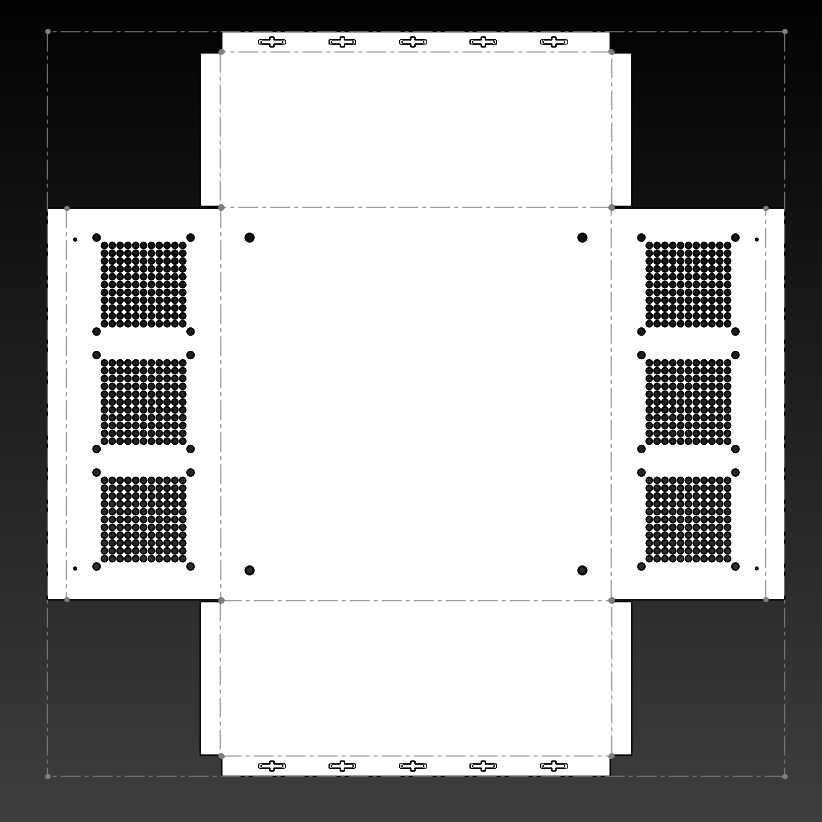

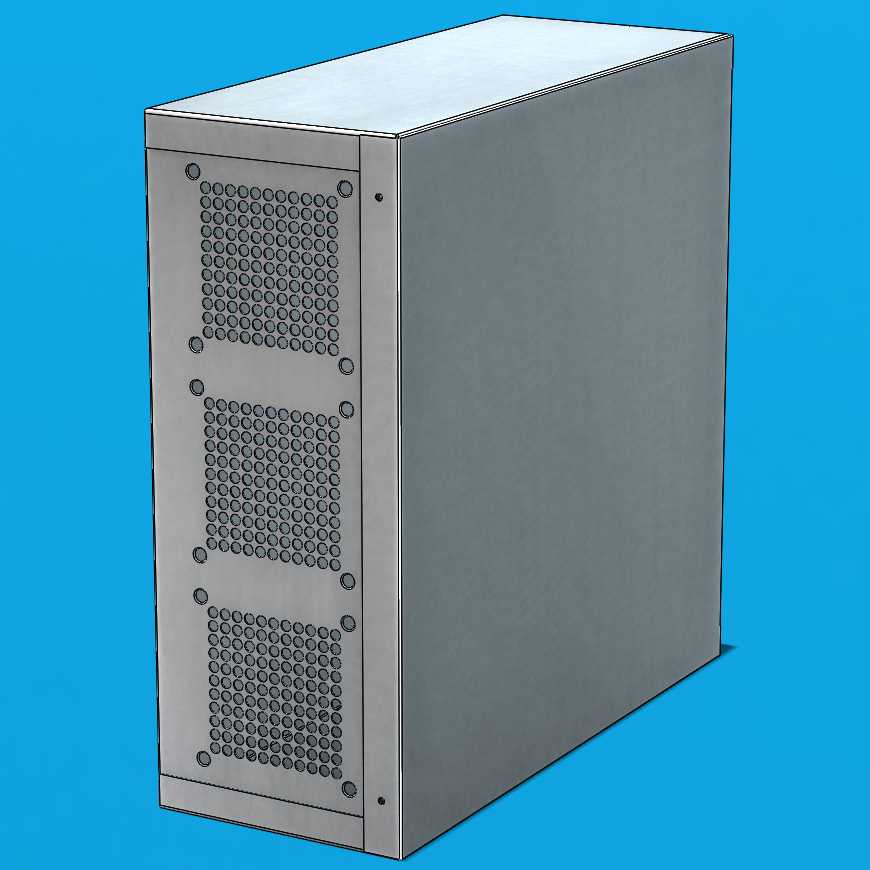

这款金属板外壳主要面向工业控制、小型通讯中继、桌面级测试设备的外罩防护需求，日常多部署在车间工位旁、弱电井机架侧、实验室测试台区域，承担内部元器件物理防护、通风散热、结构限位的核心作用。设计阶段优先考虑钣金加工的工艺落地性，整体采用冷轧薄板弯折成型，减少不必要的异形曲面，所有弯折边预留标准折弯回弹余量，拼接处采用自攻螺丝锁付结构，无需复杂焊接工序，小批量加工时可直接通过数控冲床完成开孔、激光切割完成外形落料，加工门槛低，量产一致性容易控制。正面预留三组120毫米标准风扇的安装位，每个安装位周围均匀排布M3规格的螺丝固定孔，孔位间距严格匹配市售常规120mm轴流风扇的安装尺寸，风扇安装区域采用整面阵列式通风冲孔，冲孔直径控制在3mm，既保证足够的通风通流面积，又能阻挡外界较大尺寸的杂物落入壳体内部，避免异物触碰内部带电元件或运转部件。壳体侧边集成滑动式锁止结构，锁舌行程预留8mm的冗余量，锁闭状态下可保证壳体盖板与主体框架的贴合间隙小于0.5mm，避免长期使用后因钣金形变出现盖板松动、缝隙漏灰的问题，滑动锁的操作阻尼经过适配，无需额外工具即可手动完成开合，日常维护内部元件时不需要拆卸整面盖板，只需解锁后滑移盖板即可露出内部操作空间。安装边界方面，壳体整体外形方正，背部预留四个壁挂安装孔，孔位适配常规M4膨胀螺丝或机柜固定螺丝，底部预留10mm高度的支撑脚安装位，直接放置在平面上时可保证底部与接触面留有通风间隙，避免底部积热；壳体内部预留20mm的走线空间，侧边开有标准的穿线格兰头安装孔，可根据实际布线需求选配不同孔径的防水接头，适配不同线径的电源、信号线缆接入。结构设计时特意将所有外露边做压边处理，去除钣金切割后的锋利毛边，避免装配、维护过程中划伤操作人员，壳体的板材厚度选用1.2mm的常规冷轧钢板，在保证整体结构刚性、按压无形变的前提下，尽可能控制整体自重，单人即可完成搬运、安装作业，不需要额外的吊装辅助。
