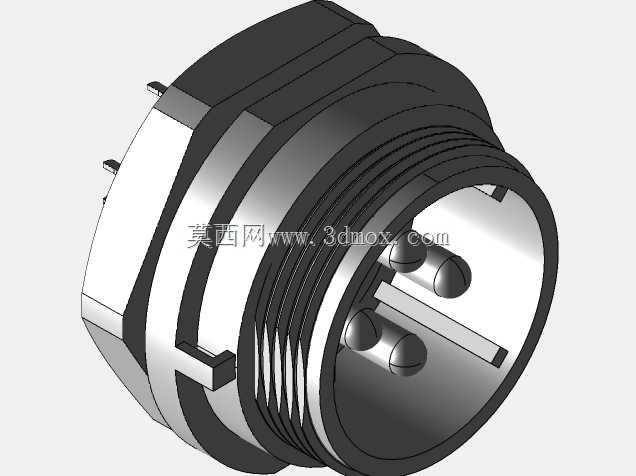

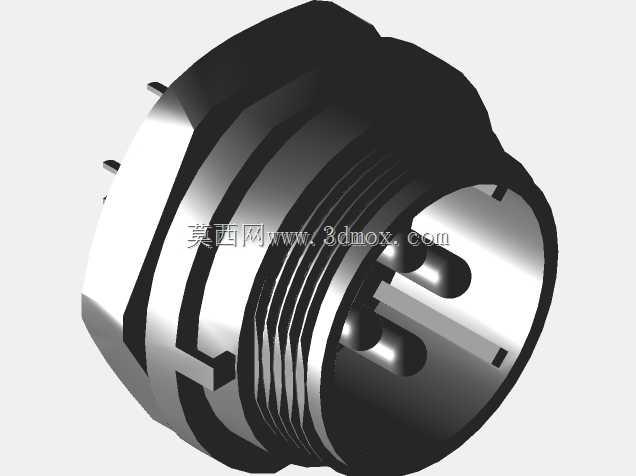

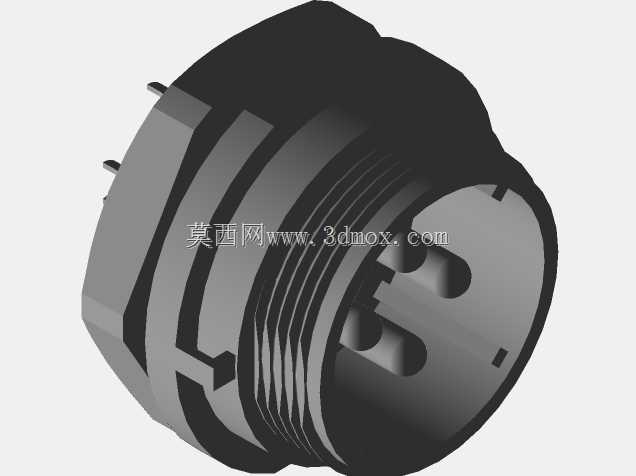

面板安装式4针公头圆形连接器结构

这款4针公头接头多用于工业控制柜、户外检测设备、通讯基站机柜的面板走线场景，作为设备内部电路与外部线缆的信号、小功率电流传输对接界面，日常选型时经常碰到需要在设备钣金面板上预留安装位的需求，这个结构刚好适配这类前装或后装的面板固定场景。从实际使用角度看，接头外侧带外螺纹结构，配合配套的锁紧螺母可以从面板后侧完成紧固，安装时不需要在面板外侧预留操作空间，适合设备外表面有平整防护要求的场合，安装后接头外露部分的六角结构可以辅助对位，避免拧紧螺母时接头跟转导致内部焊针错位。设计上采用4根等距排布的圆柱形插针，插针根部做了台阶限位，插针与绝缘基座之间采用过盈压装固定，避免插拔过程中插针出现退针偏移；插针外围的绝缘基座做了定位凸台，和配套母头对接时可以起到防呆作用，避免错插导致的引脚接反问题。接头尾部的腔体预留了焊线空间，适配线径0.3到1平方毫米的多股铜芯线，焊接完成后可以配套尾部护线套，对线缆弯折处起到防护作用，减少设备运行过程中线缆晃动带来的焊盘脱焊风险。外形安装边界上，接头主体最大外径适配16mm直径的面板开孔，面板安装后前端外露长度控制在12mm以内，不会因为接头突出过长影响设备外表面的人员操作或其他部件装配；螺纹段长度适配1到3mm厚度的钣金或塑料面板，覆盖常规设备外壳的板材厚度范围，不需要额外定制加长螺纹规格就能满足多数场景的安装需求。建模过程中对插针的同轴度、螺纹的牙型公差、安装面的平面度都做了对应还原，结构上拆分了金属外壳、绝缘基座、导电插针三个独立部件，方便后续做装配干涉检查、面板开孔尺寸校核，也可以直接导出工程图标注加工公差，用于实际零件的机加工或开模参考。实际选型使用时，这类接头的防护等级在配合对应密封圈后可以达到IP67，适合户外设备、有少量溅水的工业现场使用，插针的载流量按照常规铜材导电率计算，单针可以通过5A以内的持续电流，满足传感器信号传输、小功率控制回路的供电需求，对接后的锁紧结构可以承受一定的线缆拉拽力，避免设备移动或线缆受拉时接头松脱断电。
