自行车单侧前悬叉带刹车前轮结构设计

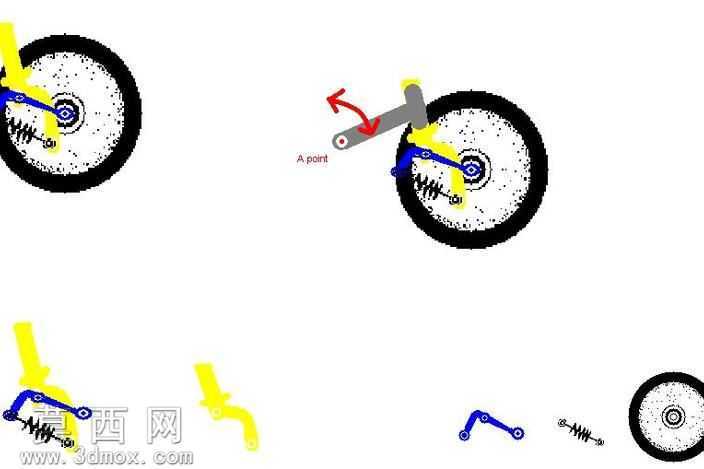

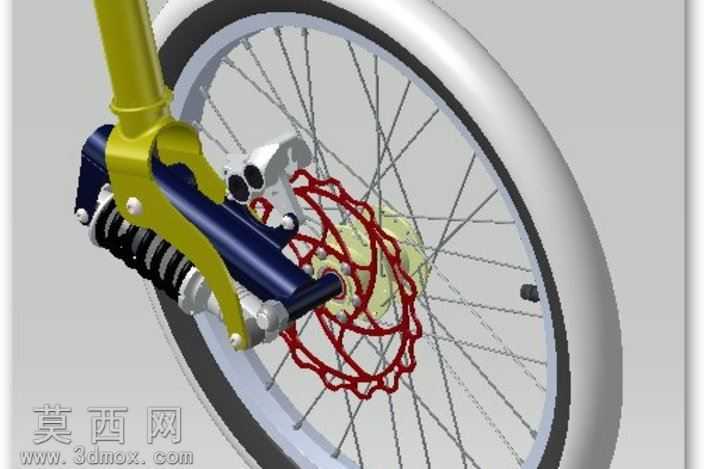

本作品为自行车单侧前悬叉配套前轮与制动系统的三维结构设计，建模过程中以参数化特征建模为核心逻辑，先完成基础基准轴、基准面的搭建，对齐自行车前轮的中心回转轴线与前叉安装基准，保证各部件装配同轴度符合骑行结构的受力要求。建模阶段先构建轮组部分：轮圈采用薄壁回转特征生成，匹配常规小轮径自行车的轮圈截面轮廓，辐条采用阵列特征完成均匀排布，每根辐条的张紧安装位对应花鼓的法兰孔位，还原钢丝轮组的真实受力传递结构；花鼓部分集成碟刹安装座，预留轴承安装位与轴杆穿装空间，保证轮组转动的同轴精度。前悬叉部分采用单侧悬臂结构设计，区别于传统双侧前叉的对称布局，建模时重点强化叉臂的受力截面设计：主叉臂采用变截面实体特征，上部对接自行车头管安装位，下部延伸至轮轴固定端，集成减震组件的安装腔体；减震部分采用螺旋弹簧配合阻尼套筒的结构，弹簧通过螺旋扫描特征生成，匹配预设的减震行程参数，阻尼筒与叉臂、轮轴座的连接位设计铰接结构，可实现减震动作的摆动自由度，还原真实前叉的滤震工作逻辑。制动系统采用碟刹结构，刹车碟片为波浪形散热轮廓，通过阵列散热孔与波浪边缘提升制动散热效率，碟片安装座与花鼓采用法兰螺栓固定结构，刹车卡钳固定在前叉的安装凸台上，卡钳内部的活塞、来令片结构均做细节还原，保证制动动作的结构逻辑通顺。材质渲染阶段，轮圈采用哑光银白金属材质模拟铝合金轮圈质感，轮胎采用黑色哑光橡胶材质并添加细微胎面纹理，前叉主体分别采用亮黄色金属漆、深蓝色金属漆区分不同结构部件，减震弹簧做发黑金属处理，刹车碟片采用不锈钢金属材质并添加轻微使用磨损的质感表现，卡钳做银灰色金属质感，整体渲染效果清晰区分各功能部件，直观呈现结构的装配关系。设计思路围绕轻量化单侧前叉的实用化需求展开，在保证结构强度的前提下简化冗余部件，兼顾减震性能与制动可靠性，面向平价民用运动自行车的改装与设计需求，整体结构可直接用于后续的结构受力验证与原型制作参考，各部件的装配间隙、运动行程均预留合理公差，避免结构干涉，满足三维模型的工程参考价值。
