工业传感配套电气控制盒结构设计

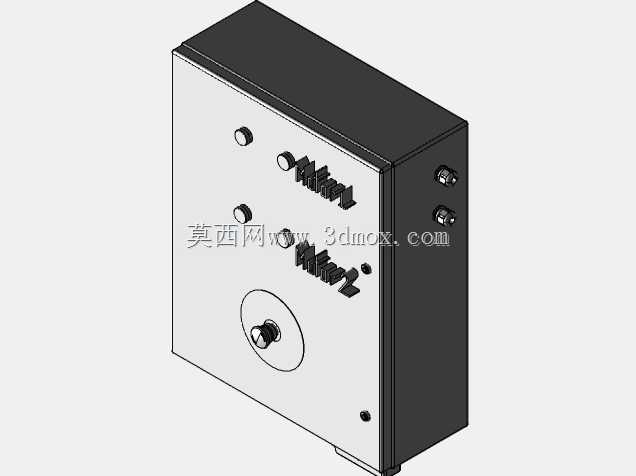

　　这款电气控制单元的结构设计，核心围绕工业现场传感器配套的信号中转、回路通断控制需求展开，在做三维结构排布的时候，首先考虑的是车间复杂工况下的安装适配性，壳体采用长方体封闭式结构，主体分为金属安装背板与绝缘前面板两个部分，安装背板预留了四个沉头固定孔位，可直接适配35mm标准导轨安装或是墙面、设备机架的螺装固定，整体外轮廓尺寸控制在160mm100mm55mm的区间内，安装边界预留了单侧20mm的接线操作空间，避免现场布线时出现线缆弯折半径不足的问题。前面板的元件排布完全遵循现场操作人员的操作习惯，最下方设置带锁止功能的旋钮开关，作为整个控制单元的总电源通断控件，旋钮采用防滑滚花结构，操作力矩控制在0.2N·m，

　　戴劳保手套操作时也不会出现打滑问题；旋钮上方分两排布置两组接线端子排，每排端子预留8个接线位，端子间距严格按照6mm的电气安全间距设计，可适配0.5-2.5平方毫米的多股铜芯线缆接入，端子旁预留了标签刻印位置，方便现场运维人员标记每一路的传感信号回路；面板上方设置两个圆形指示灯安装位，可嵌入安装φ8mm的LED状态指示灯，分别对应电源通电状态与信号回路导通状态，指示灯的嵌入深度控制在12mm，不会与壳体内的布线产生干涉。壳体侧面设置两个防水航空插头接口，作为外部传感器信号的输入接口，接口采用M12*1的标准螺纹规格，防护等级可达到IP65，适配车间多粉尘、少量溅水的使用场景，航空插头的焊接端在壳体内预留了15mm的线缆冗余长度，

　　方便后期维护时的拆接线操作。在结构强度设计上，壳体侧板采用1.2mm厚的冷轧钢板折弯成型，折弯处做R2的圆角处理，避免加工和安装过程中出现锐边割线的问题，前面板采用3mm厚的绝缘电木板加工，具备良好的电气绝缘性能，即使内部接线出现松脱搭接到面板，也不会出现操作人员触电的风险。内部的元件安装槽位采用模块化设计，端子排、指示灯、旋钮开关都采用卡扣式安装结构，不需要额外的固定螺丝，装配时可以直接卡入面板的预制卡槽内，大幅提升装配效率，同时也方便后期损坏元件的快速更换。在实际工业场景中，这类控制单元通常部署在生产线的传感检测工位旁，比如自动化输送线的物料到位检测工位、机床加工的工件位置检测工位，负责将现场多个传感器的开关量信号进行汇总转接，

　　同时通过面板上的旋钮实现本地手动控制与远程自动控制的回路切换，不需要操作人员走到总控制柜旁就能完成单工位的信号通断操作，大幅缩短现场调试与故障排查的时间。设计过程中特意规避了内部布线的干涉问题，壳体内腔预留了30mm的净空布线区域，所有元件的引脚都朝向布线区域，接线完成后可以通过壳体内部的线卡将线缆规整固定，避免设备运行过程中震动导致线缆松脱，同时壳体上下两端都设置了直径5mm的透气孔，孔位内侧贴有防尘透气膜，既可以平衡壳体内外的温度差避免凝露产生，又能阻挡外界粉尘进入壳体内部。面板上的元件标识采用激光刻印工艺，不会因为长期的擦拭、油污附着出现标识模糊的问题，适配车间长期使用的运维需求，整个壳体的边角都做了倒钝处理，没有突出的尖锐结构，避免现场安装维护时划伤操作人员。
