乘用车离合器从动盘压板结构设计

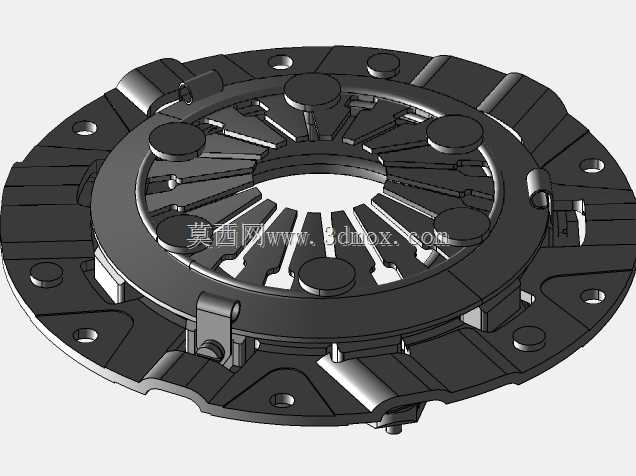

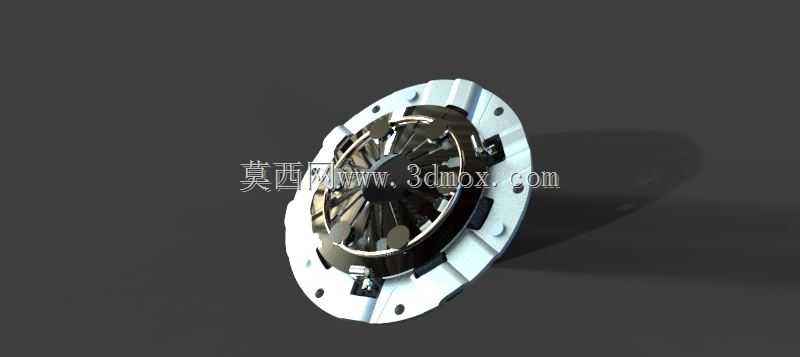

这套压板组件是手动挡乘用车离合器系统里的核心压紧部件，日常装车场景覆盖前置前驱家用车型的传动系统匹配，主要承担发动机飞轮与从动盘之间的动力切断、结合过程的压力输出功能。从结构设计逻辑来看，整体采用盘式环形布局，外圈均匀分布的安装孔位完全匹配主流乘用车飞轮的螺栓固定点位，安装边界严格遵循同级别车型离合器舱的径向空间限制，轴向厚度控制在适配常规分离轴承行程的范围内，不会出现装车后与周边壳体、分离拨叉产生运动干涉的问题。组件中心的膜片弹簧结构是整个部件的功能核心，设计时充分考虑了压紧力的均匀分布特性，指状弹片的弧度经过反复校核，既能保证结合状态下足够的静摩擦力矩传递，避免动力传输过程中出现打滑损耗，也能在踩下离合踏板时，通过分离轴承推动膜片弹簧指端，带动外圈压盘整体后移，快速切断飞轮到变速箱输入轴的动力传递，满足换挡过程的动力中断需求。外圈的压盘基体采用高耐磨铸铁材质的结构设计，与摩擦片接触的端面平面度公差控制在极小范围内，保证长期结合压紧过程中摩擦片受力均匀，减少偏磨导致的离合器抖动、打滑故障。周边的定位凸台结构在装配时可快速与飞轮上的定位槽对齐，降低总装环节的对位难度，同时在长期承受交变载荷的过程中，能分担螺栓承受的剪切力，提升连接结构的疲劳寿命。设计过程中还特意对压盘的通风间隙做了优化，环形基体上预留的散热通道可在离合器半联动、频繁结合分离的工况下，快速导出摩擦产生的热量，避免压盘因高温出现热变形，导致压紧力衰减、离合结合不平顺的问题。膜片弹簧的弹力特性曲线经过匹配调校，踏板踩踏力度符合家用车的操作习惯，不会出现踏板过重导致驾驶疲劳，也不会因为弹力过软导致高速大扭矩输出时压盘压紧力不足。整个组件的所有运动部件之间的间隙都经过运动仿真校核，分离行程内膜片弹簧的变形量处于材料弹性极限范围内，可保证长期使用后的弹力衰减率控制在合理区间，匹配常规家用车的离合器使用寿命要求。
