重卡底盘欠载防护支撑结构设计

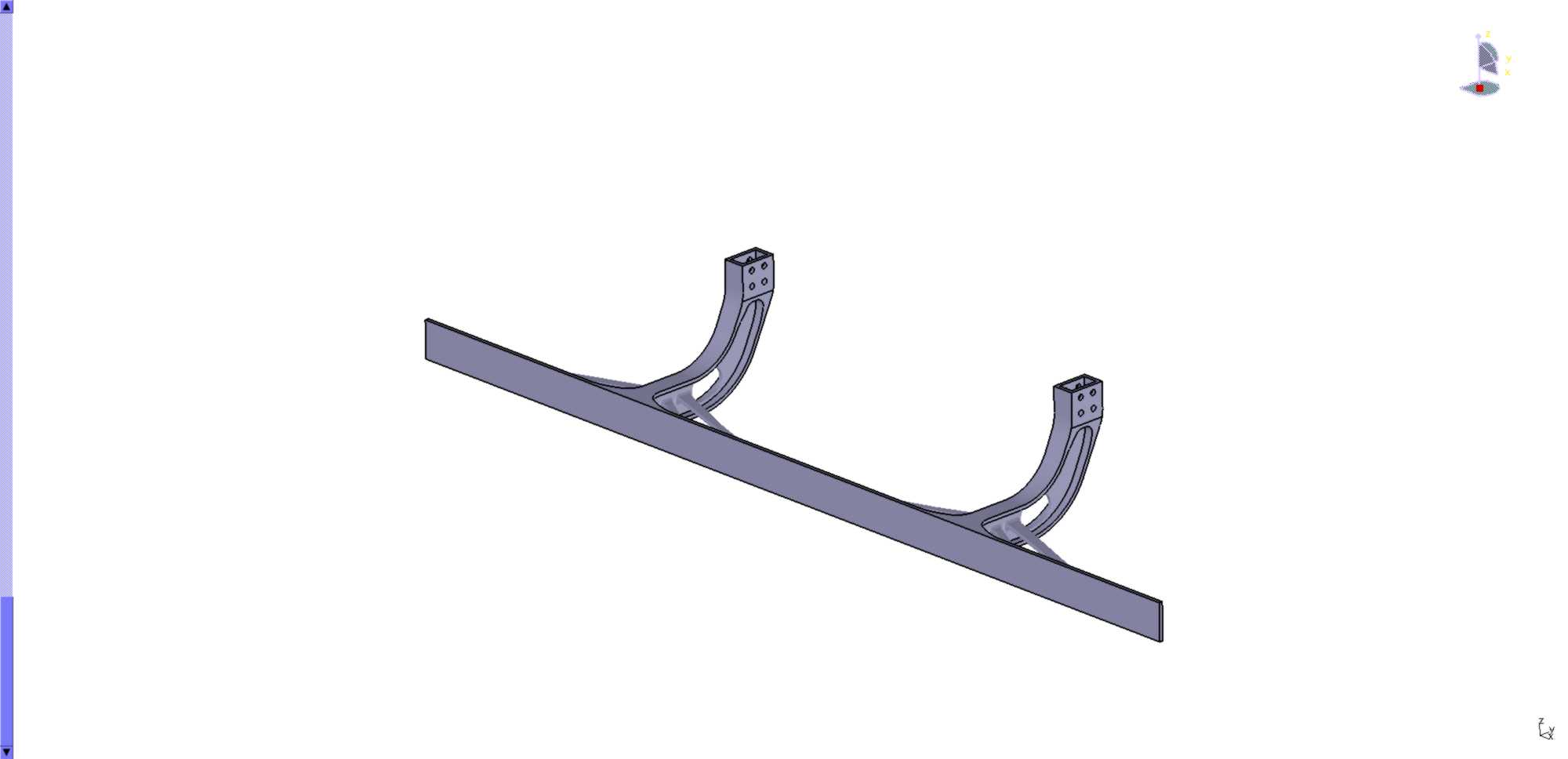

商用车后下部防护装置是重卡底盘安全系统的核心构件之一，日常运营场景中，重卡常面临空载、半载、欠载等不同载重状态，欠载状态下底盘悬架抬升，后下部防护梁的离地高度会超出安全规范阈值，此时若发生小型乘用车追尾碰撞，极易发生乘用车钻入卡车底部的恶性事故，这类防护支撑结构正是为适配欠载工况下的防护高度保持需求设计。从结构功能来看，该构件采用双支架搭配横向长梁的布局，两个对称布置的弯臂式支架承担连接底盘车架与横向防护梁的作用，支架上部设计有阵列排布的安装孔位，可适配不同吨位重卡车架的安装孔距，无需额外改制车架即可完成装配，横向长梁采用等截面矩形型材结构，沿车架宽度方向延伸，覆盖车尾下部的碰撞接触区域，碰撞发生时可通过自身形变与支架的传力路径，将碰撞冲击力分散传递至车架纵梁，避免局部应力集中导致防护结构瞬间失效。设计过程中优先考虑了安装边界的适配性，支架的弯臂弧度经过多轮碰撞仿真迭代，既保证欠载状态下横向防护梁的离地高度符合安全标准要求，又避免满载状态下防护梁与地面、后悬架运动部件发生运动干涉，支架与横向梁的连接位置采用贴合式接触面设计，增大接触面积降低连接螺栓的剪切载荷，整体构件自重控制在合理区间，不会给底盘带来过多额外载荷。实际装车场景中，这类结构多用于公路运营的重型载货卡车、自卸卡车底盘后部，替换原有固定式防护支架，解决车辆空载欠载时防护高度超标的合规问题，同时在轻度追尾场景下可有效降低后车乘员舱的侵入量，提升道路行驶的被动安全性。结构建模过程中对支架的过渡圆角、安装孔边距都做了工程化处理，避免应力集中导致的支架疲劳断裂，横向梁的两端做了收边处理，防止尖锐边缘对周边人员、部件造成剐蹭损伤，整体结构无需额外加装调节机构，依靠自身结构尺寸即可适配车辆悬架在不同载重下的行程变化，降低后期维护调整的工作量。
