立式框架安装型铁芯电感器结构

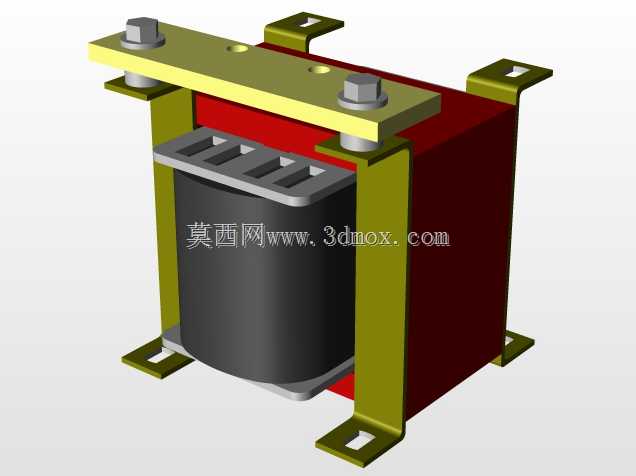

在低压配电、工业控制板卡、小功率电源模块的线路设计中，这类带安装框架的铁芯电感器是十分常见的无源元件，核心作用是在回路中完成电磁能量的暂存、线路纹波抑制、浪涌电流缓冲，避免电流突变对后端敏感元器件造成冲击，同时在滤波回路中与电容配合构成LC滤波网络，滤除线路中的高频杂波分量，保障供电回路的输出稳定性。从结构设计来看，这款电感器采用EI型叠片铁芯作为磁路载体，绕组采用漆包线分层绕制在绝缘骨架上，绕组与外部安装框架之间预留了足够的电气绝缘间隙，避免高压工况下出现爬电击穿问题。外部的安装框架采用冷轧钢板冲压折弯成型，上下两端的安装支脚都开有长圆形安装孔，能够适配安装面上一定范围的孔位偏差，降低柜体内部安装时的对位难度；顶部的压条通过六角螺栓与两侧支架锁紧，将铁芯与绕组整体牢牢固定在框架内部，避免设备运行过程中受振动影响出现绕组移位、铁芯叠片松散的问题，同时压条与铁芯之间垫有绝缘缓冲垫片，既可以分散锁紧压力避免铁芯局部受力变形，也能阻断金属框架与铁芯之间的导电通路，减少框架上的涡流损耗。在安装边界上，这款电感器的整体外形为方正立式结构，安装支脚向四个方向伸出，安装时需要在安装面板上预留对应四个支脚的固定空间，同时器件上方要预留足够的接线操作空间，侧面与相邻元器件之间要留出不小于安全规范要求的电气间隙，满足不同电压等级下的绝缘防护要求。绕组的引出端设置在骨架顶部的接线位，可直接通过螺栓压接导线，不需要额外的转接端子，减少了线路连接的接触点，降低了回路接触电阻带来的损耗。在实际选型应用中，这类结构的电感器通常适配小功率工频交流回路、直流整流后的滤波回路，相比无框架的灌封电感，它的结构强度更高，散热条件更好，能够在工业现场多粉尘、有持续振动的工况下长期稳定运行，框架的接地端子可以直接接入柜体接地排，提升器件运行的安全防护等级。设计建模过程中，需要重点关注铁芯叠厚、绕组线径与框架内腔尺寸的匹配关系，既要保证绕组与铁芯能够顺利装入框架，也要避免间隙过大导致器件运行时出现共振异响，同时安装孔的位置尺寸需要严格对齐通用安装规范，保障器件的互换性，方便后期运维过程中的备件替换。
