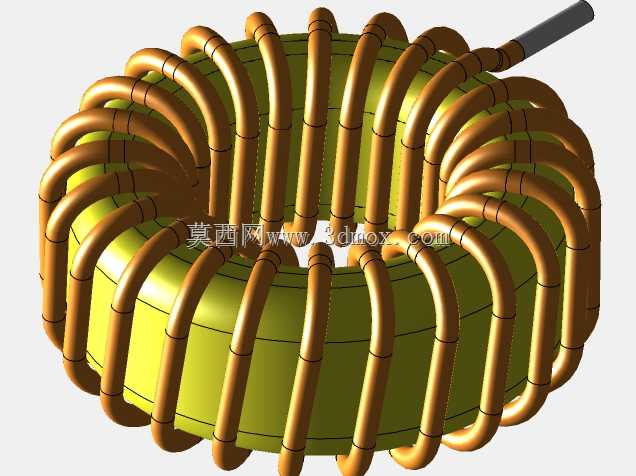

磁环绕线式环形电感三维结构

项目分类:3D模型 发布时间:2021-09-02 ID:261678
  • 磁环绕线式环形电感三维结构

在开关电源、DC-DC转换模块、EMI滤波电路的设计选型中,环形绕线电感是极为常用的被动功率元件,这类元件凭借闭合磁路带来的低磁漏、高耦合效率特性,常被用于小功率供电回路的储能、差模噪声抑制场景,相比工字电感、贴片功率电感,环形结构的磁芯能让绕组均匀包覆在磁环外周,工作时的电磁辐射外泄量更低,对周边敏感器件的电磁干扰更小,尤其适合高密度排布的车载电子、工业控制板卡内部使用。这款环形电感的磁芯采用标准锰锌铁氧体材质,磁环外径13mm、内径8mm、轴向高度5mm,属于小尺寸功率电感范畴,绕组采用线径0.6mm的漆包圆铜线多层密绕,绕组出线端做了浸锡预处理,方便后续插件焊接时快速上锡,避免漆皮残留导致的虚焊问题。建模过程中优先还原了绕组的实际排布逻辑,没有采用简化的螺旋线扫掠敷衍处理,而是按照实际绕线的层叠顺序逐圈排布铜线,每一圈铜线之间保留了实际生产中0.05mm左右的漆皮绝缘间隙,磁环与绕组之间的绝缘层厚度也按照常规安规要求做了还原,能够直接用于电路板的EMC仿真、结构干涉检查环节。从安装边界来看,这款电感的最大外径受绕组外层凸起影响约为15mm,轴向总高度包含出线端弯折余量约为7mm,插件引脚的出线间距为5mm,适配标准2.54mm间距的PCB焊盘,在做板卡布局时,需要在电感周边预留至少1mm的安全距离,避免绕线外层与周边金属壳体、其他元件引脚发生接触短路。实际选型应用中,这款电感的额定饱和电流为3-5A,电感量47uH,适合作为5V/12V小电流供电回路的储能电感,也可用于信号回路的高频噪声滤波,建模时还原的绕组排布细节,能够帮助结构工程师在设计阶段就准确评估元件的实际占用空间,避免后期打样时出现元件与壳体、接插件的干涉问题,同时也能为热仿真提供准确的绕组发热体模型,模拟长时间满负载工作时的电感温升分布。
