三缸发动机曲柄连杆活塞组结构设计

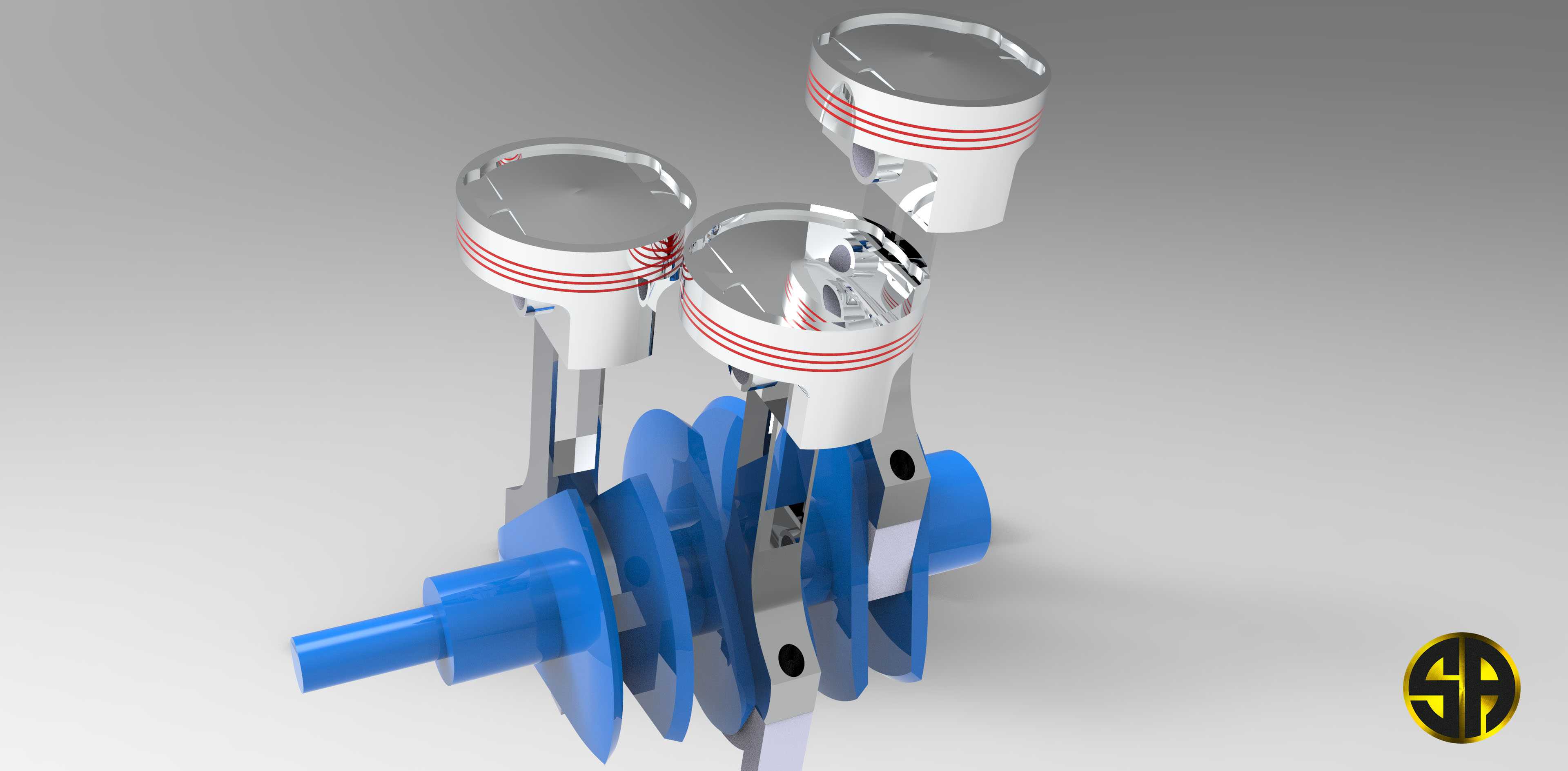

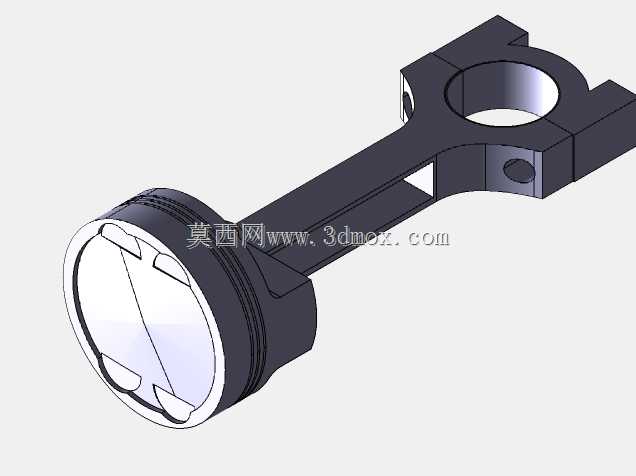

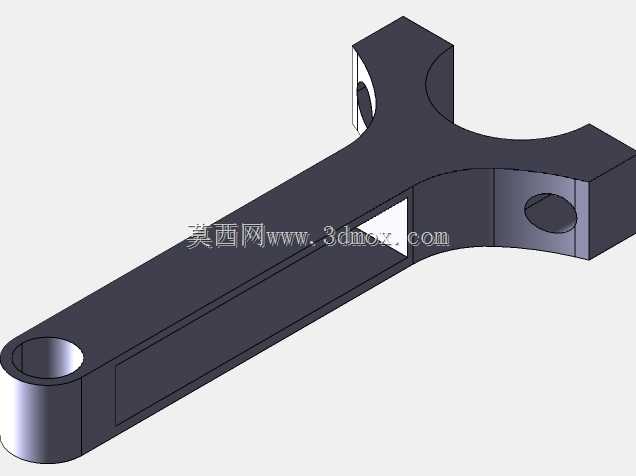

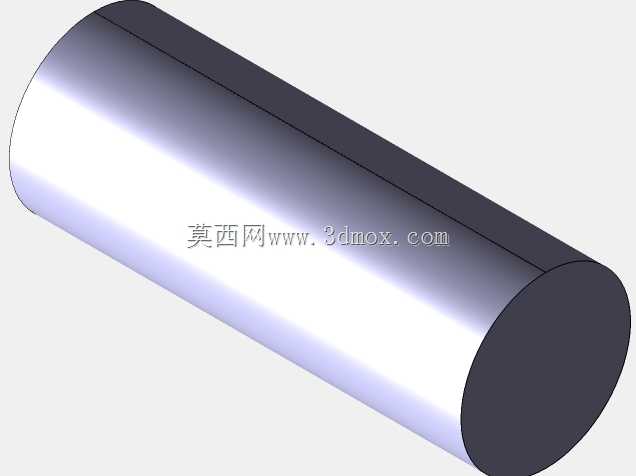

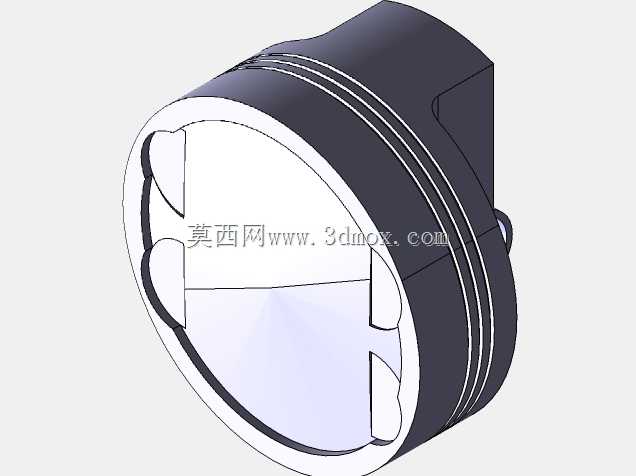

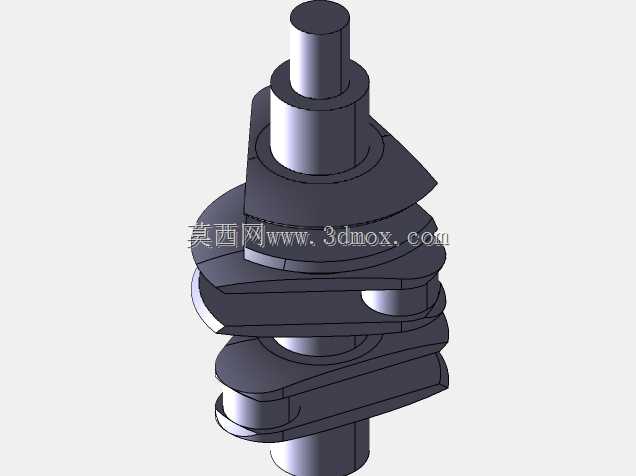

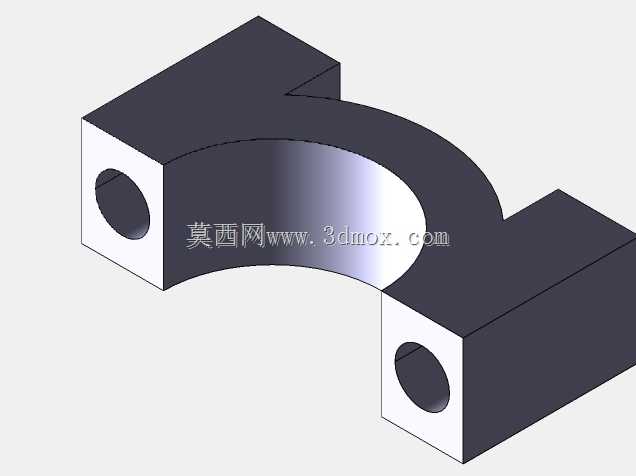

这套曲柄连杆活塞组件是三缸往复式内燃机的核心运动转换单元，直接承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩输出的核心功能，广泛适配小排量乘用车、通用小型发电机组、农用作业机械等搭载三缸动力的设备场景。从结构设计逻辑来看，整套组件的匹配精度直接决定了动力输出的平顺性、机械损耗水平以及整机运行寿命，建模过程中完全遵循内燃机动力传递的实际受力路径做结构还原。活塞部分采用了典型的汽油机活塞造型，顶部的凹坑结构是为匹配燃烧室压缩比设计的避让与气流引导结构，三道环槽分别对应气环与油环的安装位，活塞销座的加强筋结构完全按照实际受力方向做了加厚处理，可承受燃气爆发瞬间的高频冲击载荷，活塞裙部的型线设计考虑了热态膨胀后的配合间隙，避免冷态敲缸与热态拉缸的问题。连杆部分采用了工字形截面的锻钢件造型，大小端的衬套、轴瓦安装位都做了精准的尺寸还原，杆身的过渡圆角完全避开应力集中区域，可在往复惯性力与燃气压力的交替载荷下保证结构强度，大端的剖分结构也还原了实际装配的工艺设计，满足曲轴连杆轴颈的装配需求。曲轴部分为三缸机专属的120度夹角曲拐布置，这种布置方式可平衡一阶往复惯性力，降低整机运行的振动水平，主轴颈与连杆轴颈的重叠度设计符合高转速动力的强度要求，前后端的轴伸结构分别对应前端轮系与后端飞轮的安装边界，平衡块的造型与重量匹配完全按照曲拐离心力平衡要求做了还原，可抵消曲拐旋转过程中产生的离心载荷。整套模型的装配关系完全还原实际装机状态，活塞销与连杆小端、活塞销座的配合间隙，连杆大端与连杆轴颈的配合公差，曲轴主轴颈与缸体主轴承座的安装定位关系都做了符合工程实际的还原，可直接用于动力总成的结构教学、运动仿真验证，也可作为三缸机外围部件设计的装配基准参考，在做整机布置时，可直接提取该组件的外形尺寸边界，匹配缸体、缸盖、油底壳等周边部件的安装空间，避免出现运动干涉问题。
