试验用双缸V型直联发动机结构设计

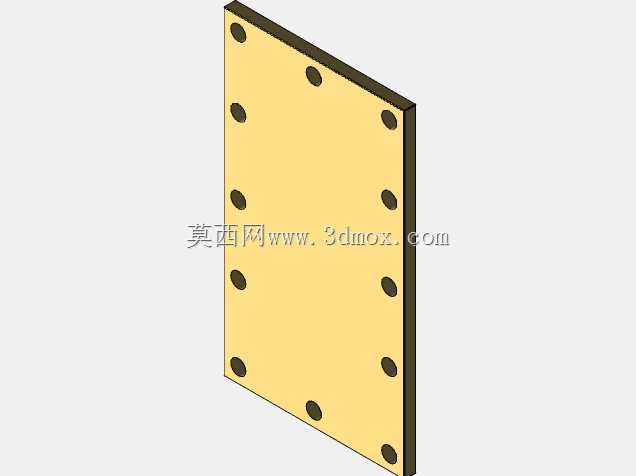

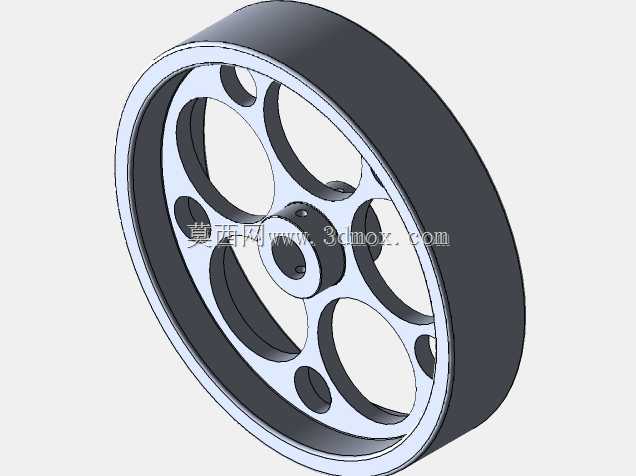

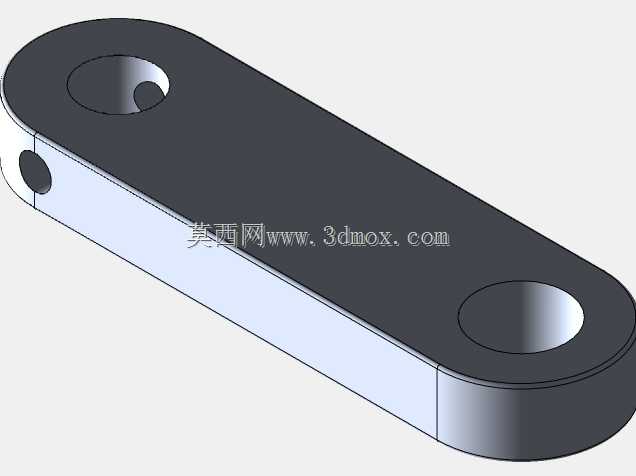

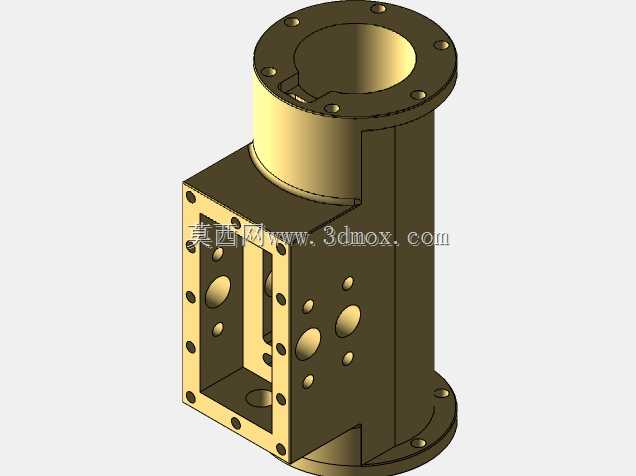

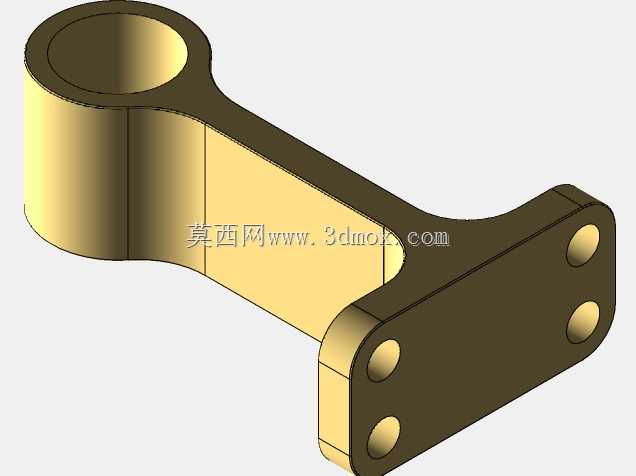

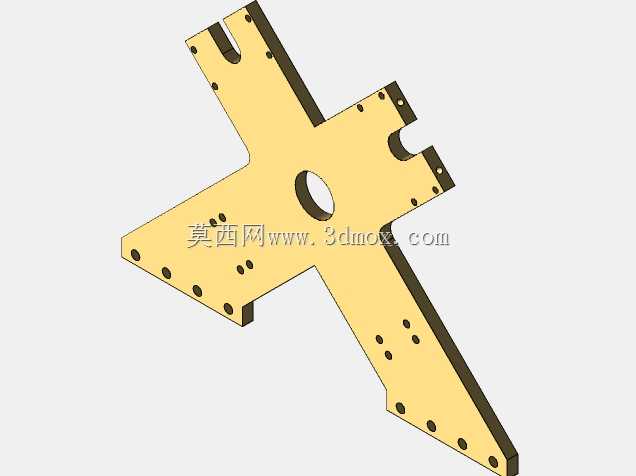

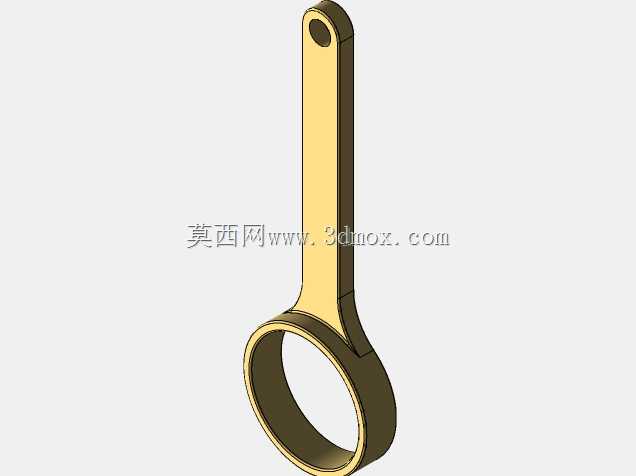

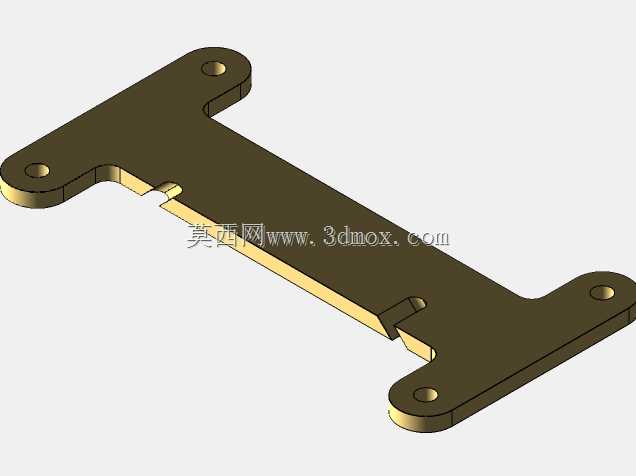

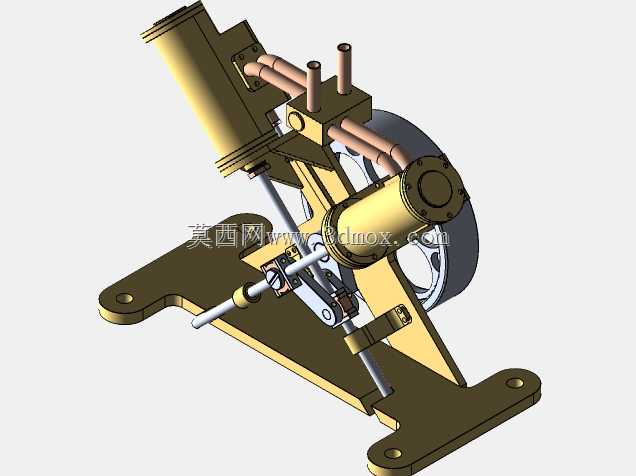

这款双缸V型直联动力装置，主要面向小型动力试验场景开发，可用于高校内燃机原理教学试验、小型动力装置性能验证、特种小型设备动力匹配测试等场景，区别于量产车用发动机，其结构做了大量适配试验场景的优化，方便测试人员快速拆装调整部件、布设传感线路、观测内部传动运行状态。从结构布局来看，两个气缸采用V型夹角布置，相比直列双缸结构大幅缩短了整机轴向尺寸，降低了安装时的轴向空间占用，直联的传动设计省去了额外的联轴器转接结构，动力输出端可直接连接测功设备或者被驱动负载，减少了传动环节的功率损耗，也降低了传动间隙带来的测试数据误差。底座采用一体式铸造型安装支架，支架上预留了四个对称布置的安装通孔，安装时可通过螺栓直接固定在试验台架的T型槽上，安装边界规整，不需要额外设计转接工装，支架的加强筋结构沿着受力方向布置，可抵消双缸交替做功带来的振动载荷，避免试验过程中整机出现共振偏移。气缸部分的管路接口做了外置式设计，进排气、燃油、润滑管路都布置在气缸外侧的开放空间，方便试验过程中快速更换管路、接入压力或温度传感器，不需要拆解主体结构就能完成测点布设。曲柄连杆机构的侧方预留了观测缺口，试验时可直接观测曲柄连杆的运动状态，也可高速相机捕捉机构运动轨迹，验证动力学仿真的计算结果。飞轮部分采用外露式安装设计，可根据不同试验需求快速更换不同转动惯量的飞轮，匹配不同的负载特性测试要求，不需要拆解曲轴箱就能完成飞轮更换，大幅缩短试验准备周期。整机的结构设计优先服务于试验场景的拆装便利性、测点布设便利性、参数调整便利性，所有连接紧固件都采用标准件，易损件都采用通用规格，降低试验过程中的备件成本，各部件的配合公差都做了明确标注，建模过程中完整还原了各部件的装配间隙、运动干涉检查结果，可直接用于结构教学、装配仿真、动力学仿真分析，也可作为小型特种动力装置开发的结构参考，帮助设计人员快速完成初始方案的结构搭建，减少基础建模的重复工作量。
