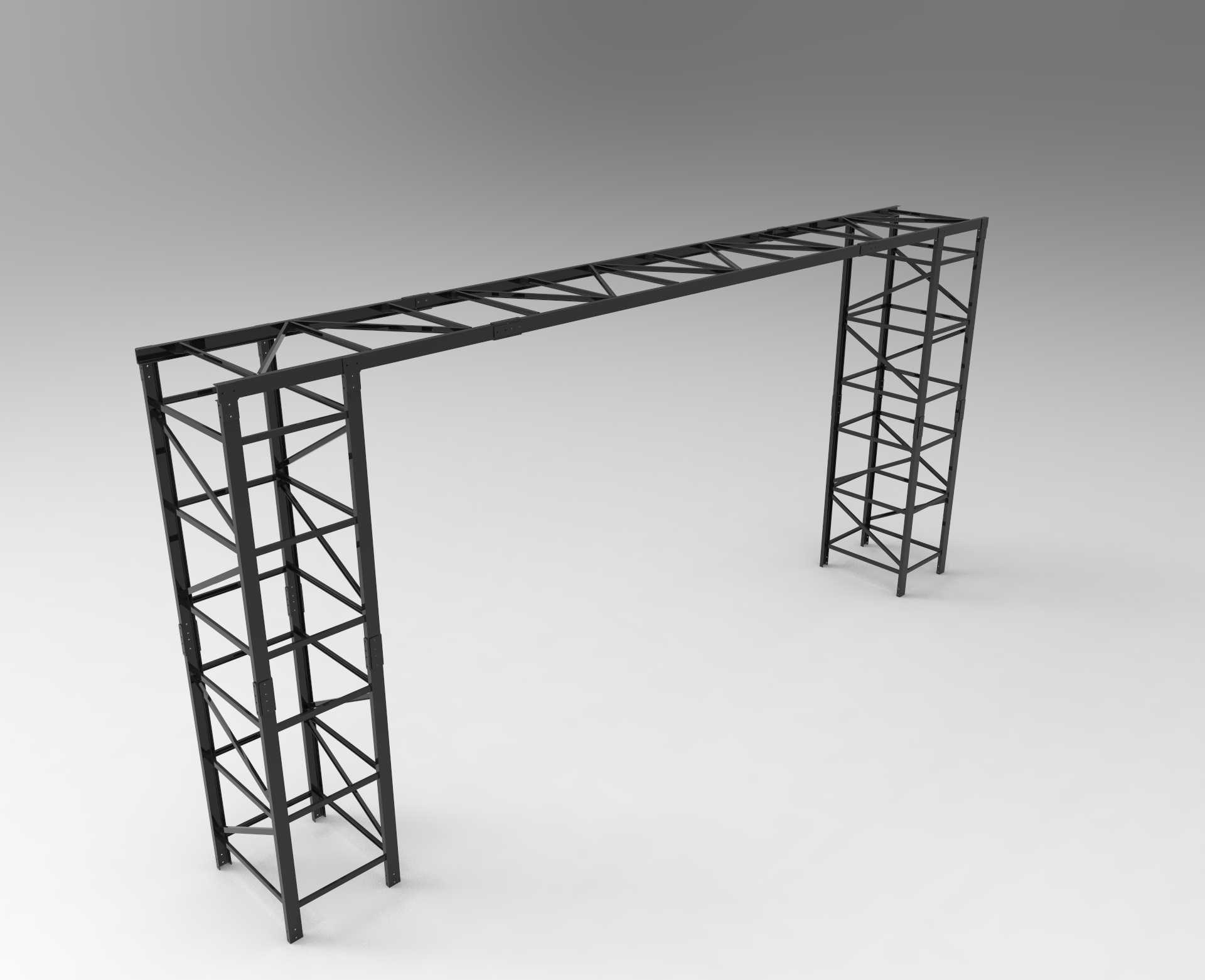

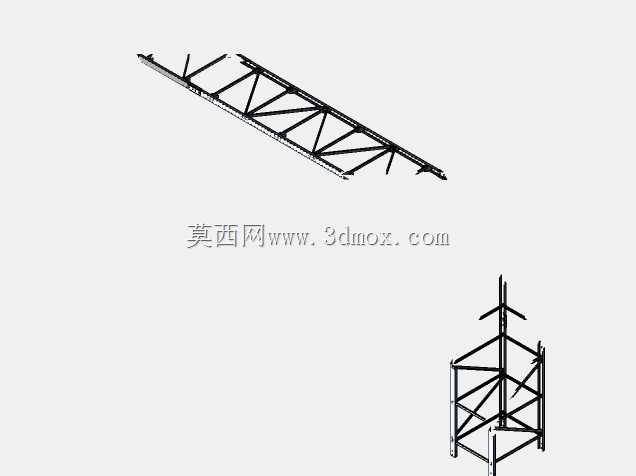

UPN与L角型材螺栓连接桁架结构

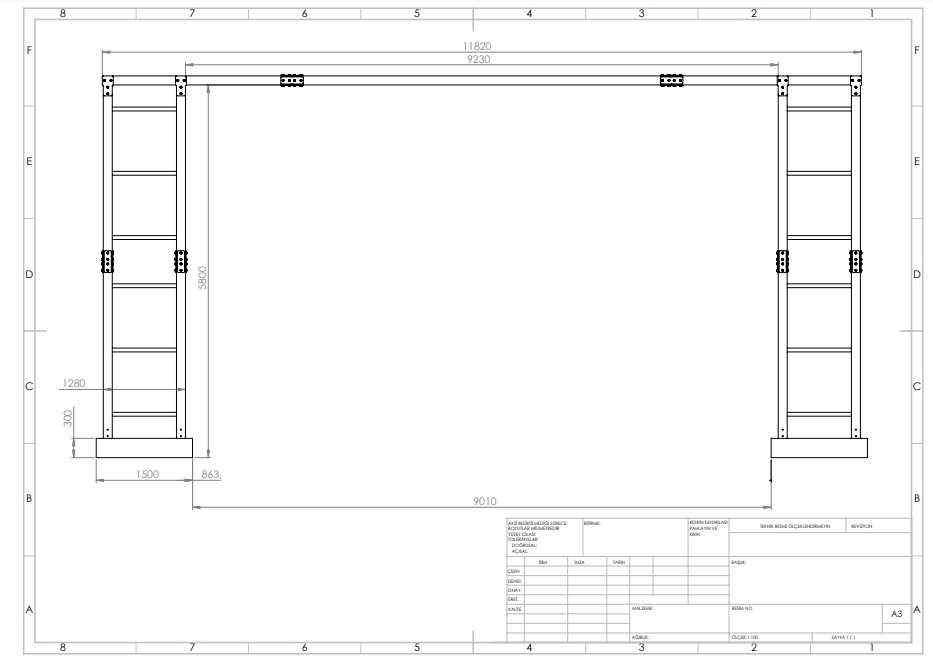

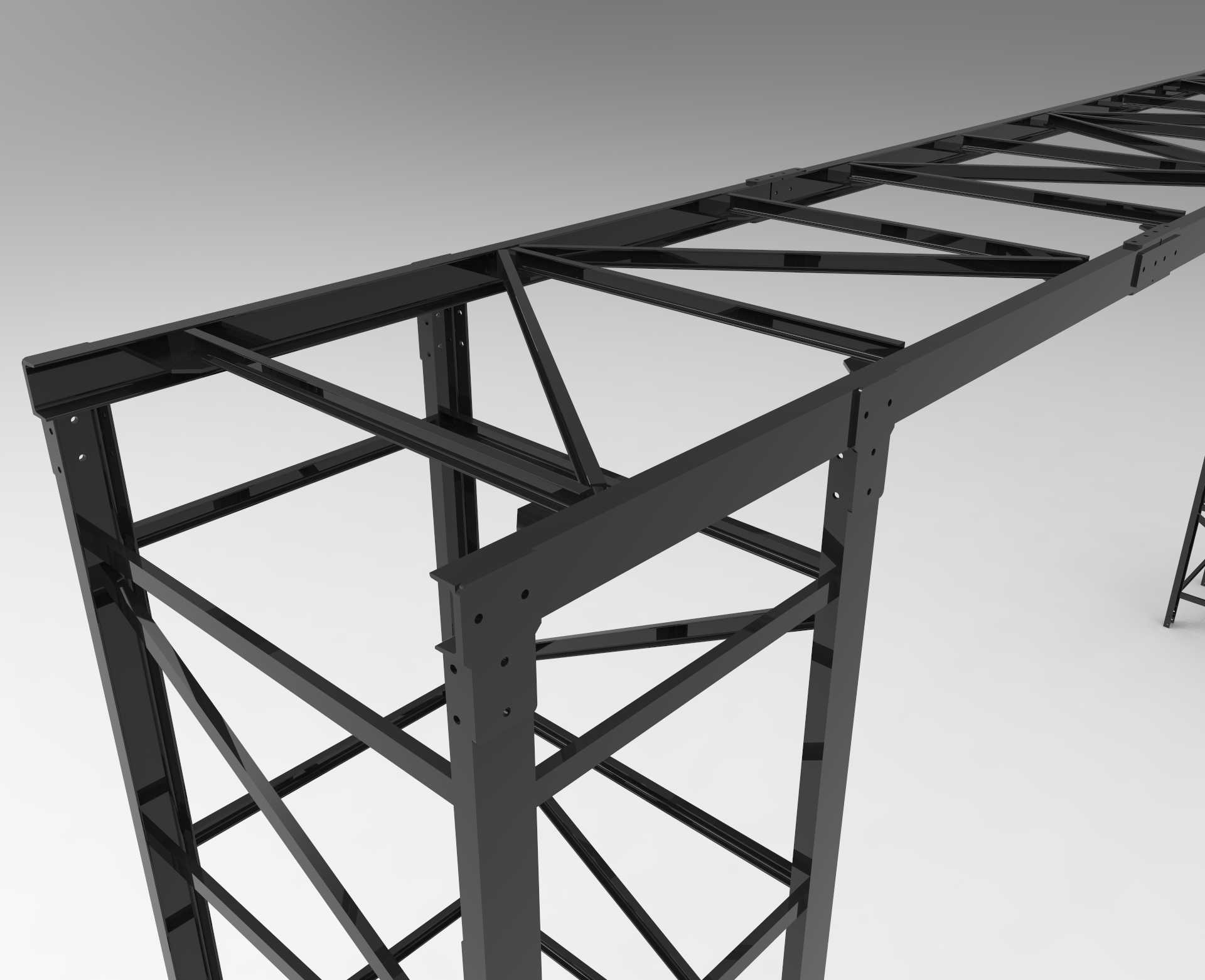

这类采用UPN槽钢与L型角材搭配螺栓连接的桁架结构，常应用在厂区物料输送栈桥、小型人行便桥、设备检修操作平台的承重主梁段，也可作为大跨度轻型屋面的承重檩条支撑体系，在户外临时施工通道、工业管廊的架空支撑段也能见到同类型结构的应用。从实际使用场景来看，这类桁架结构不需要现场焊接作业，所有构件均在加工车间完成下料、钻孔、防腐处理后运抵现场，仅通过标准螺栓即可完成拼装，能大幅缩短现场施工周期，也避免了野外焊接作业带来的质量不稳定、防火要求高的问题，尤其适合对施工周期要求紧、现场动火作业受限的厂区改造项目。设计层面上，整体采用三角形腹杆排布逻辑，上下弦杆选用UPN槽钢作为主要受力构件，承担纵向的弯矩与拉压载荷，腹杆部分采用等边角钢，通过节点板与弦杆实现螺栓连接，所有连接节点的螺栓排布均避开型材的应力集中区域，孔位公差控制在合理范围内，保证现场拼装时不需要额外扩孔即可顺利装配。结构的截面高度根据跨度需求做匹配设计，常规应用场景下截面高度为跨度的1/12到1/18，单段桁架的长度控制在运输车辆的常规载货尺寸边界内，方便陆路运输，宽度方向则根据上部承载的载荷类型调整，比如作为输送栈桥使用时，宽度匹配输送带支架的安装尺寸，预留出巡检通道的安装空间；作为操作平台主梁时，宽度匹配平台铺板的支撑跨度要求。安装边界上，桁架两端预设连接法兰板，可与下部支撑立柱、端部连接梁通过螺栓实现刚性连接，节点处的螺栓规格根据剪力、拉力计算值匹配，所有型材的壁厚选择兼顾承重能力与结构自重，避免不必要的材料冗余，腹杆的角度设置在45度到60度区间，保证杆件受力均匀，减少长细比过大带来的失稳风险。实际使用中，这类结构的维护成本较低，仅需要定期检查螺栓预紧力、表面防腐层的完好情况即可，相较于焊接结构，后期局部构件出现损伤时，可以直接拆卸更换损坏的杆件，不需要整体切割返修，能大幅降低后期运维的工作量与成本。
