法兰连接锥杆式直通截止调节结构

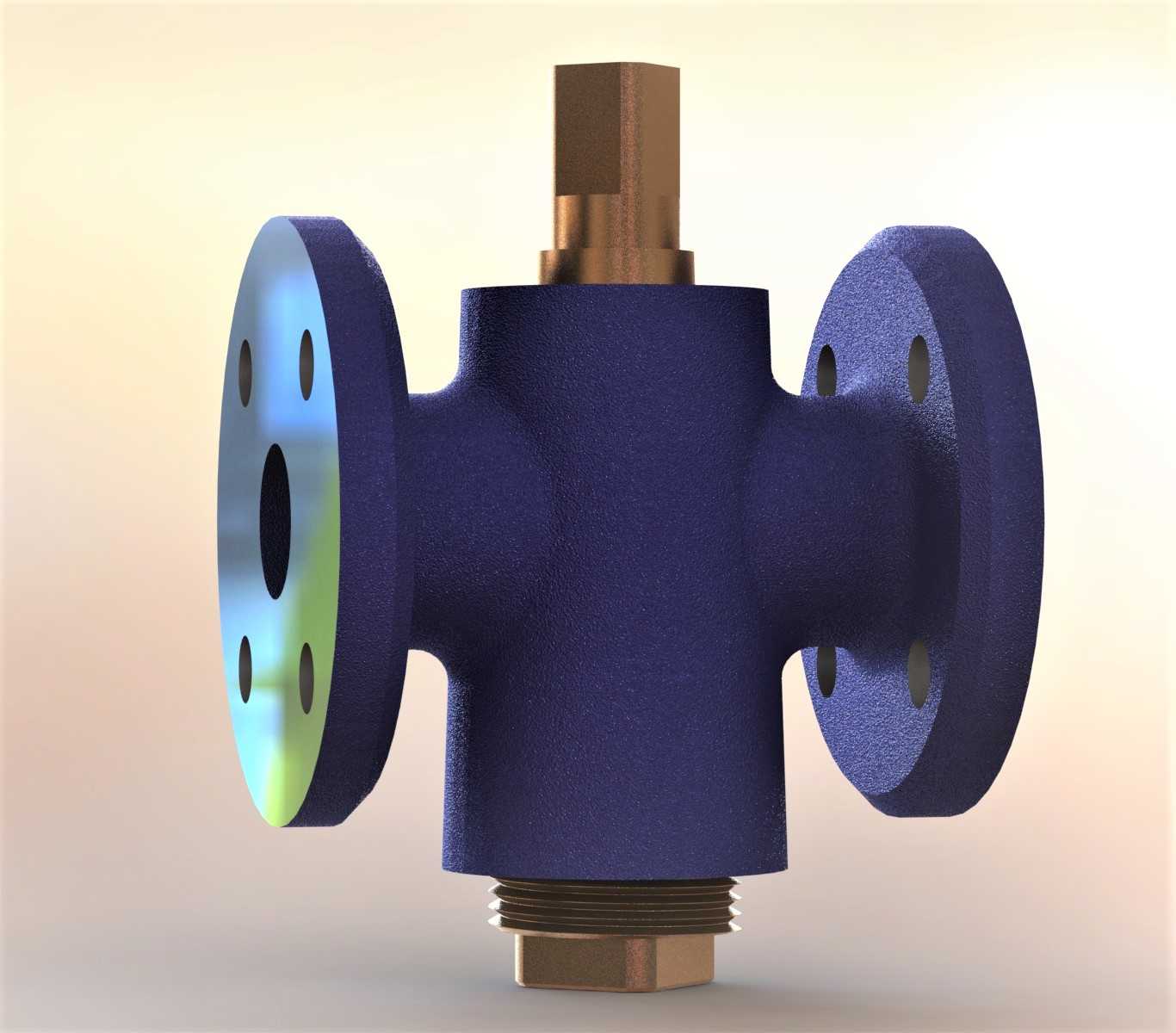

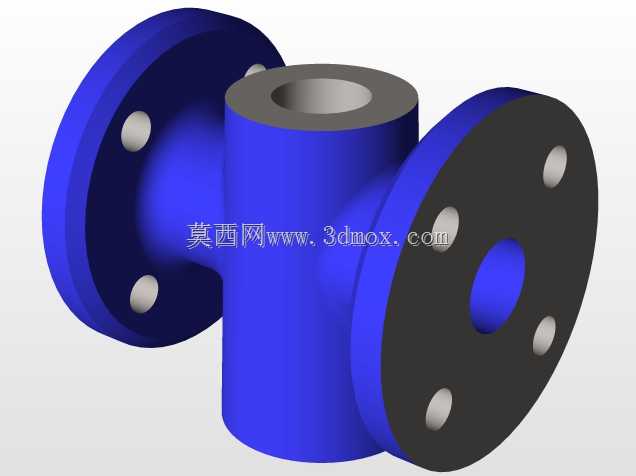

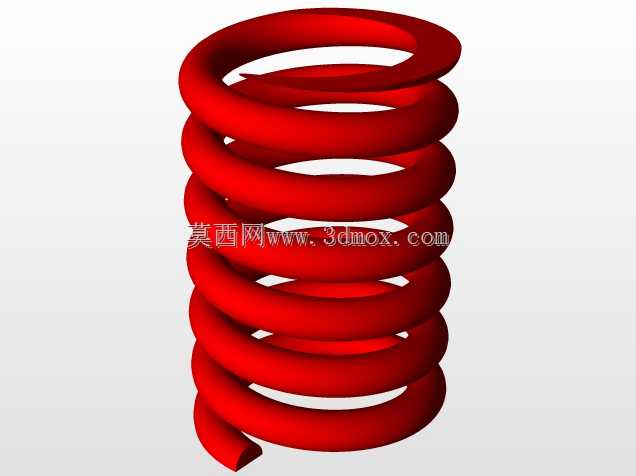

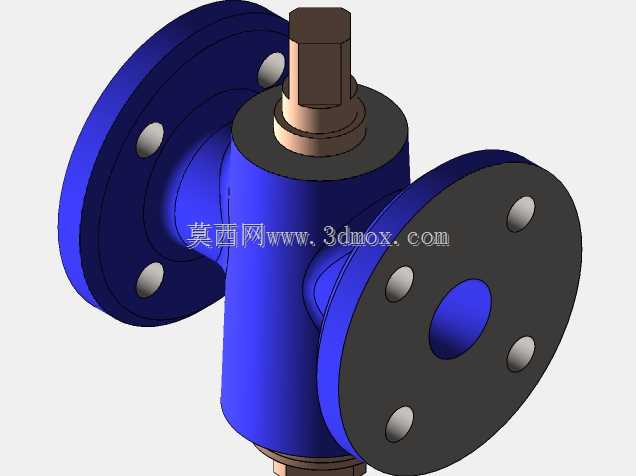

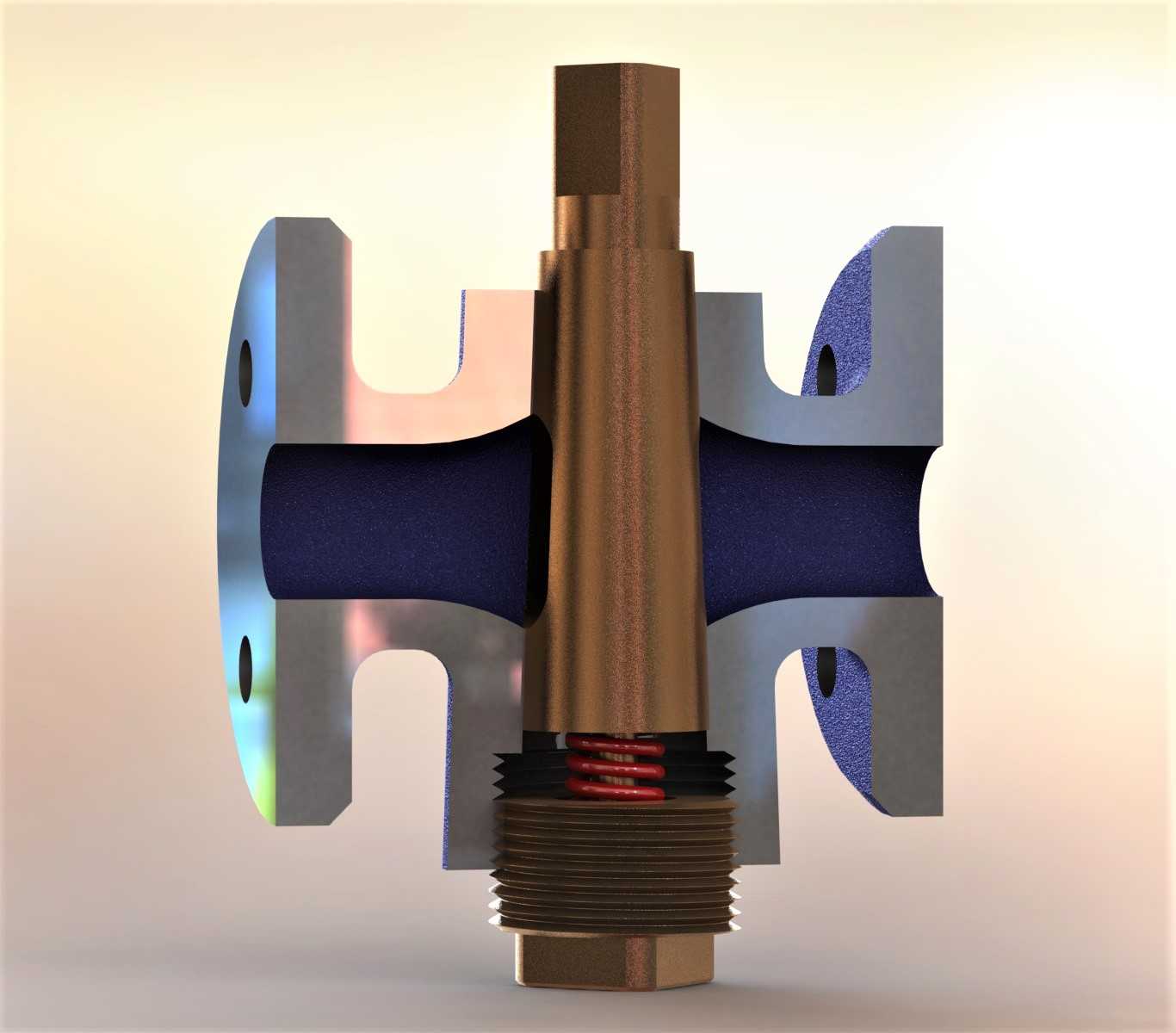

该结构为直通式法兰连接截止调节构件，主要应用在建筑给排水、小型工业流体输送、暖通管路系统中，承担管路通断控制、流量微调的功能，适配常温清水、低粘度无腐蚀性流体介质的输送场景，常安装在管路支路入口、设备进水端位置，作为末端控制单元使用。从结构设计来看，主体采用对称式法兰对接结构，两侧法兰端面预留标准螺栓过孔，可直接与同公称通径的管路法兰配对安装，安装时无需额外转接构件，法兰密封面为凸面形式，适配常规橡胶或石棉密封垫片，可满足1.6MPa级别的管路静压密封要求。中间的锥型阀杆为核心调节构件，阀杆下部与阀体流道配合段采用锥面密封结构，相比平面密封结构，锥面配合的调节线性度更好，在小开度调节时不会出现流量突变的情况，阀杆下部设置的弹簧构件可在阀杆不受下压作用力时自动复位，实现管路的自动截断，避免误操作导致的介质泄漏。阀杆上部的多棱柱结构为操作配合端，可配套专用的钥匙式操作件进行开关调节，非专用工具无法操作，可有效避免无关人员随意开关管路，适合安装在公共区域管路、户外供水支路上使用。流道部分采用直通式等径设计，介质流经阀体时的流阻更小，相比角式结构的阀体，直通结构的压力损失可降低30%左右，适合对管路压损有要求的重力流、低压输送场景。设计过程中，阀杆与阀体的配合间隙控制在0.02-0.05mm区间，既保证阀杆上下动作的顺畅性，又避免间隙过大导致的介质内漏，阀杆表面做了防锈镀层处理，可长期在潮湿管路环境下使用，不会出现锈死卡涩的问题。安装边界方面，两侧法兰的端面间距、螺栓孔中心距均遵循常规低压法兰的尺寸规范，可直接替换同通径的老式截止阀，无需改动原有管路的安装位置，阀杆顶部的操作端高出阀体上表面足够距离，操作时不会被周边管路构件遮挡，配套的专用操作件可直接套入多棱柱段，旋转即可实现开度调节，操作力矩适中，无需借助加力杆即可完成全行程开关动作。
