带导向限位结构的小型皮带输送装置

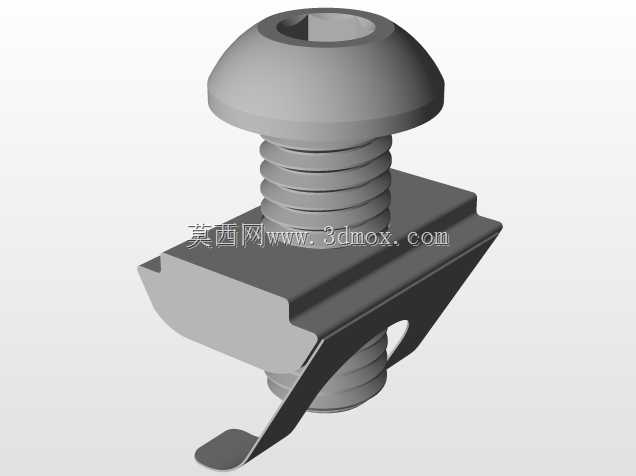

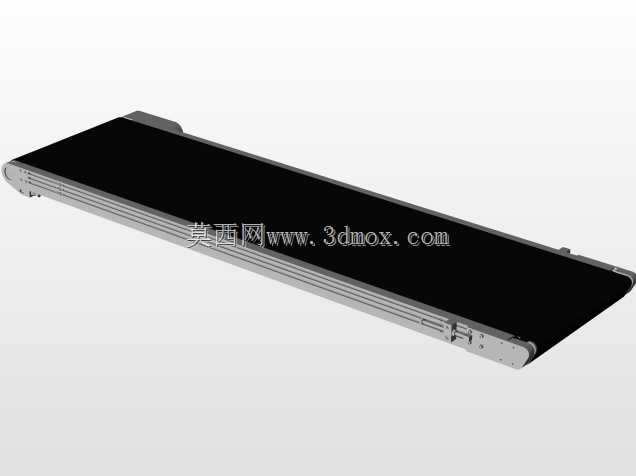

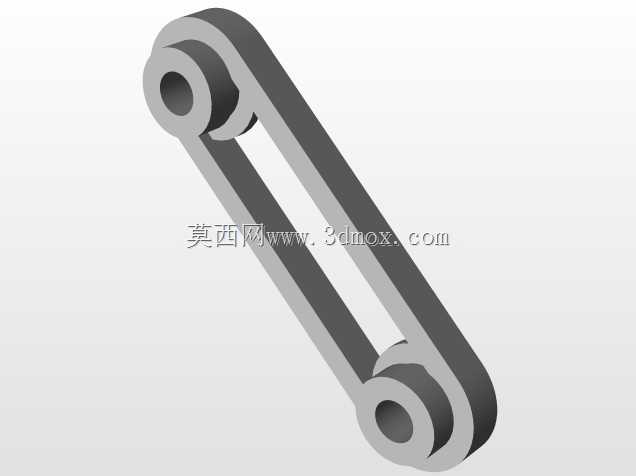

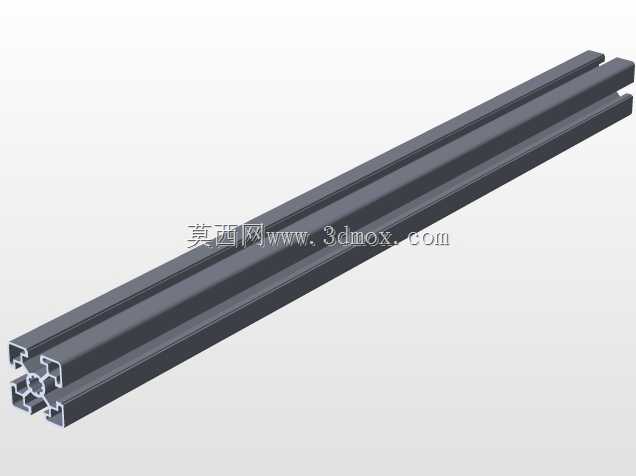

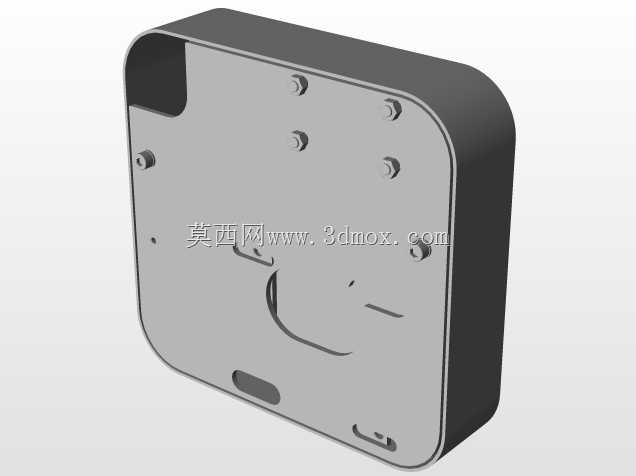

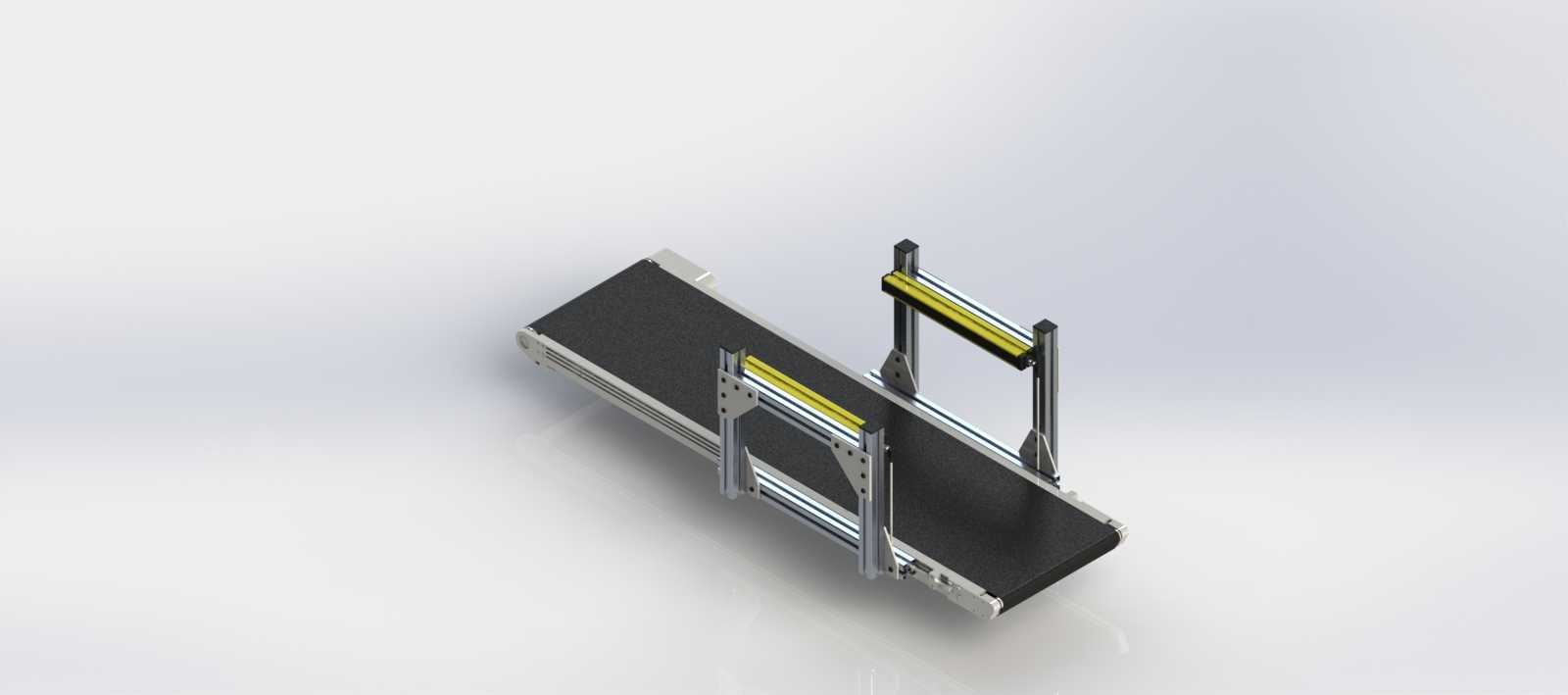

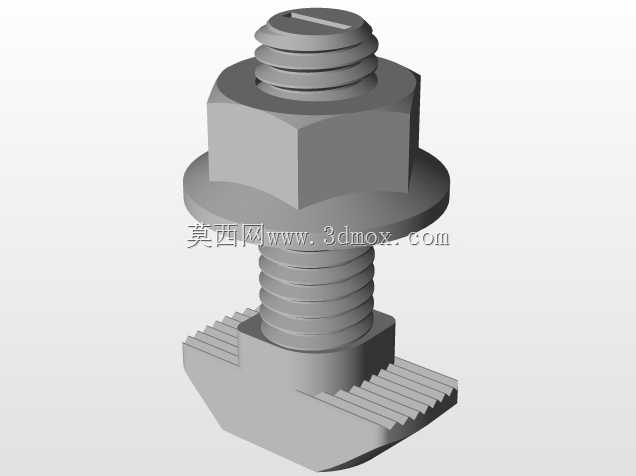

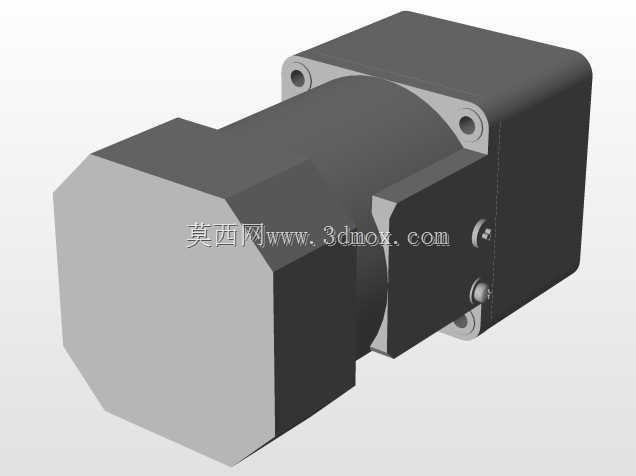

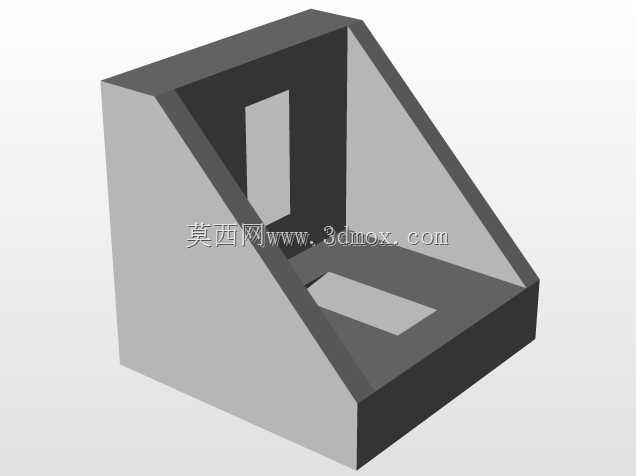

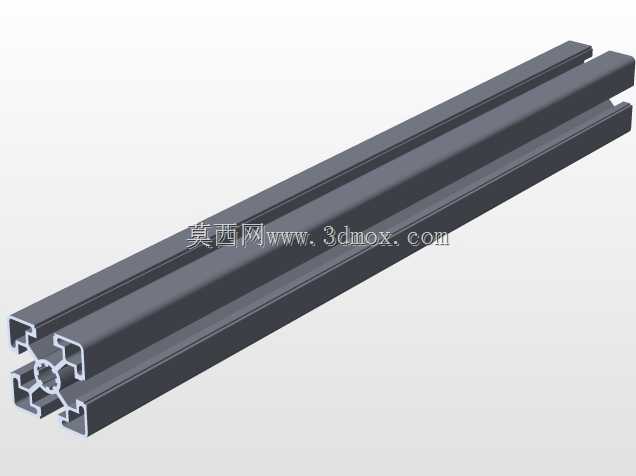

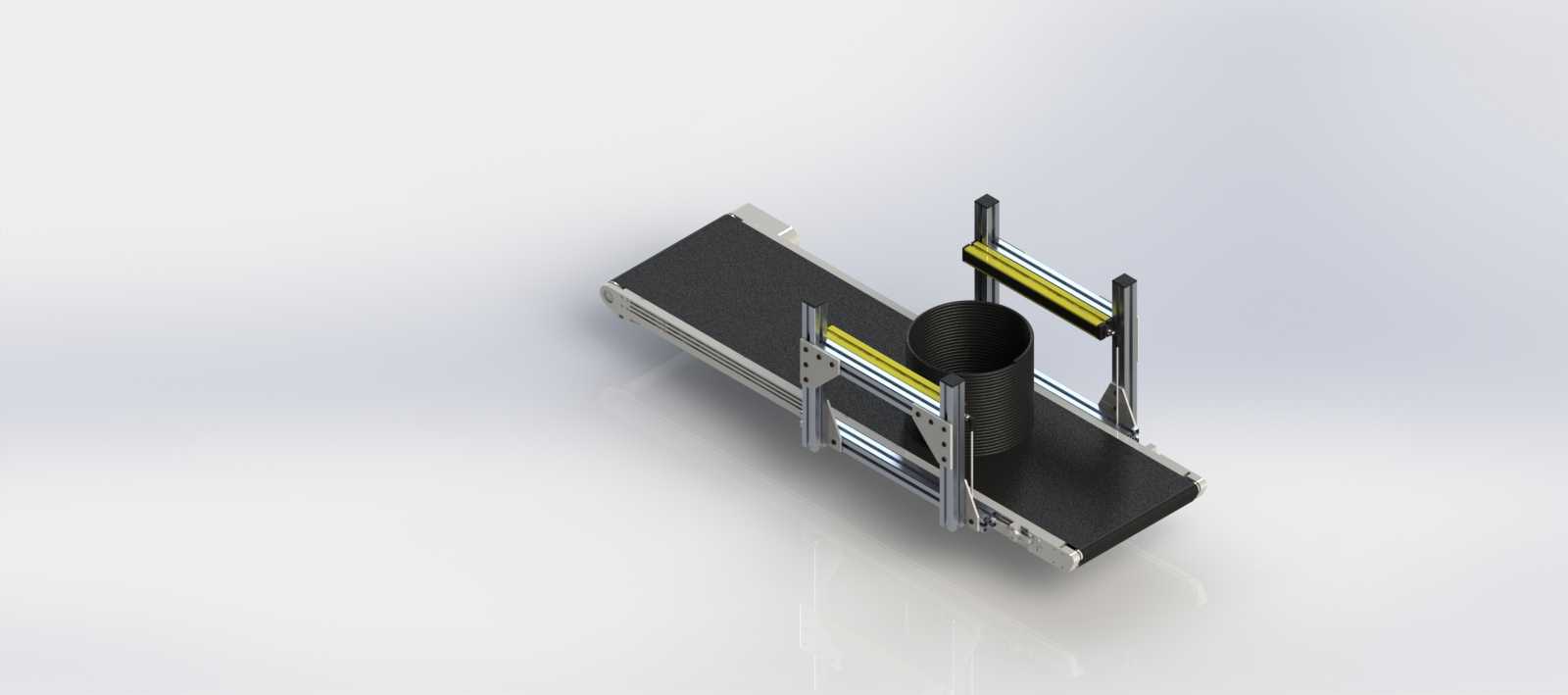

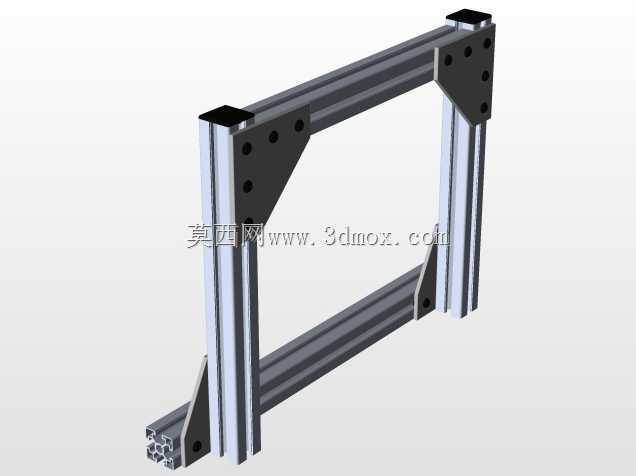

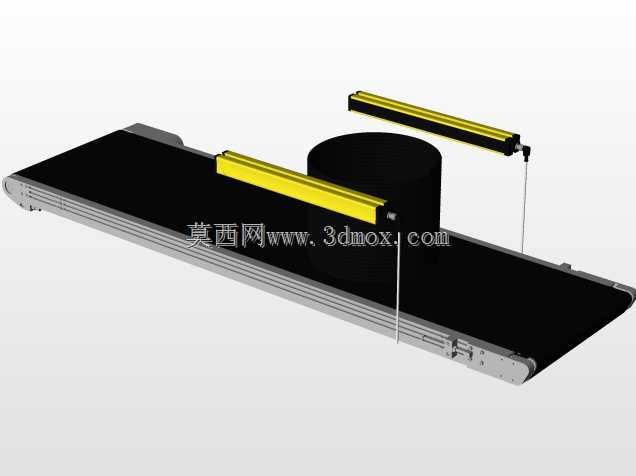

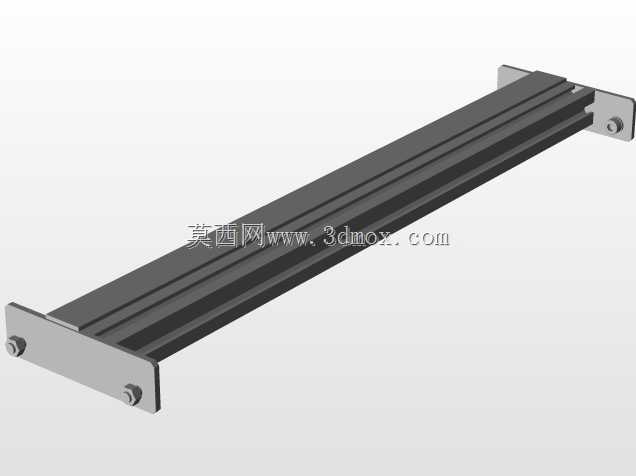

这款小型皮带输送装置主要面向精密装配、小件检测、电子元器件加工等工位的短距离物料转运场景，在桌面级自动化工作站、小型生产线接驳环节中，可承担工件在相邻工序间的平稳传递任务，适配重量较轻、外形规整的柱状、块状零件输送需求，能有效衔接上下料机构与加工、检测工位，减少人工转运的重复操作。装置主体采用平皮带作为承载输送面，皮带张紧结构集成在两端的辊筒安装座内，可通过侧边的调节螺栓调整皮带张紧度，避免长期运行后皮带打滑、跑偏的问题，辊筒采用两端带深沟球轴承的支撑结构，运行阻力小，长时间运转无明显卡顿。输送面两侧设置了可调式导向限位支架，支架采用铝型材立柱搭配横向导向条的结构，导向条与皮带表面预留1-2mm间隙，既可以引导物料沿输送方向直线行进，避免物料从皮带侧边掉落，也可根据输送物料的外径尺寸调整两侧导向条的间距，适配不同规格的工件输送需求，导向条表面粘贴有低摩擦系数的耐磨条，减少物料与导向件接触时的阻力，防止工件表面被刮花。装置中部设置的圆柱形围挡结构，可对接上方的落料机构，让从上方落下的工件准确落在皮带中部的输送区域内，避免落料位置偏移导致的物料卡滞、掉落问题，围挡底部与皮带表面预留足够的过件间隙，不会干涉工件随皮带的行进动作。从安装边界来看，该输送装置整体采用窄型长条形布局，底部预留有标准的安装孔位，可直接固定在工作台面或者设备机架上，整机高度较低，不会遮挡周边工位的操作视野，两端的辊筒端座做了圆弧过渡处理，避免安装调试过程中剐蹭操作人员。设计过程中优先考虑了工位适配性，整体结构做了轻量化处理，机架采用折弯钢板焊接后做喷塑处理，兼顾结构刚性与设备自重，方便根据产线调整需求快速移位安装，驱动端可根据实际安装空间选择端部驱动或者底部中间驱动的布局，适配不同的工位安装空间限制，皮带运行速度可搭配调速电机实现0.1-0.5m/s范围内的无级调节，匹配不同工序的生产节拍，在小件分拣、样品输送、实验室小型物料传输场景下都能稳定运行。两侧的导向支架采用快拆式锁紧结构，更换输送物料规格时无需拆卸整机，仅需松开锁紧手柄即可调整导向位置，大幅缩短产线换型的调试时间，皮带表面采用哑光防滑材质，输送轻质工件时不会出现打滑偏移的问题，整体结构无易积尘的死角，日常维护仅需定期擦拭皮带表面、检查轴承润滑状态即可，运维难度较低。
