矿用长距离物料输送皮带机结构设计

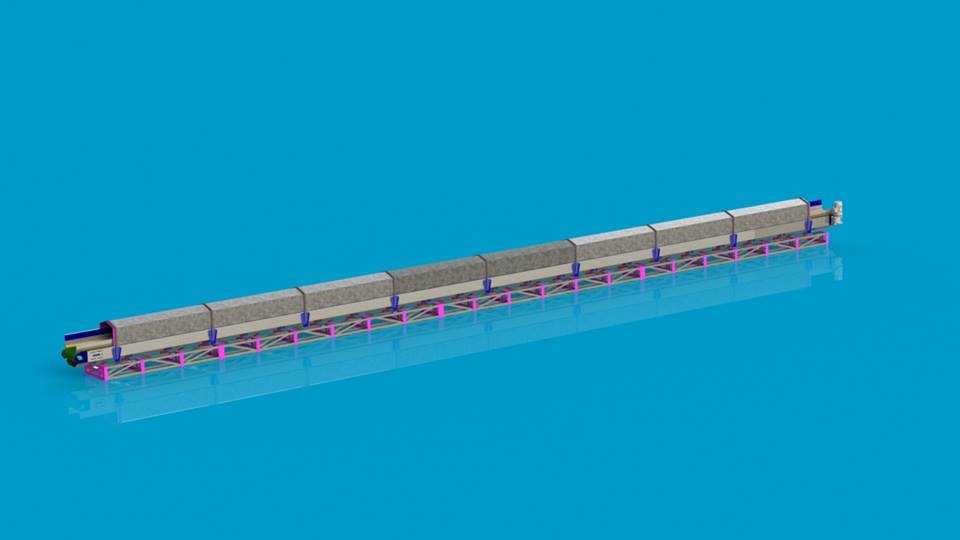

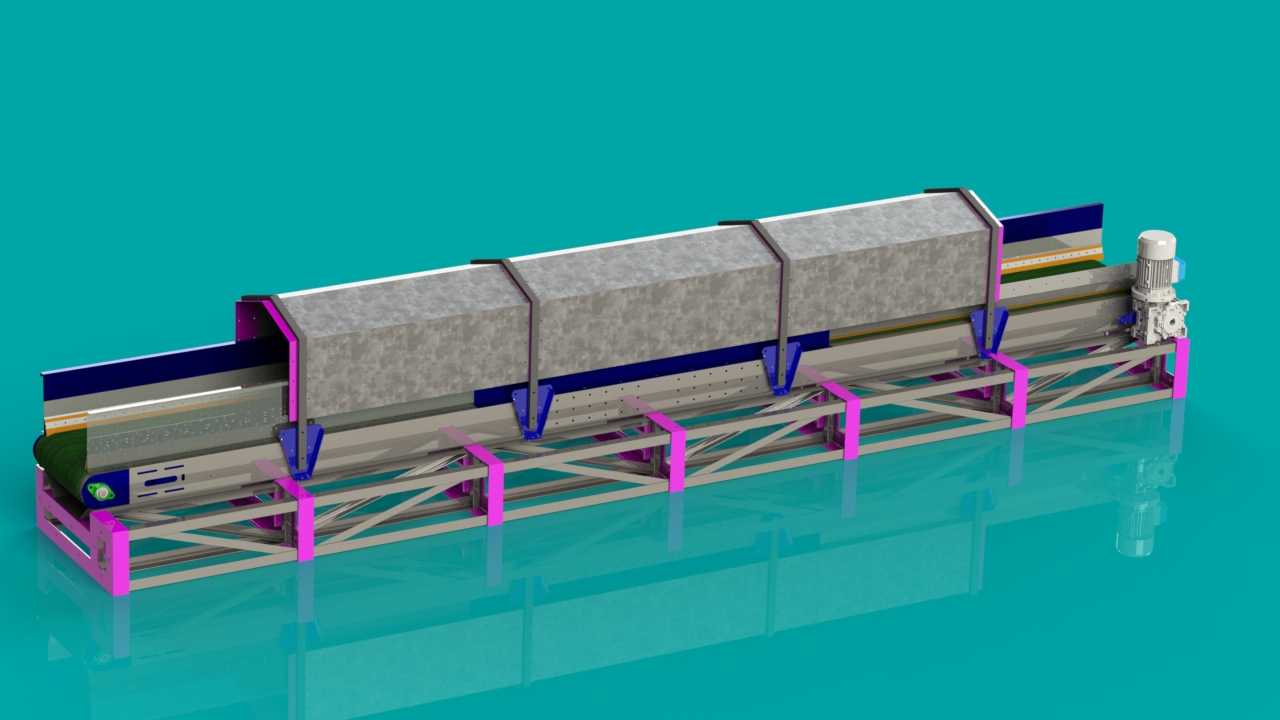

这款长距离皮带输送设备主要面向矿山开采作业场景设计，用于将采掘面产出的矿石、矿渣等散状物料从开采区域持续转运至后续破碎、筛分或仓储工位，解决矿山作业中短距离倒运效率低、人力投入大的痛点，适配露天矿、井下采区等不同作业环境的物料转运需求。设备整体采用分段式模块化机架设计，每段机架长度统一，可根据现场实际输送距离灵活增减段数，无需重新加工整体机架，大幅降低现场安装调整的工作量。机架主体采用型钢焊接成型，支腿位置设置可调节地脚结构，能够适应矿山现场不平整的地面条件，安装时可通过调整地脚高度保证机架整体水平度，避免皮带运行过程中出现跑偏、撒料问题。输送面采用耐磨橡胶皮带作为承载构件，皮带下方间隔布置托辊组，上托辊采用槽型结构，能够增大皮带与散状物料的接触面积，防止大粒径矿石在输送过程中滚落，下托辊采用平行托辊支撑皮带回程段，减少皮带运行的摩擦阻力。设备驱动端布置在机架头部位置，配套张紧装置设置在机架尾部，张紧行程可根据皮带使用后的伸长量灵活调整，保证皮带始终保持合适的张紧力，避免出现打滑、丢转问题。机架两侧设置防护侧板，高度根据输送物料的最大粒径设计，能够阻挡输送过程中物料从侧边撒落，同时减少作业过程中产生的粉尘外溢。设备的安装边界可根据现场需求灵活调整，单段机架宽度适配常规矿用输送通道尺寸，转弯段可配套专用转角机架实现输送路线的转向，无需额外设置多段转运设备，减少物料转运过程中的跌落损耗。设计过程中充分考虑矿山作业的重载特性，所有托辊、滚筒的轴承选型均预留足够的载荷余量，能够承受大粒径矿石的冲击载荷，机架焊接位置均做加强处理，避免长期重载运行下出现结构变形。设备运行速度可根据物料输送量需求调整，适配不同开采产能下的物料转运节奏，配套的防跑偏、急停等安全结构能够保证设备在复杂工况下的运行稳定性，减少日常维护的频次。
