公称通径50毫米升降式止回阀结构设计

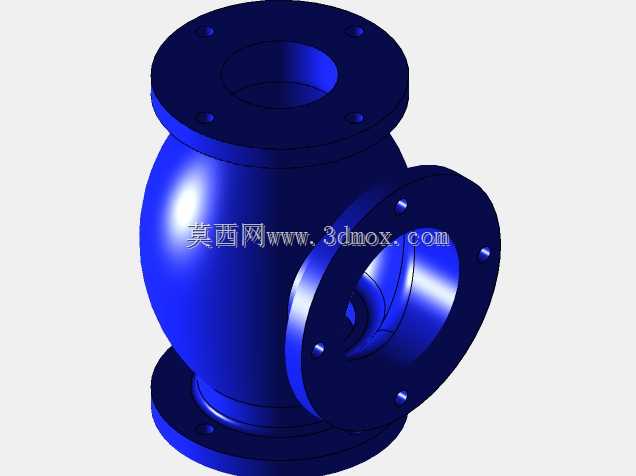

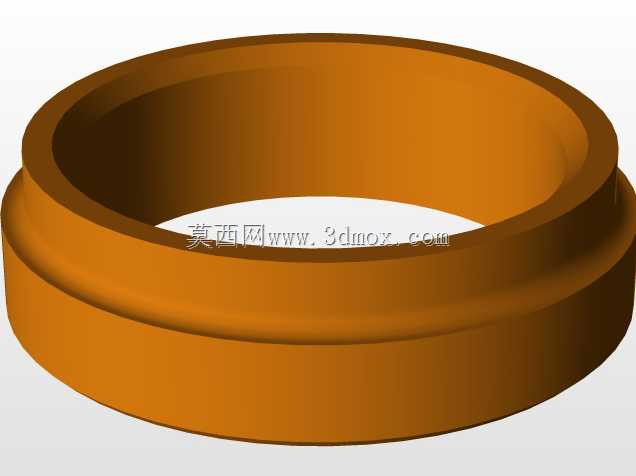

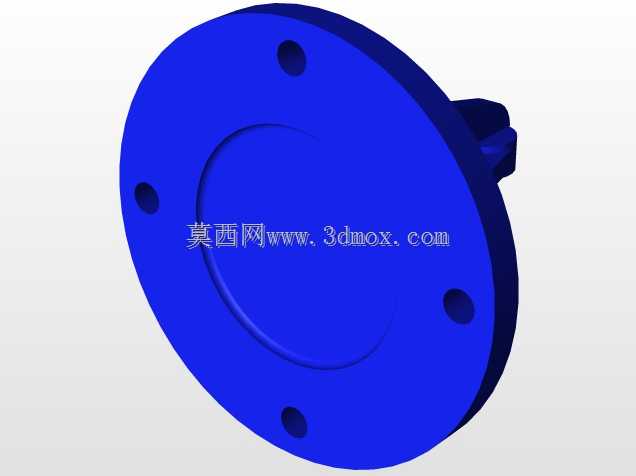

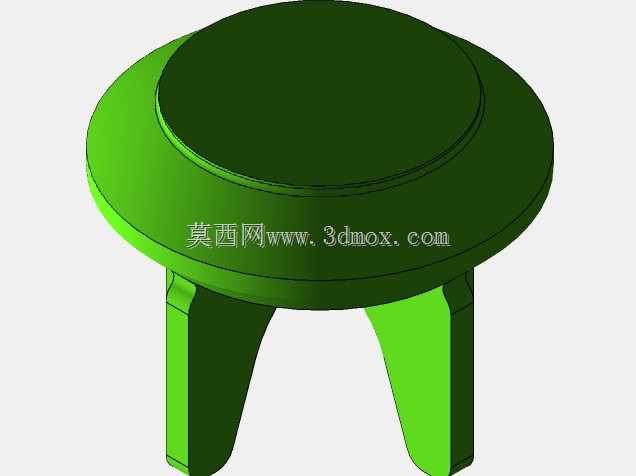

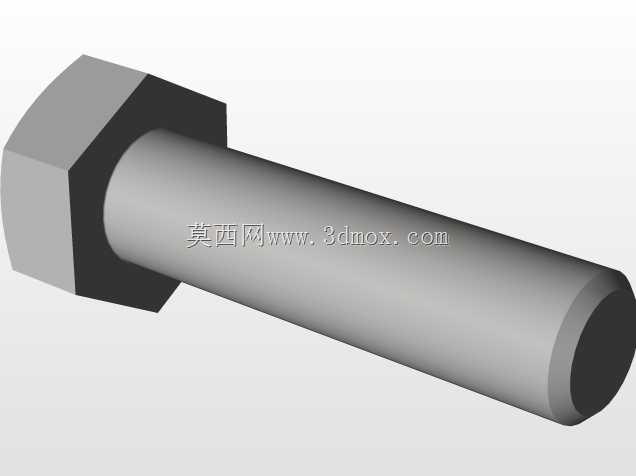

在民用供水、暖通循环、工业低压流体输送管路中，止回阀是避免介质反向回流的核心管路元件，这款公称通径50mm的止回阀，适配多数中小管径的水平安装管路场景，日常工况下可自动阻断介质逆流，避免下游介质倒灌造成的泵叶轮反转、管路压力波动、计量仪表损坏等问题。从结构设计逻辑来看，这款止回阀采用升降式密封结构，阀瓣沿阀体中心轴线做上下往复运动，介质正向流动时，流体压力克服阀瓣自重与复位弹簧预紧力，将阀瓣顶起，介质从阀座通径处顺利通过；当介质出现反向流动趋势时，阀瓣在自身重力、弹簧复位力以及反向介质压力的共同作用下，快速压紧在阀座密封面上，实现管路的自动截断，整个动作过程无需额外人工或电控干预，完全依靠管路介质自身的压力变化驱动，可靠性表现稳定。设计过程中优先考虑了安装边界的适配性，阀体两端采用标准管螺纹连接结构，整体轴向长度控制在常规管路安装预留尺寸范围内，阀体外部轮廓做了圆弧过渡处理，没有突出的尖锐结构，既可以在明装管路中直接安装，也能适配管沟内的紧凑安装空间，安装时无需额外调整周边管路的走向，直接对接同通径的管路即可完成装配。密封结构上，阀瓣与阀座的密封面采用了平面贴合设计，相比旋启式止回阀，这种结构在低压工况下的密封泄漏量更低，同时阀瓣的运动行程较短，启闭动作响应速度更快，能够在介质逆流发生的瞬间完成截断，减少水锤效应对管路系统的冲击。阀体内部的流道做了等径平滑过渡设计，没有突兀的截面突变，介质正向流动时的局部阻力损失更小，能够降低管路系统的输送能耗，长期运行时也不容易在流道内部滞留杂质，减少密封面被颗粒杂质卡涩导致密封失效的概率。在结构细节处理上，阀瓣导向部位设计了足够长度的导向配合段，避免阀瓣升降过程中出现偏斜，保证每次闭合时密封面都能完全贴合，不会出现局部密封不严的情况；阀体顶部的阀盖采用螺纹压紧加密封垫的结构，既方便后期拆解检修内部密封件，也能保证阀体承压时的外密封性能，不会出现介质外漏的问题。这款止回阀适配清水、低粘度油品等无强腐蚀性的流体介质，工作压力覆盖常规民用与普通工业低压管路的压力范围，可广泛应用于建筑给排水、中央空调水循环、小型泵站出口、设备冷却水回路等场景，在管路系统中起到自动逆止保护的作用，建模过程中完整还原了内部阀瓣、弹簧、密封件的装配关系，可直接用于管路系统的装配干涉检查、流体仿真分析以及安装施工的可视化交底。
