带保护电路的18650可充电池仓结构

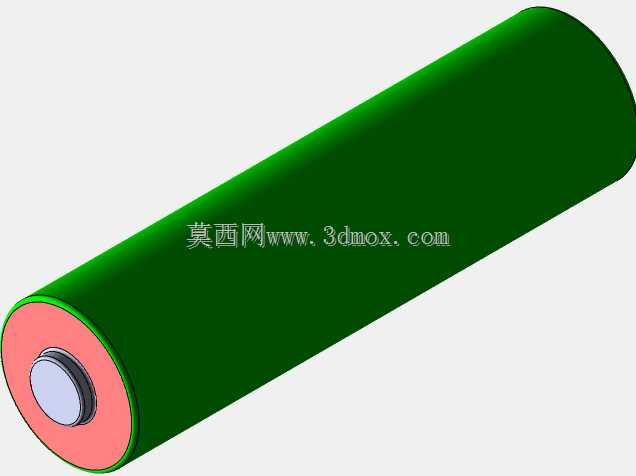

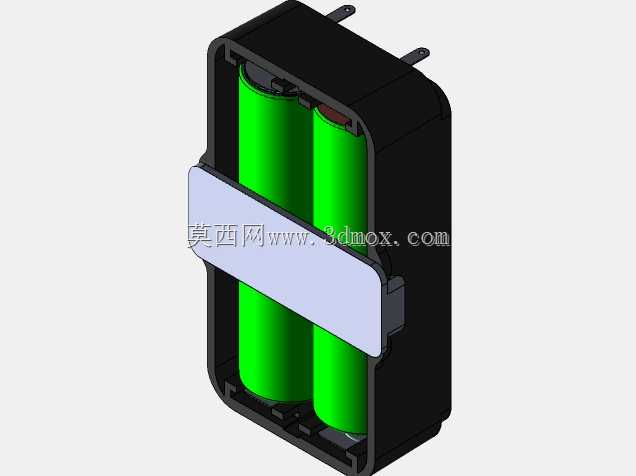

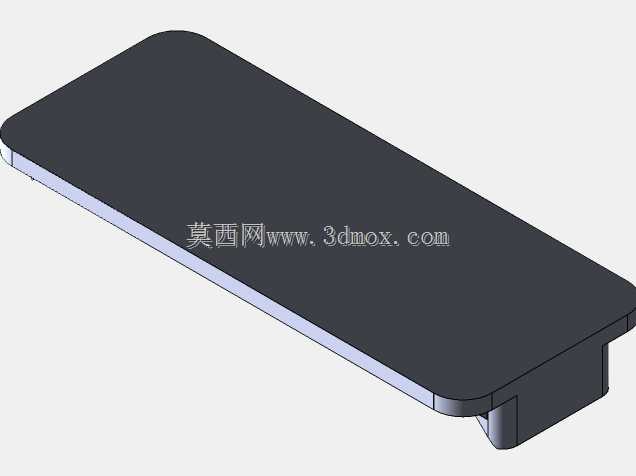

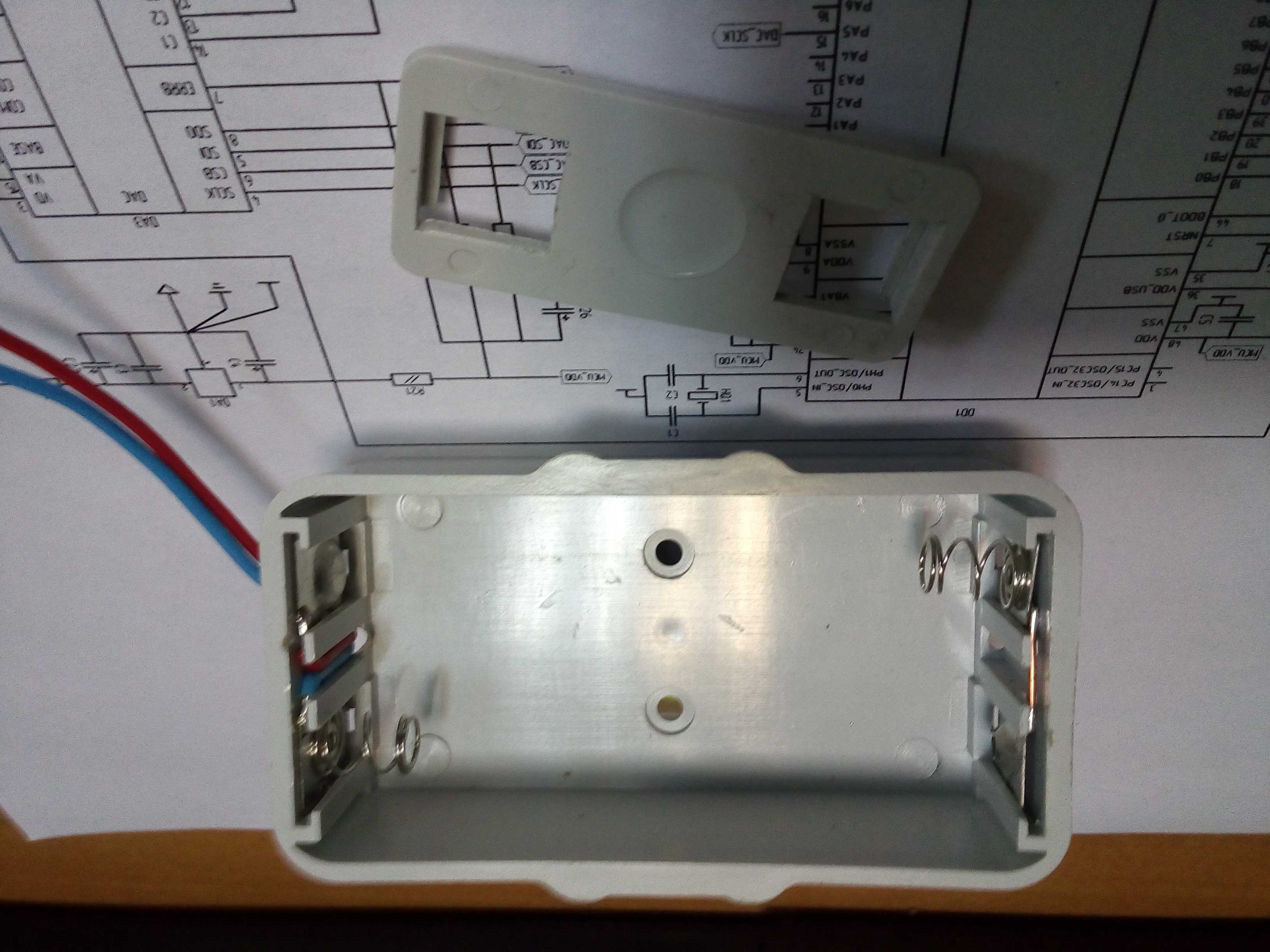

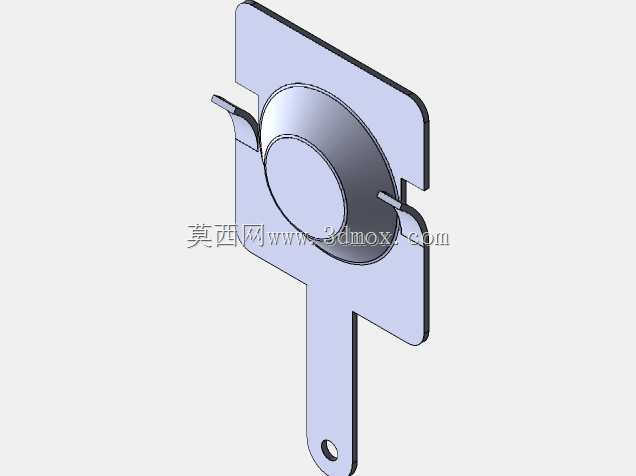

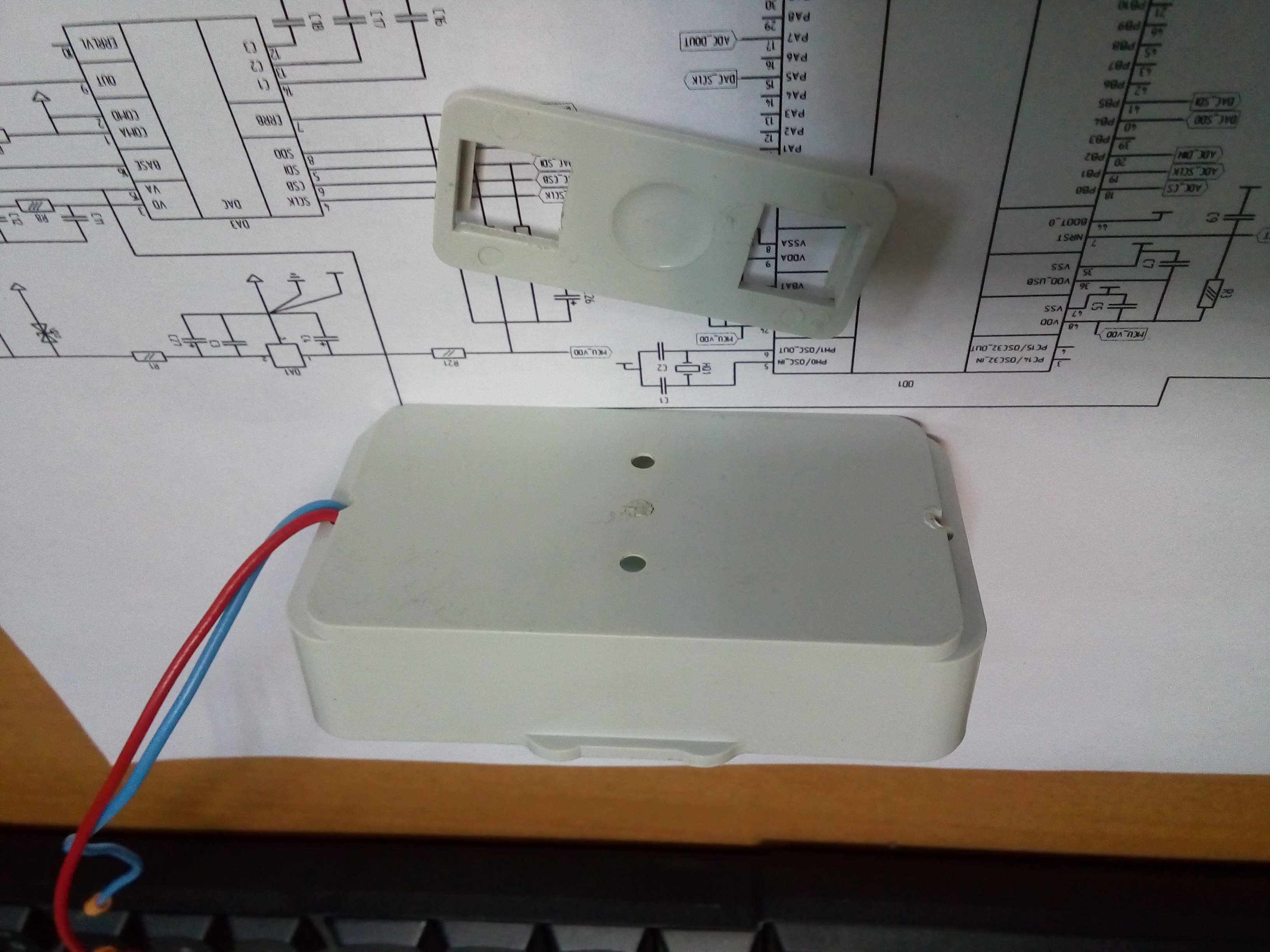

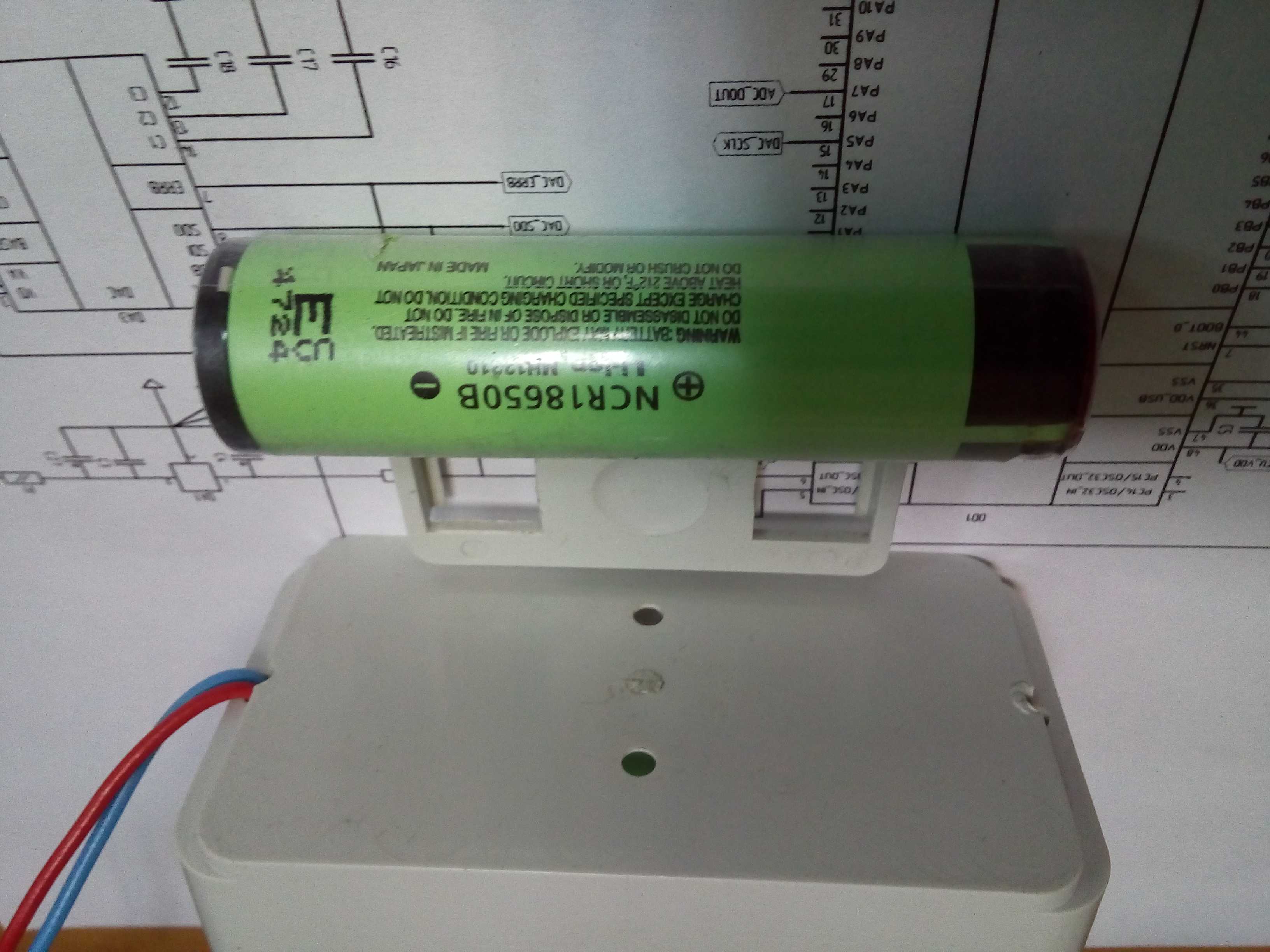

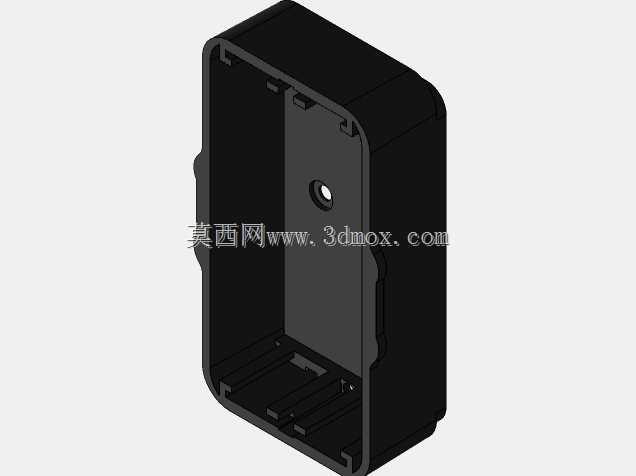

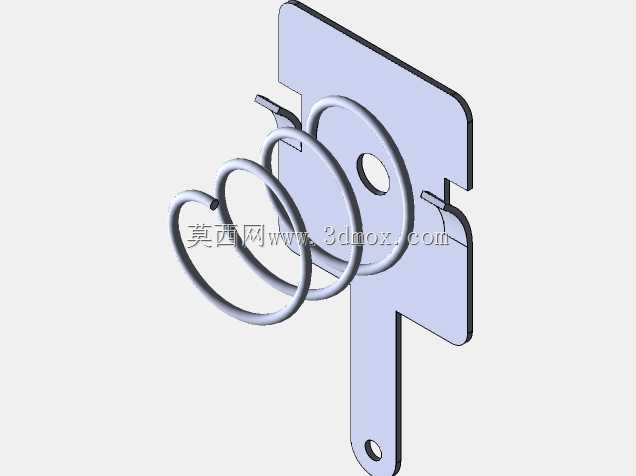

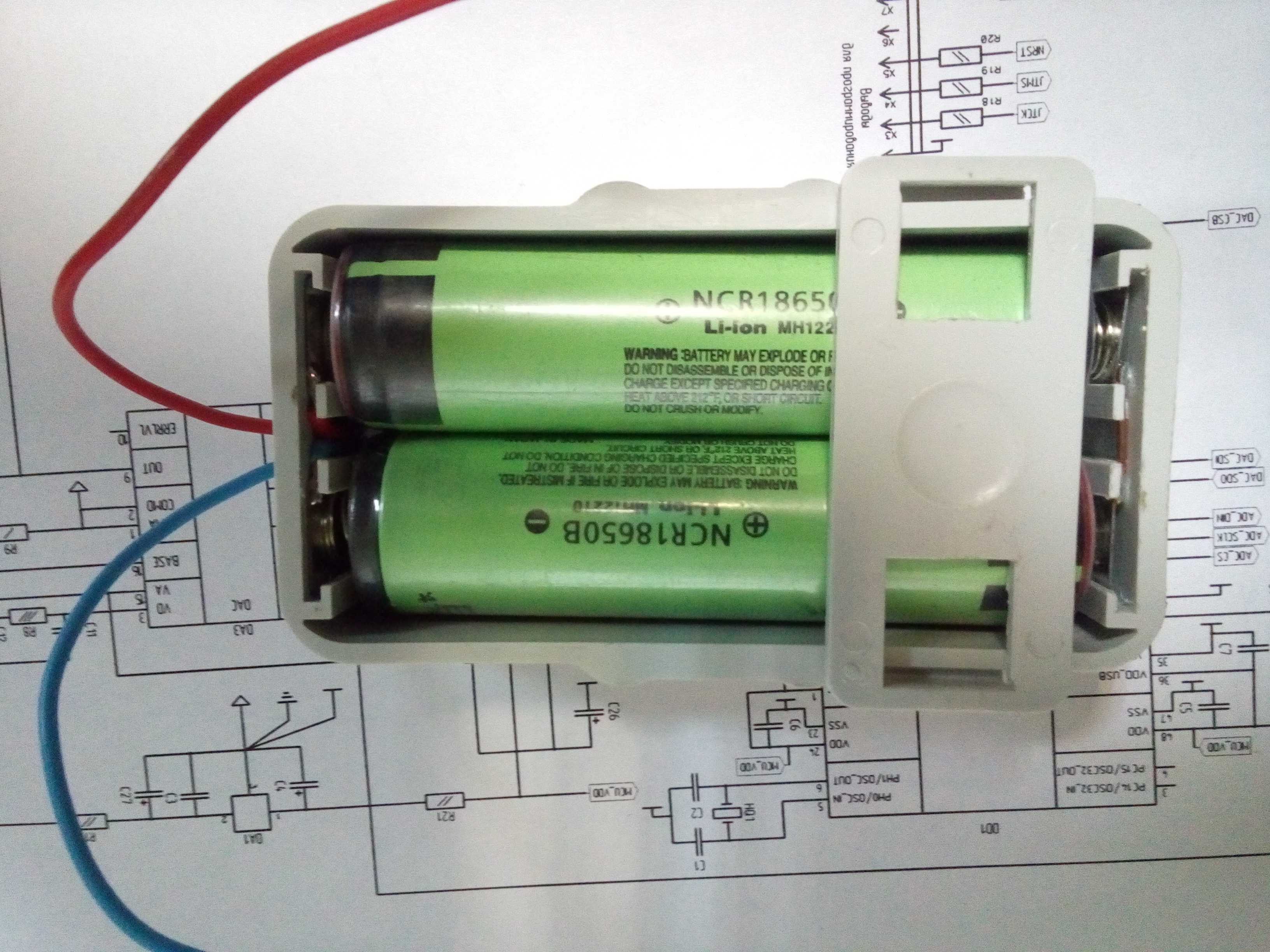

这款带NCR18650B保护电路的可充电电池室总成，在便携检测设备、小型手持电动工具、户外便携储能终端这类需要独立可拆卸供电模块的场景中适配性极强，区别于常规焊死的电池组结构，它采用独立仓体设计，既可以满足设备快换电池的使用需求，也能在电池衰减后单独更换电芯，降低终端设备的后期维护成本。从结构设计逻辑来看，整个仓体采用半包式硬质外壳作为承载主体，外壳预留的两个固定插耳是安装边界的核心定位点，插耳的开孔位置与仓体内部电芯排布的重心线重合，安装后不会因为设备晃动出现电芯偏载的问题，仓体内部设置了与18650电芯圆柱面完全贴合的限位筋，两根电芯并排装入后不会出现径向窜动，避免使用过程中电芯极耳因为晃动出现脱焊、接触不良的故障。保护电路模块被安置在电芯端部的预留腔体内，和电芯之间设置了绝缘隔离挡边，防止电芯外皮磨损后出现短路风险，仓体正面的压片既起到固定保护电路板的作用，也能在仓体装入设备仓槽后顶住设备内壁，抵消电芯因为充放电膨胀产生的轴向应力。整个仓体的外形尺寸完全围绕两节18650电芯的排布空间做紧凑化设计，没有多余的冗余结构，壁厚控制在满足抗跌落强度的最小阈值，在手持类设备的有限安装空间里能最大化利用内部容积，仓体边缘全部做了圆角过渡，不会在装配时刮伤设备内部的连接线束。实际使用中，这种结构的电池仓不需要额外做电芯包裹绝缘处理，电芯直接卡入仓内的限位槽即可完成定位，装配工序比传统的热缩膜包裹电池组减少两个工位，而且后期检修时可以直接打开仓体压片测量每节电芯的电压，不需要拆毁整个电池组的包裹层，对于小批量生产的专用便携设备来说，这种结构的通用性很强，只需要调整端部插耳的安装孔距，就能适配不同设备的安装位，不需要重新开模制作整个仓体。仓体内部的电芯接触弹片采用嵌入式安装，弹片的接触点正好对准18650电芯的端面中心位置，不会因为电芯安装偏差出现接触偏移，弹片的行程预留了足够的压缩量，即使电芯长度存在常规的制造公差，也能保证可靠接触，不会出现供电断续的问题。
