教学演示用摇摆式蒸汽机结构设计

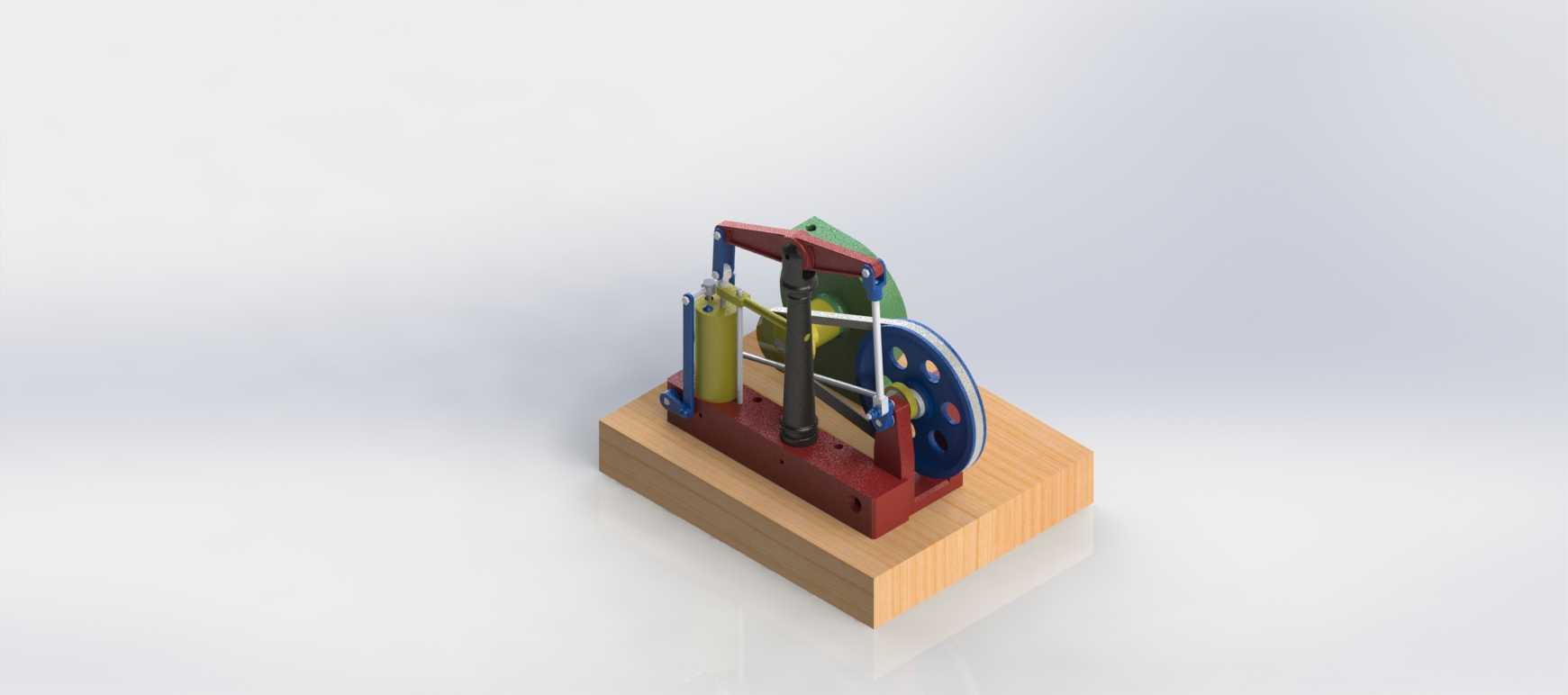

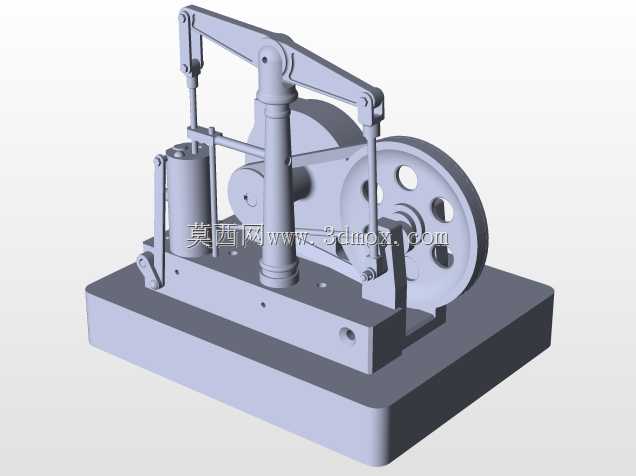

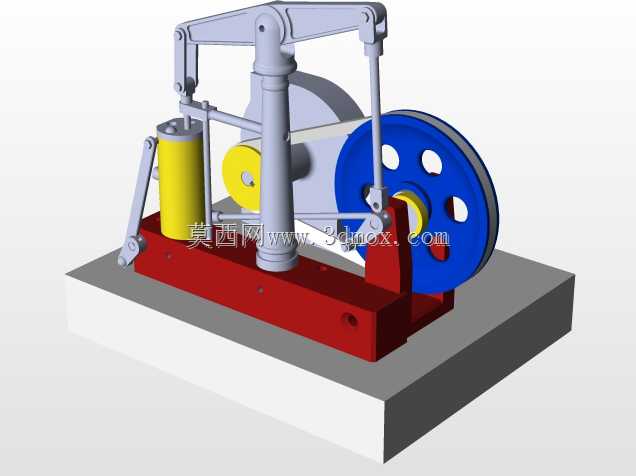

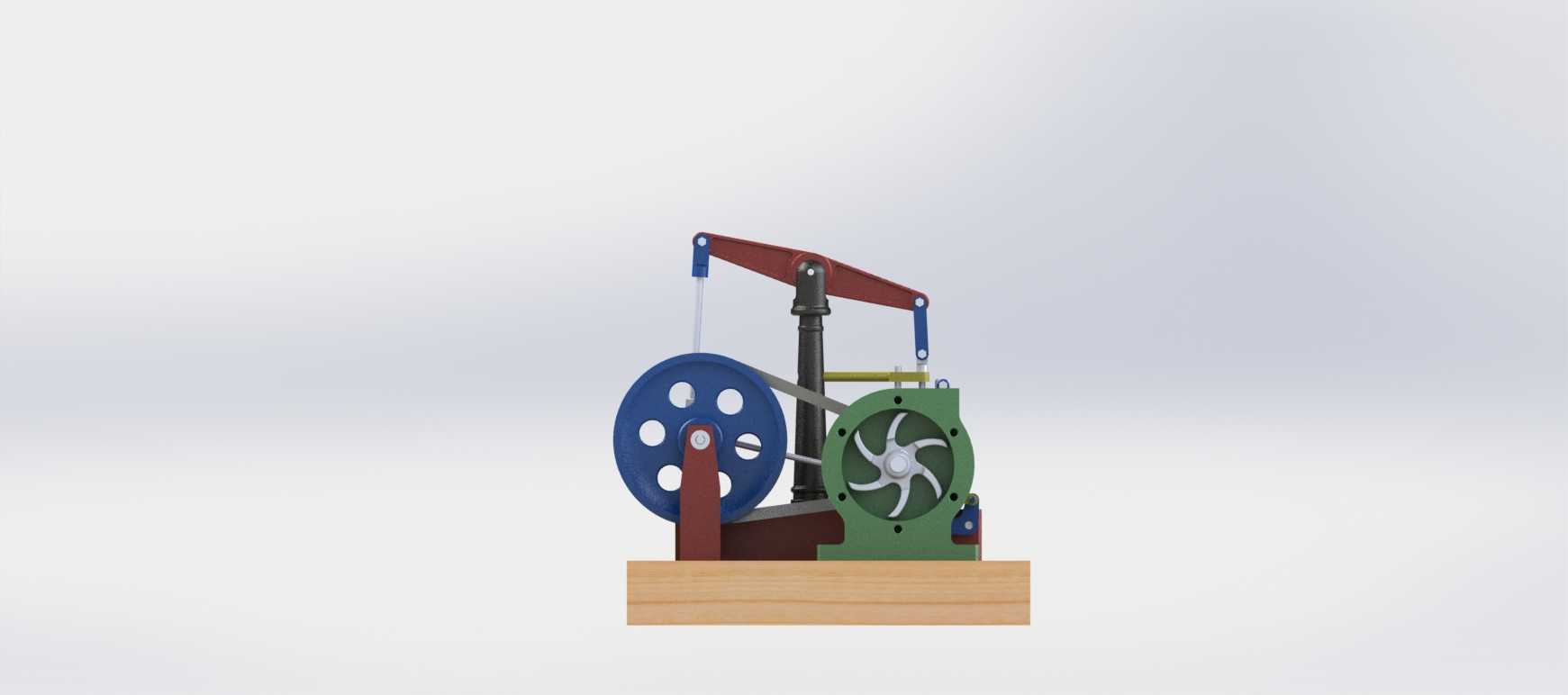

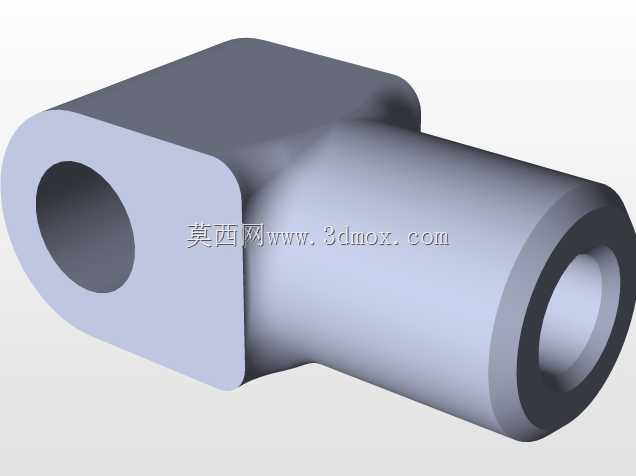

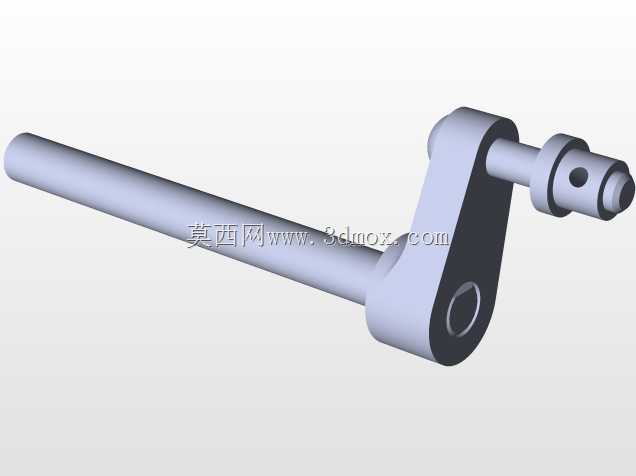

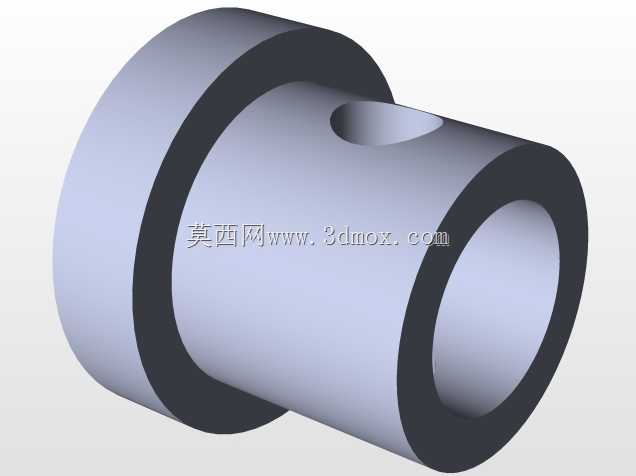

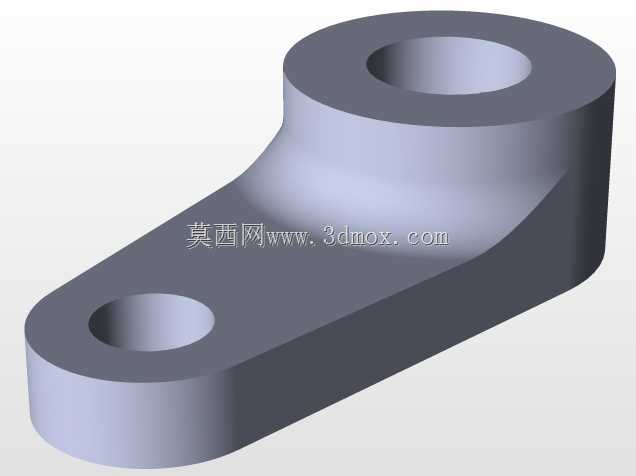

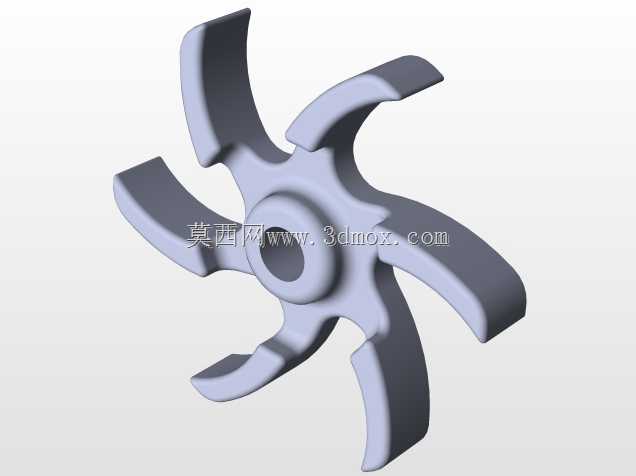

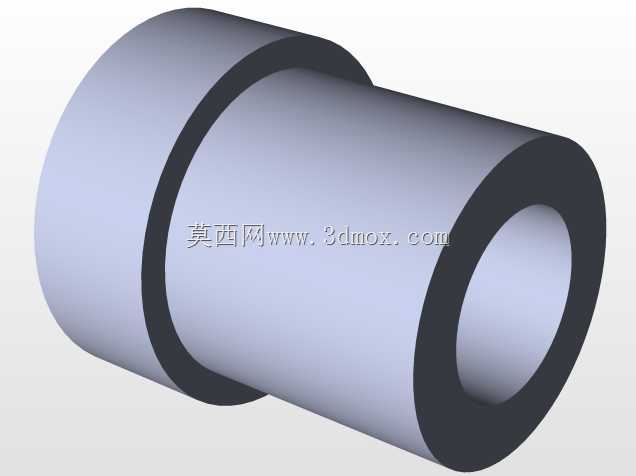

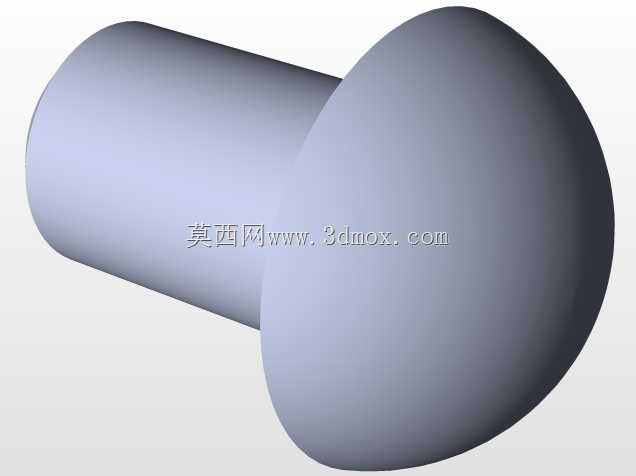

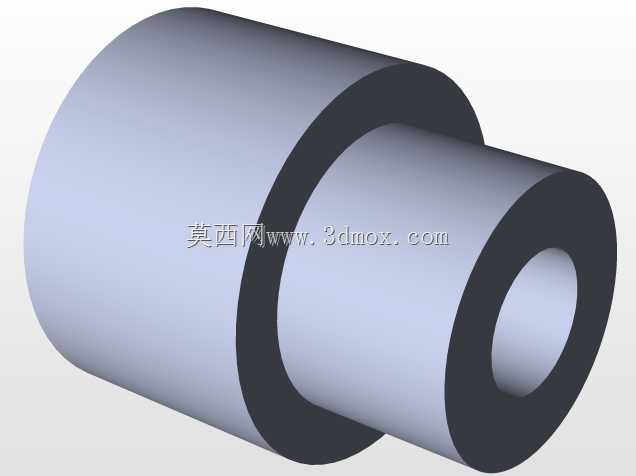

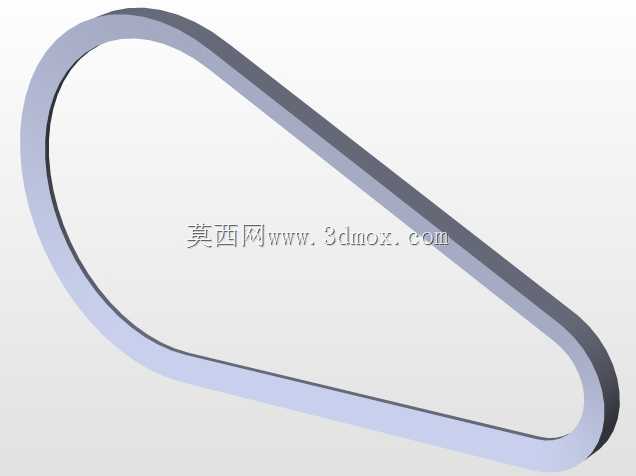

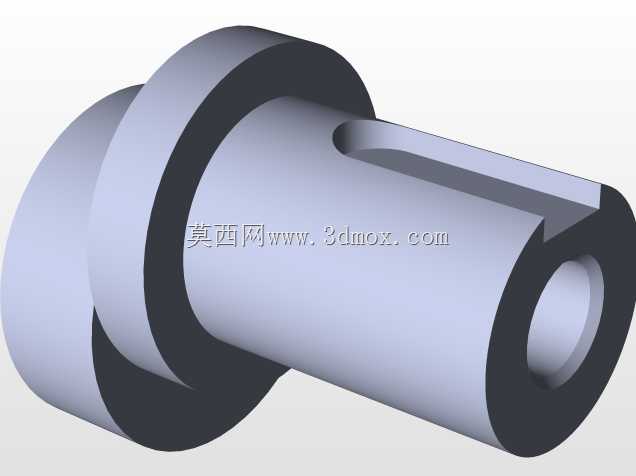

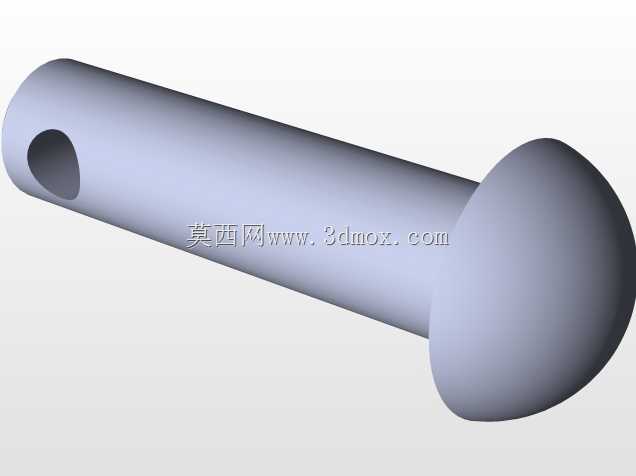

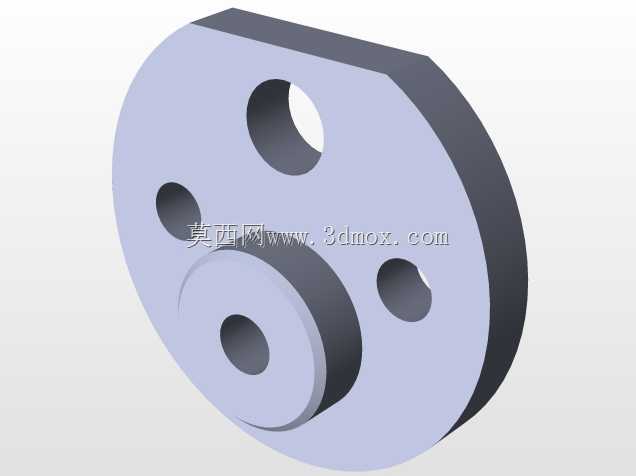

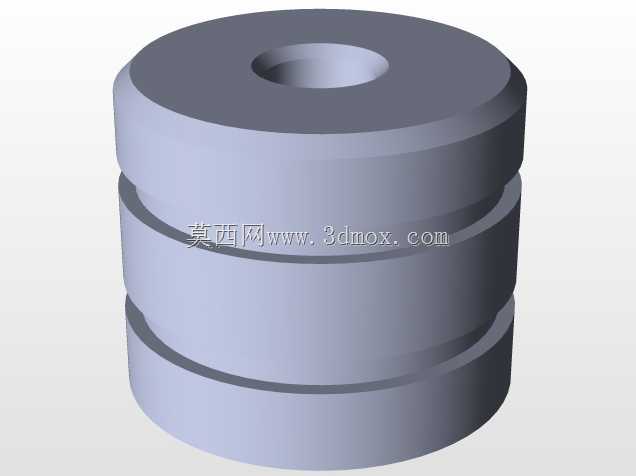

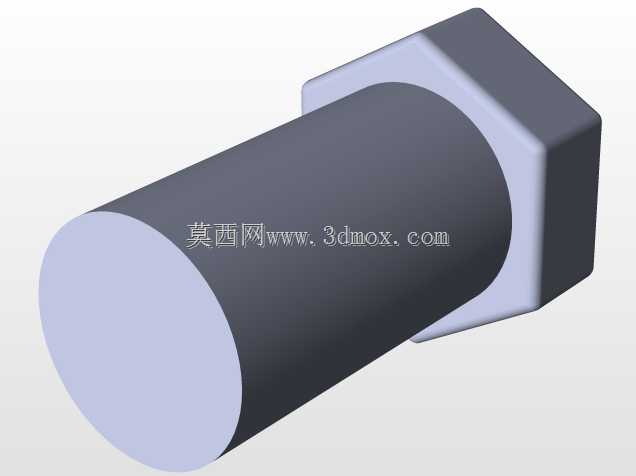

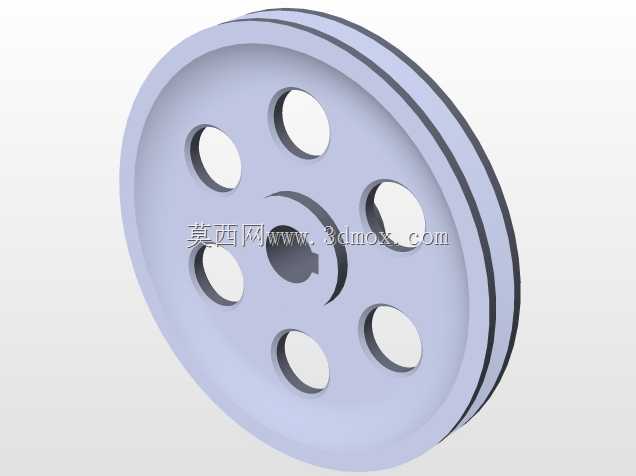

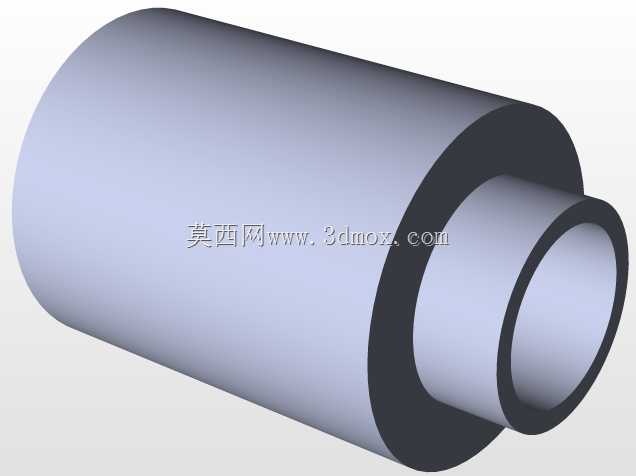

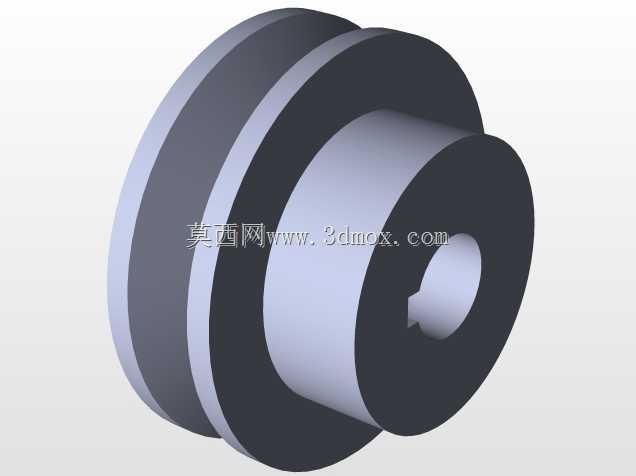

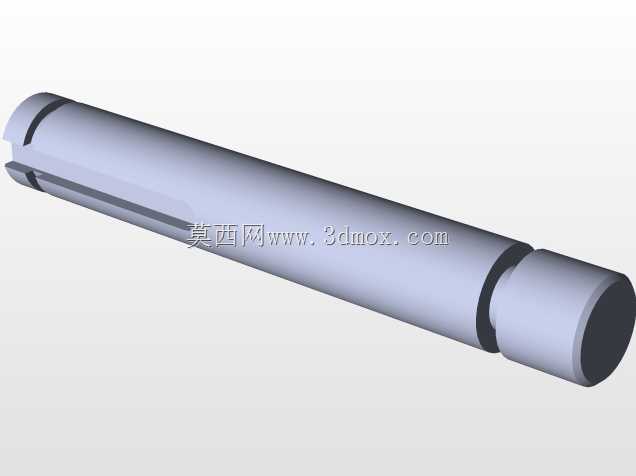

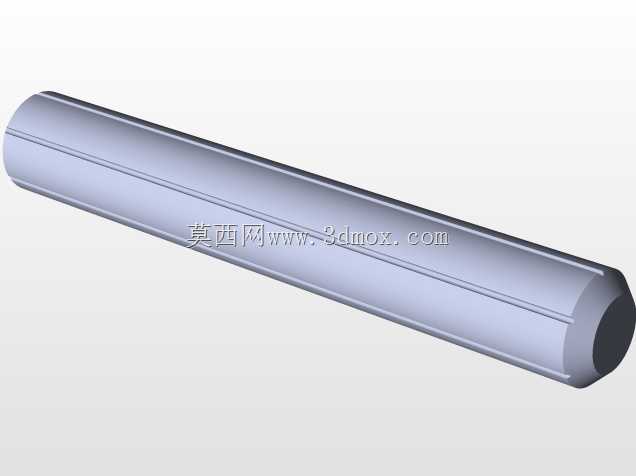

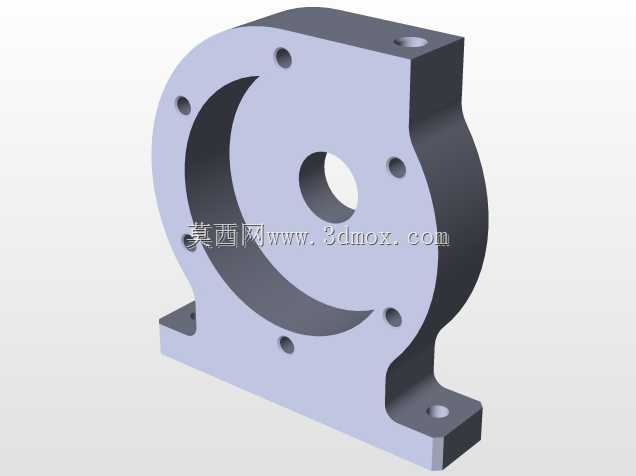

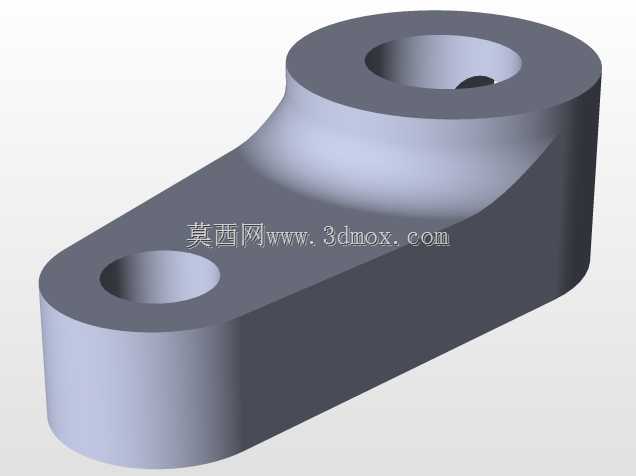

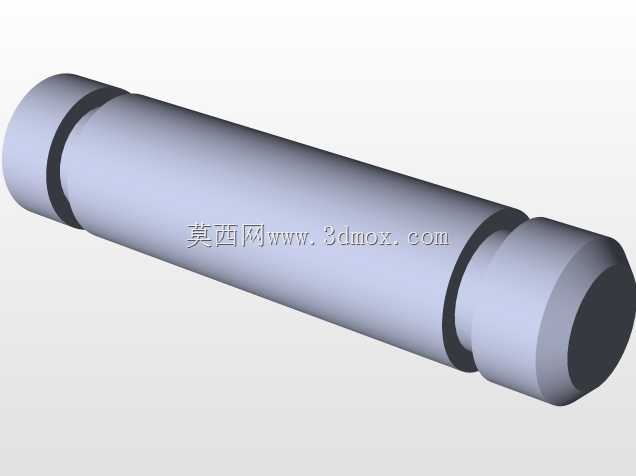

这套蒸汽机结构可用于院校机械原理课程的课堂演示，也可作为小型动力科普展品的核心结构参考，能直观展示热能向机械能转换的完整传动链路，帮助学习者理解曲柄滑块、飞轮储能等经典机械结构的实际运作逻辑。从实际功能来看，该结构通过气缸内工质压力推动活塞做往复直线运动，经十字头与连杆将直线动作传递给曲轴，带动带轮与飞轮做连续回转运动，飞轮的配重设计可抵消曲柄连杆机构的死点问题，保证回转动作的连续性，带轮可外接皮带传动副，为小型负载提供低速大扭矩的动力输出。设计过程中优先考虑了结构的可视性与装配便捷性，将气缸、连杆、配气机构等核心部件做了外露式布局，没有设置额外的封闭机壳遮挡传动路径，方便观察每个部件的动作时序；底座采用实木材质的平板结构，既可以降低整机运行时的振动传导，也能为各部件提供统一的安装基准面，安装时需保证气缸轴线与曲轴回转中心的平行度公差控制在0.1mm以内，避免连杆运动时出现卡滞。整机的安装边界需预留足够的安全操作空间，带轮侧需预留至少1.5倍轮径的传动避让空间，摇杆摆动范围内不能设置刚性遮挡件，避免运动干涉。各运动副的配合间隙经过合理匹配，活塞与气缸内壁采用间隙配合，保证往复运动顺滑的同时减少工质泄漏，连杆两端的铰接处采用销轴连接，可根据实际运行磨损情况调整配合松紧度。配气机构与摇杆的联动设计经过动作时序校验，可在活塞运动到上下止点时完成配气切换，保证动力输出的连续性，整体结构没有采用复杂的异形零件，大部分构件为常规型材与标准机加工件，加工难度低，装配逻辑清晰，既可以作为三维建模练习的参考案例，也可直接用于小型科普装置的实物制作，帮助从业者熟悉往复式动力机械的结构设计逻辑与装配公差匹配要点。
