水面漂浮式光伏发电支撑装置结构设计

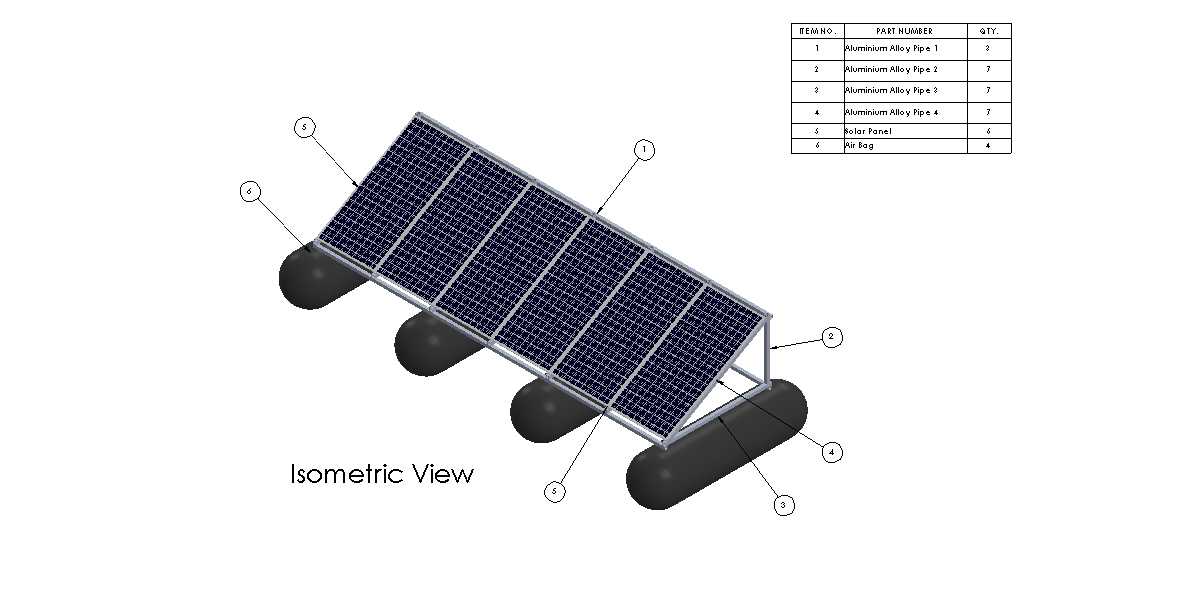

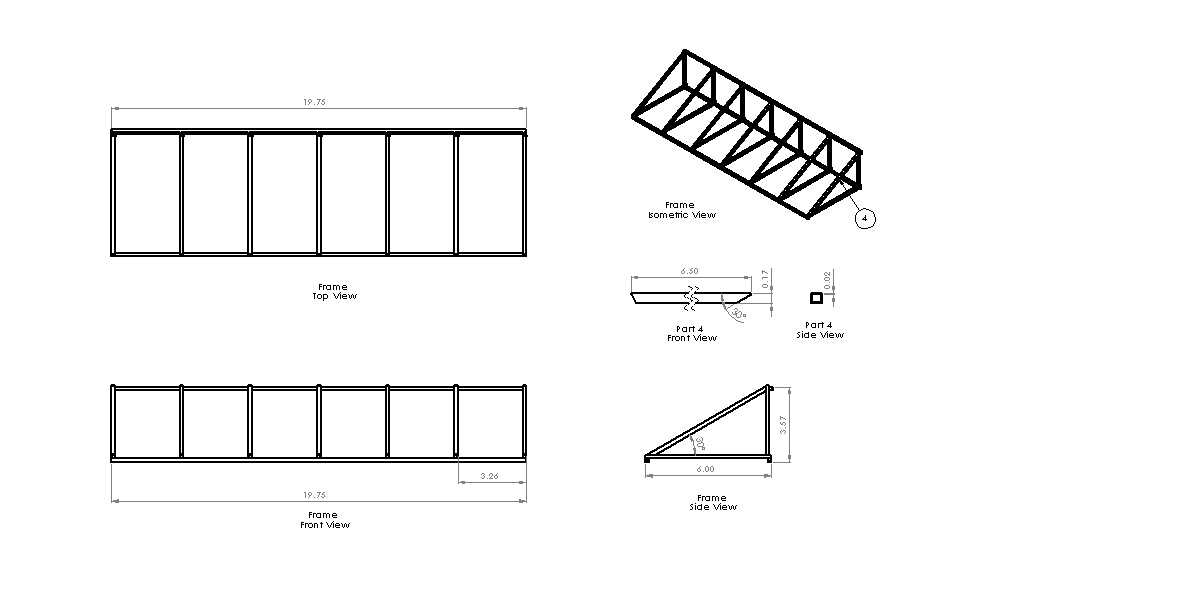

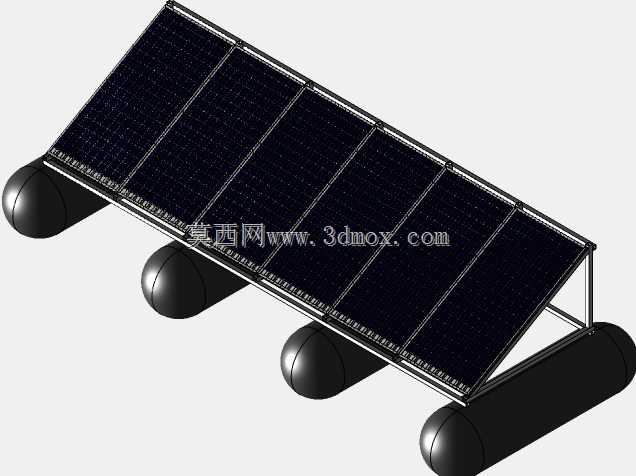

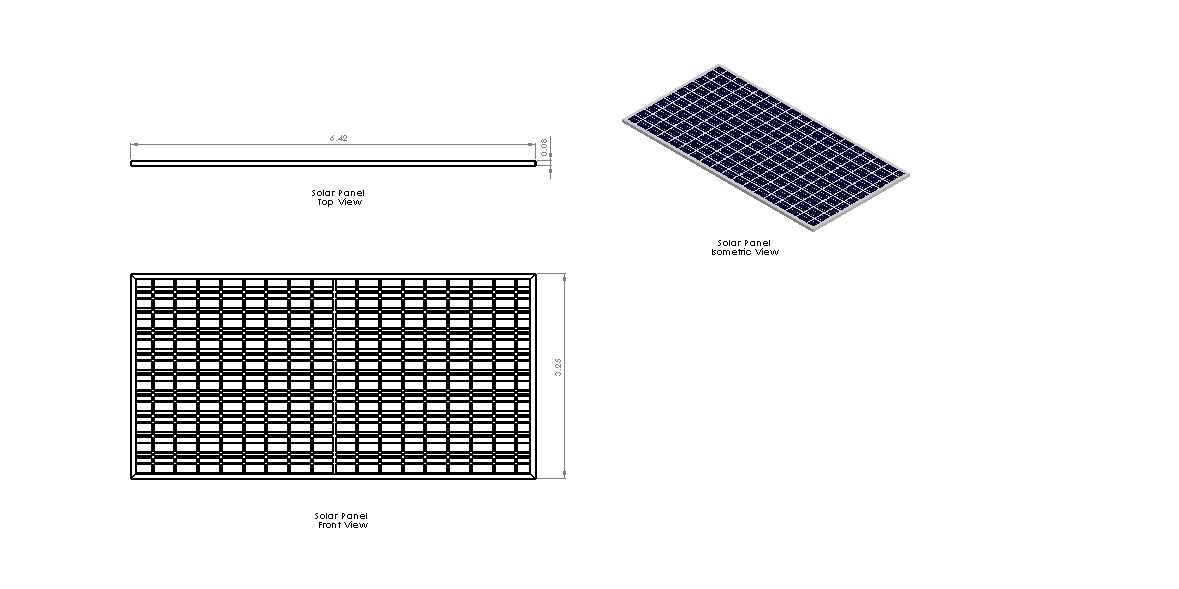

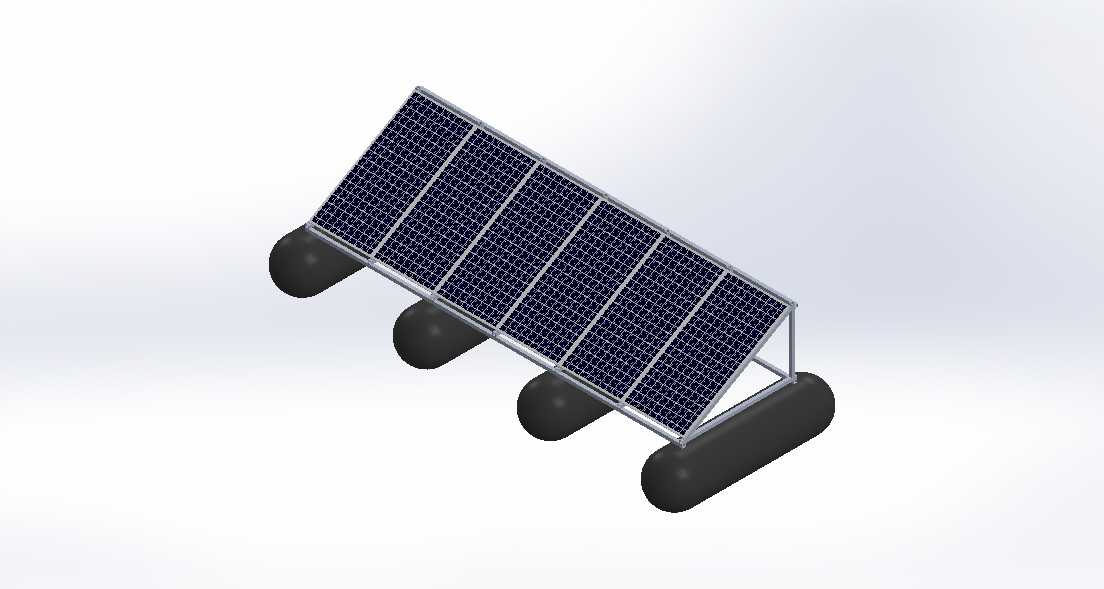

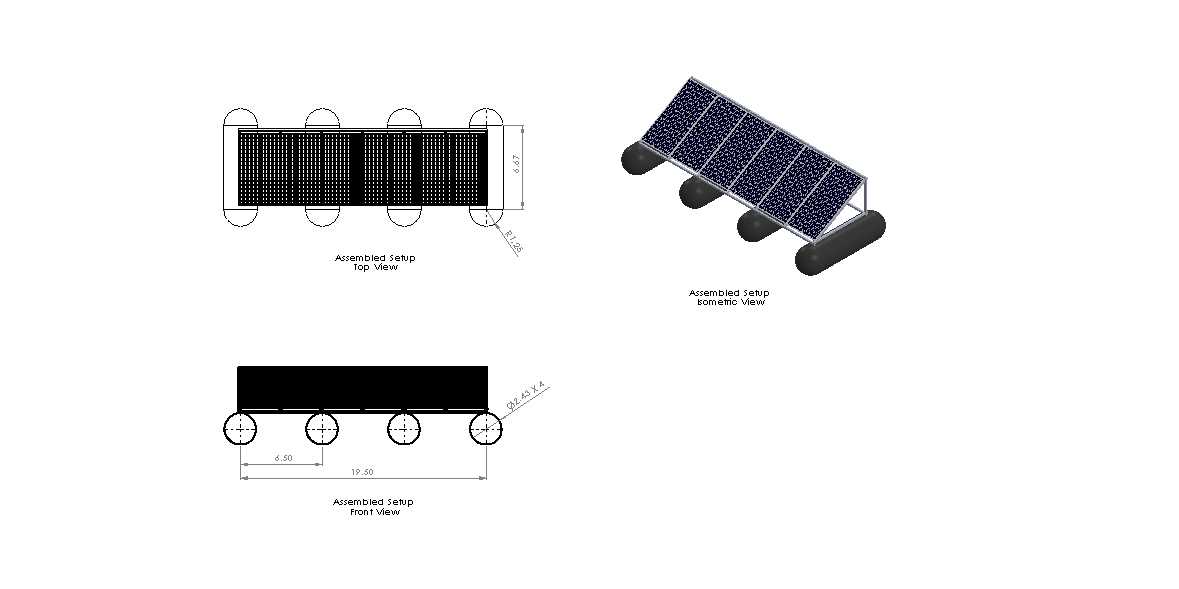

这套浮式光伏支撑结构主要面向开阔水域、采煤沉陷区、水库塘坝等无法开展常规地面光伏建设的场景，解决传统地面光伏占用土地资源、夏季组件背板温度过高拉低发电效率的痛点。整套装置以四个圆柱形高密度聚乙烯浮筒作为浮力承载单元，浮筒沿支架纵向排布，通过抱箍结构与上部铝合金型材框架刚性连接，浮筒自身做了圆弧端头处理，可降低水面波浪冲击带来的侧向载荷，同时避免浮体间发生磕碰磨损。上部光伏板安装框架采用倾斜式排布，倾角结合国内大部分纬度区域的太阳高度角做了预设，无需现场二次调整即可保证组件获得最优辐照角度，框架上预留了标准光伏组件的安装孔位，适配常规尺寸的晶硅光伏板，安装时仅需通过压块即可完成组件固定，无需现场钻孔加工。设计阶段充分考虑了水面作业的安装边界，整套结构所有部件均采用模块化拆分设计，单个浮筒重量控制在单人可搬运范围内，无需大型吊装设备即可完成水面组装，部件间连接全部采用304不锈钢标准紧固件，可长期耐受水面高湿高盐雾环境的腐蚀，避免常规碳钢件锈蚀带来的结构失效风险。支架底部与浮筒的连接位置做了加强筋处理，可抵御六级风对应的水面波浪载荷，同时框架侧边预留了相邻单元的连接挂点，可根据电站装机容量需求任意扩展阵列规模，单元间通过柔性连接件衔接，可随水面起伏做小幅角度调整，避免刚性连接在波浪作用下产生应力集中。组件安装面与浮筒顶面预留了足够的通风间隙，水面自然流动的空气可直接带走光伏板工作时产生的热量，相比同功率地面光伏组件，工作温度可降低8-12摄氏度，有效提升光电转换效率，同时浮体覆盖水面可减少水体蒸发，抑制藻类繁殖，兼具水域生态改善的附加作用。整套结构的吃水深度经过精准核算，在搭载满配光伏组件的情况下，浮筒吃水线不超过筒体直径的二分之一，预留了足够的浮力余量应对降雨、组件积灰等额外载荷，避免极端情况下浮体沉没。
