25x70x1mm不锈钢合页铰链结构设计

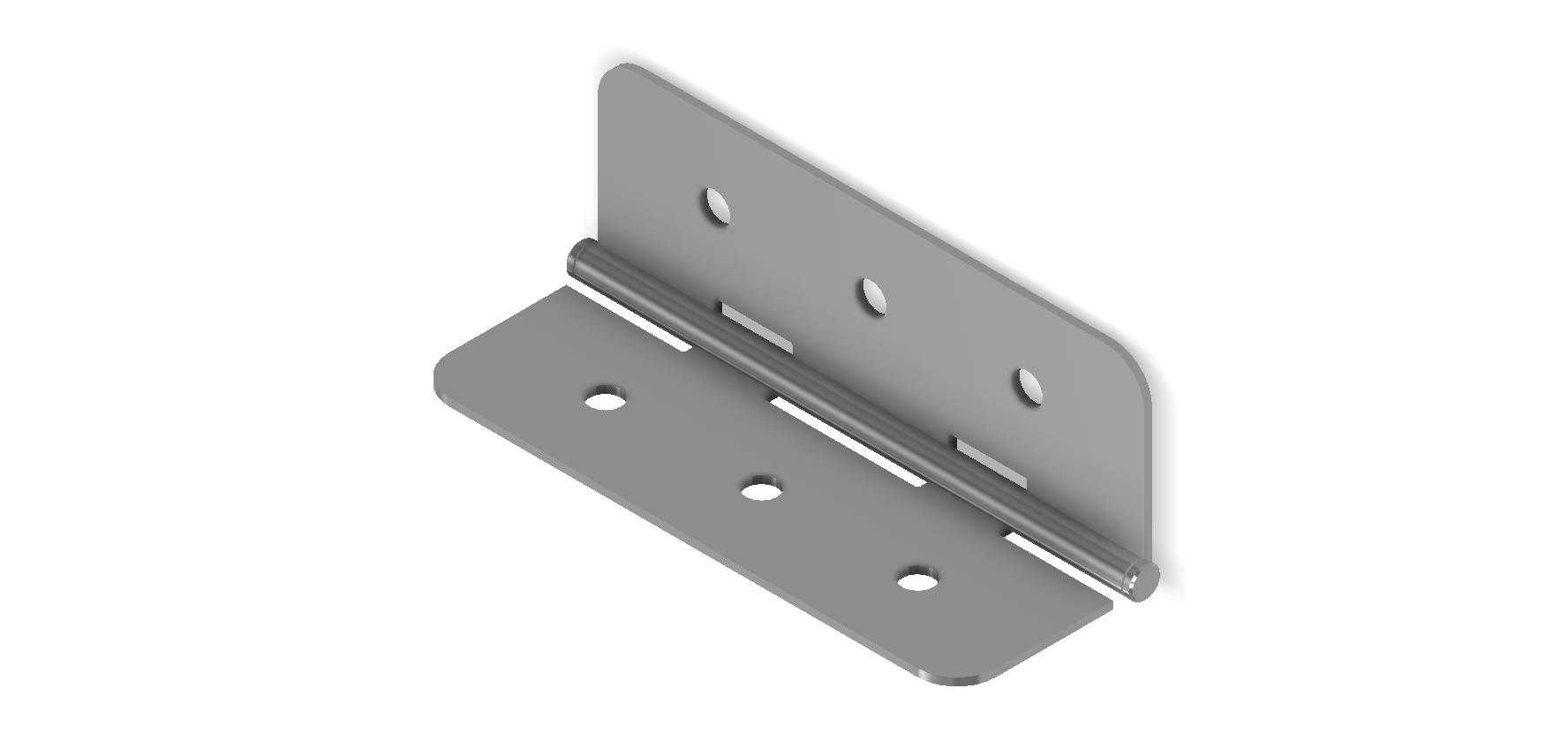

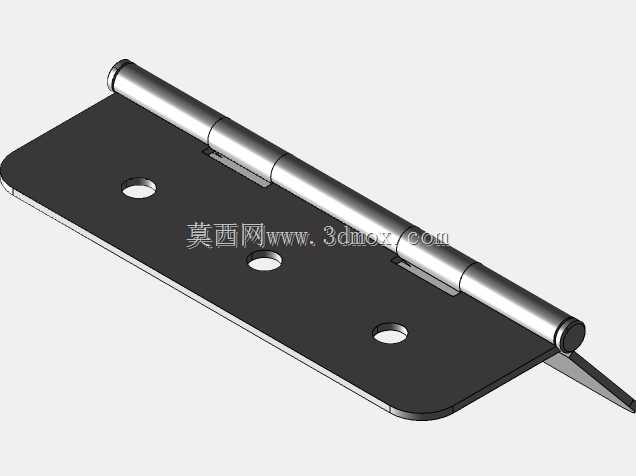

这款不锈钢铰链采用1mm厚度不锈钢板材冲压成型，整体外形尺寸为25mm宽、70mm展开长度，属于小型平开合页类连接件，主要用于轻载工况下的转动副连接场景，常见于小型设备检修门、机柜侧门、轻型箱体翻盖、小型五金构件的开合连接部位，能够实现两个相邻构件之间0-180度范围的转动开合，同时承担开合过程中的径向与轴向载荷，保证转动过程无卡滞、无旷量。从结构设计来看，两个页片分别设置三个安装孔，孔位沿页片长度方向等距排布，安装孔直径适配常用的M3/M4规格紧固件，安装时可通过螺栓或铆钉将两个页片分别固定在待连接的两个构件上，页片边缘做了圆角钝化处理，避免安装与使用过程中划伤操作人员，也能减少应力集中提升构件疲劳强度。中间的转轴采用卷边咬合结构，将两个页片的连接边卷制为同轴的圆筒状，穿入销轴后实现转动连接，这种卷边结构无需额外焊接销轴座，依靠钣金自身的弯折成型实现转轴定位，加工工序少，结构强度可靠，适合批量冲压生产。在实际选型应用中，需要注意该铰链的安装边界：单页片展开宽度为35mm，安装时需要在待连接构件上预留至少36mm的平直安装面，保证页片能够完全贴合安装基面，避免因安装面不足导致固定不牢；转轴的转动轴线需要与两个构件的开合边完全平行，否则会出现开合卡滞、页片受力变形的问题。由于采用不锈钢材质，该铰链具备较好的防锈耐腐蚀性能，可用于潮湿环境、户外轻型构件的连接场景，相比铁质镀锌铰链，其在长期使用后不会出现锈迹污染安装面的问题，适合对洁净度有一定要求的食品小型设备、医疗辅助箱体、户外通讯箱柜等场景使用。从建模逻辑来看，该模型采用钣金建模思路构建，先绘制单页片的平板轮廓，通过拉伸、切除生成安装孔，再通过钣金弯折命令生成转轴卷边结构，最后镜像生成另一页片并装配销轴，完整还原了实际冲压生产的成型逻辑，模型的弯折半径、板材厚度、孔位间距均符合实际钣金加工的工艺要求，不存在无法加工的不合理结构，可直接用于结构验证、装配干涉检查，也可作为同类铰链设计的参考基准，帮助设计人员快速完成类似连接件的选型与结构适配，减少重复建模的工作量，在设备结构设计阶段，可直接将该模型导入装配体，验证安装空间是否充足、开合行程是否与周边构件存在干涉，提前规避设计阶段的空间匹配问题。
