炼油工程用防爆气动电磁阀结构设计

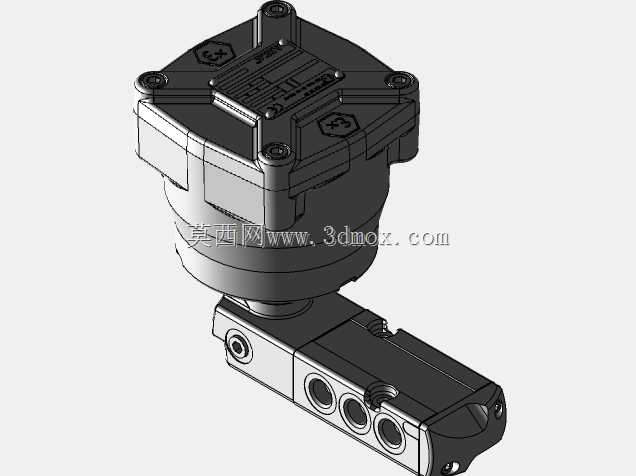

这款防爆气动电磁阀主要面向炼油工程的易燃易爆工况设计，在原油炼制、油气输送、化工介质管控的生产环节中，承担气路通断、流向切换的核心控制作用，可直接接入工厂气动控制系统，配合气动执行机构完成管路介质的远程开关与逻辑联锁动作。从结构设计来看，上部采用隔爆型壳体结构，壳体结合面均按照隔爆要求设计足够的啮合长度与间隙，将内部电气元件完全封闭在高强度壳体内，即使内部出现燃爆也不会引燃外部易燃易爆混合气体，壳体顶部的紧固螺栓采用对称均布设计，保证隔爆面受力均匀，不会因长期震动出现密封失效。下部的阀岛集成部分采用板式安装结构，预留的三个气路接口尺寸符合常规气动管路的安装规范，安装孔位的位置公差控制在±0.1mm范围内，可直接适配标准气动汇流板，不需要额外加工转接板，现场安装时只需对准定位销孔即可完成对位，大幅缩短现场施工的调整时间。设计过程中充分考虑炼油厂区的复杂工况，整体外壳采用硬质铝合金材质做阳极氧化处理，可耐受厂区内存在的硫化物、油气腐蚀，同时整体重量控制在合理区间，不会对安装管路造成额外的承重负担。气路内部的流道做了圆弧过渡处理，减少压缩空气通过时的压力损失，相比直角流道结构可降低约15%的气阻，在长距离气路输送场景下能有效减少气源功率损耗。上部的电气接线腔采用独立密封设计，接线时不需要打开主隔爆腔，避免现场接线过程中破坏隔爆面的密封性能，接线口预留标准防爆格兰头安装螺纹，可直接适配厂区常用的防爆布线管件。在安装边界上，整体外形的突出部分均做了倒角处理，避免在狭窄的管廊安装空间中磕碰损坏，阀体下部的手动应急按钮采用内凹式设计，既可以在气源调试、故障应急时手动操作阀位，又不会因现场误碰导致阀位异常切换。这类电磁阀在炼油装置的常减压蒸馏、催化裂化、加氢精制等工段的气动阀门控制回路中应用广泛，可适应现场存在的持续震动、温度波动、腐蚀性气体环境，结构上没有易松动的外露部件，日常巡检只需要检查接线密封与气路接口是否存在泄漏即可，不需要频繁拆解维护。建模过程中对所有配合面的公差、安装孔位的相对位置都做了参数化关联，调整接口规格时可直接驱动整体结构更新，方便后续衍生不同通径、不同电压等级的同系列产品设计。
