可模拟流量工况的管道调节截止阀结构

项目分类:3D模型 发布时间:2021-09-02 ID:261782
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构
  • 可模拟流量工况的管道调节截止阀结构

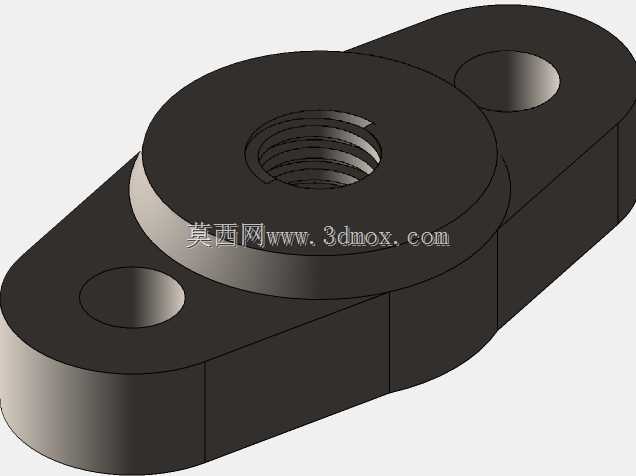

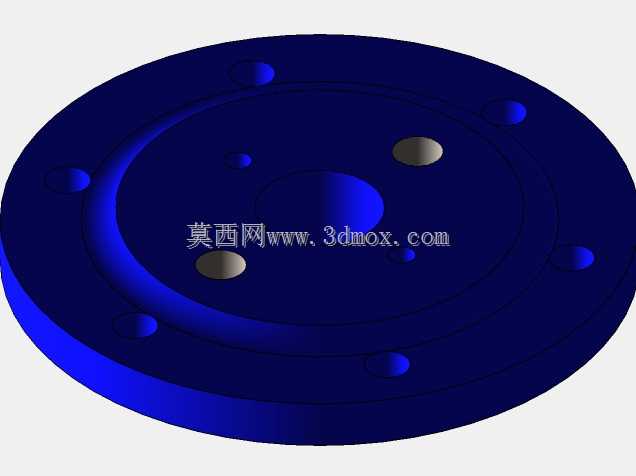

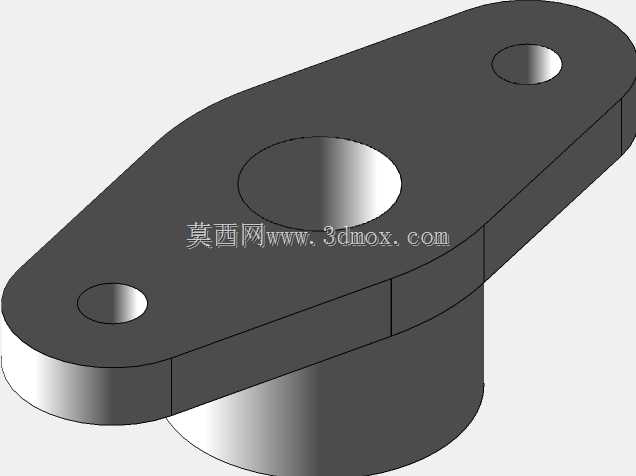

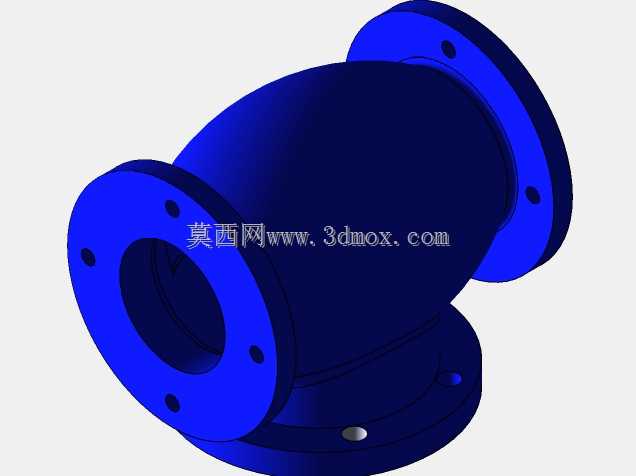

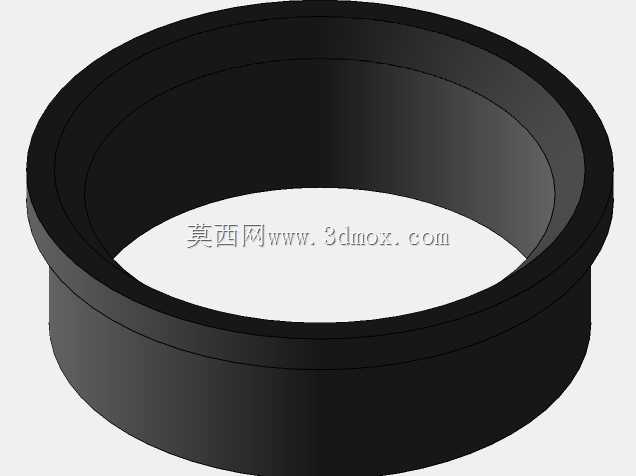

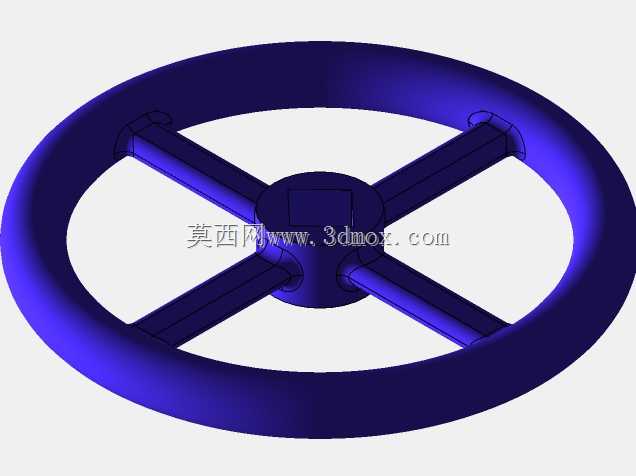

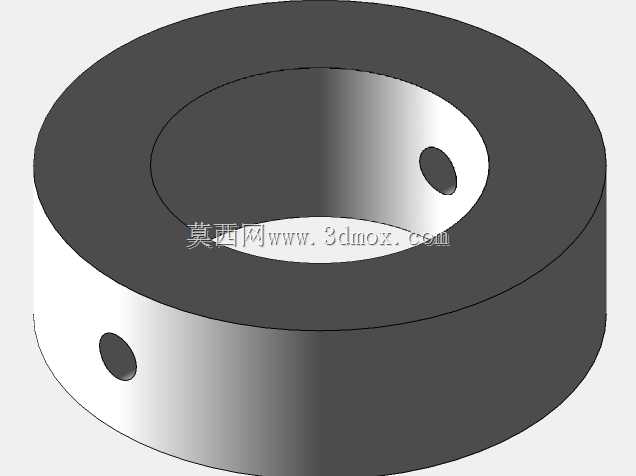

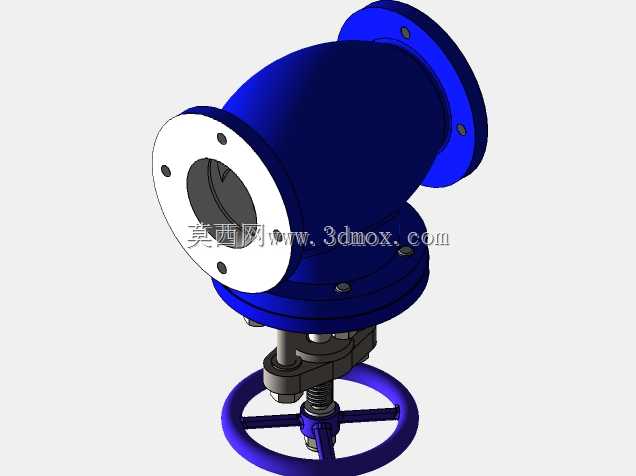

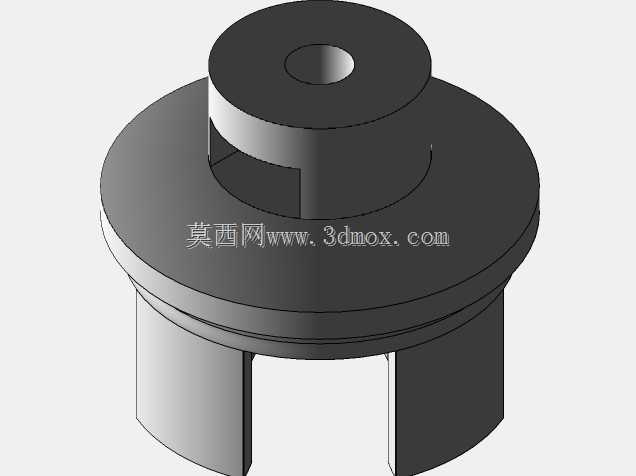

在民用供水、工业液压管路、工艺流体输送等场景中,截止阀是承担流量调节、管路通断控制的核心部件,不同于闸阀的全通径启闭特性,这类阀件依靠阀瓣沿阀座轴线方向的升降改变过流面积,调节精度更适配需要动态调整流量的工况,比如车间循环冷却水支路的流量分配、液压工作站压力管路的节流控制、建筑给排水系统的支路截流,都能见到这类结构的应用。做这个结构设计的时候,最先要敲定的是安装边界的适配性,常规同通径截止阀的端面连接尺寸要匹配对应压力等级的管路法兰标准,阀体进出口的同轴度公差要控制在0.05mm以内,避免安装后出现管路附加应力,导致阀座密封面偏磨泄漏。结构上特意做了可拆卸式阀盖设计,日常维护的时候不需要把整个阀体从管路上拆下来,只需要松开阀盖和阀体的连接螺栓,就能取出内部的阀瓣、阀杆组件更换密封件,大幅降低现场运维的工作量。阀杆的密封采用了多层填料组合结构,靠近介质侧用聚四氟乙烯填料耐介质腐蚀,外侧用柔性石墨填料补偿温度变化带来的密封间隙,比单一填料结构的适用温度范围宽40%左右,同时阀杆做了表面氮化处理,硬度达到HV600以上,避免频繁启闭过程中填料对阀杆的磨损导致外漏。过流部分的型线是反复调整过的,介质从阀体下腔进入,经过阀瓣和阀座形成的环形节流面后从侧腔流出,流道做了圆弧过渡处理,减少直角转折带来的局部阻力损失,相比同通径的直角式截止阀,这个结构的流阻系数能降低15%左右,在长距离输送管路中能减少不必要的泵功损耗。设计过程中预留了流量模拟的分析边界,不需要额外简化模型就能直接导入仿真模块,给阀瓣设置不同的升降行程就能得到对应的流量特性曲线,判断不同开度下的管路压力损失、流速分布情况,比如小开度时节流面的流速是否会超过密封面的耐冲蚀阈值,全开状态下的流场是否存在涡流区导致的振动风险,这些都能直接通过模型完成前置验证,不需要反复做实物样机测试。另外手轮和阀杆的连接采用了方榫配合结构,传递扭矩的时候不会出现打滑,手轮的外径尺寸按照操作力矩做了匹配,不需要额外加力杆就能实现额定压力下的可靠启闭,阀瓣的密封面采用了堆焊硬质合金的结构,耐冲蚀、耐磨损性能比普通铜密封面提升3倍以上,适配带少量固体颗粒的流体输送场景,不会因为介质中的杂质快速磨损密封面导致内漏。安装的时候要注意介质流向和阀体上的标识一致,低进高出的流向设计能保证阀门关闭状态下填料腔不承受持续介质压力,延长填料的使用寿命,同时阀杆的行程限位做了明确的结构标识,全开和全关位置都有对应的机械限位,避免操作时过度旋紧导致阀瓣压伤阀座密封面。
