径向进气式离心叶轮精密结构设计

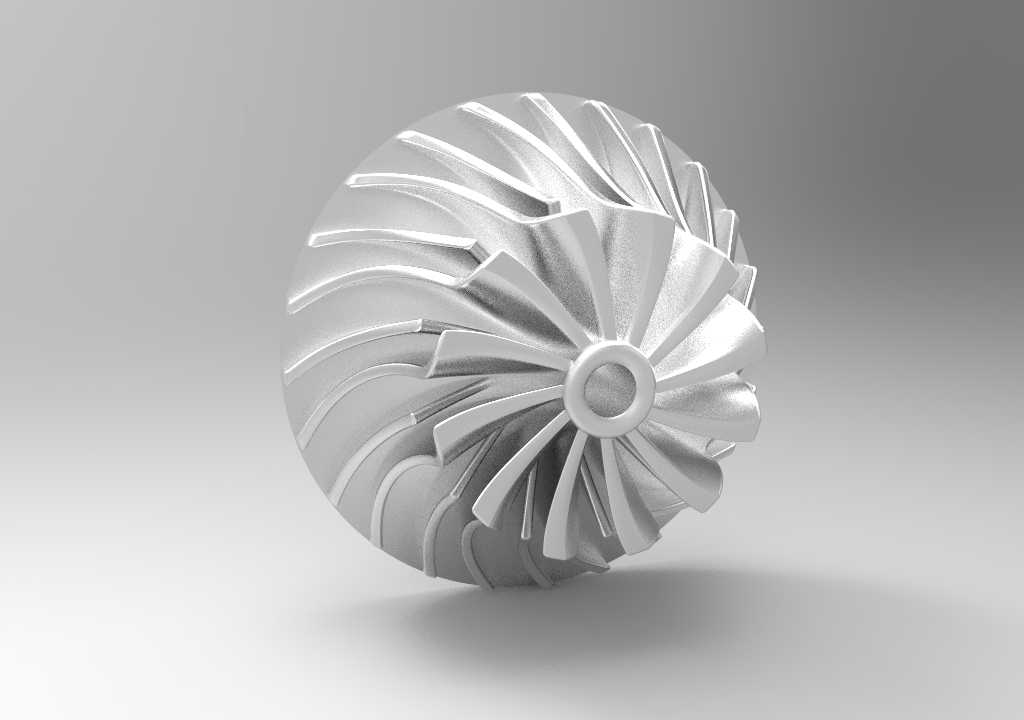

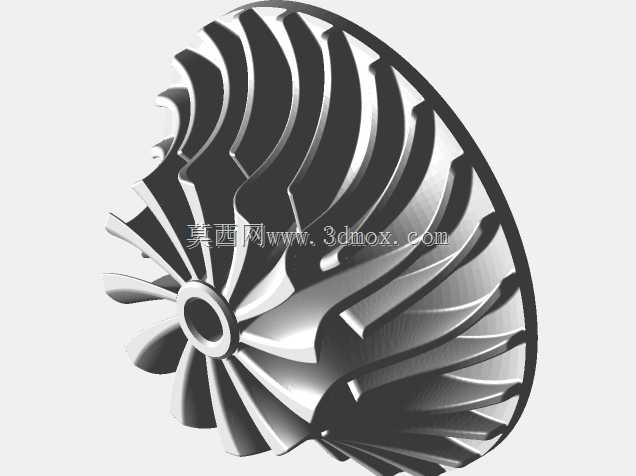

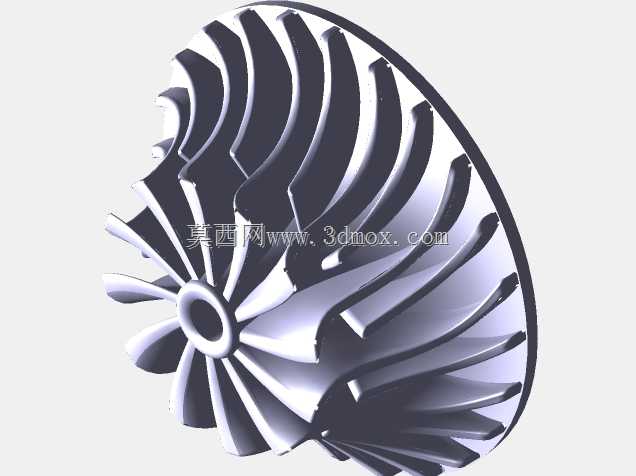

这款径向进气结构的离心叶轮，主要适配小流量高压力工况的流体输送与能量转换场景，在微型涡轮增压器、小型工业离心风机、高速流体泵以及微型燃气轮机的核心段都能见到同结构部件的应用，核心作用是通过高速旋转将输入的轴功转化为流体的压力能与动能，为整套流体系统提供稳定的动力输出。从结构设计逻辑来看，这款叶轮采用长短叶片间隔排布的结构形式，长叶片负责主流道的流体导向，短叶片则用来抑制叶轮流道内的二次流与流动分离，避免大曲率流道内出现气流脱流导致的效率骤降，叶片型线采用空间扭曲设计，从轮盖侧到轮盘侧的叶片安装角平滑过渡，匹配径向进气的来流方向，减少进气冲击损失。叶轮中心设置带定位台阶的安装孔，孔位与配套的高速轴轴径采用过盈配合设计，台阶端面作为轴向定位基准，保证高速旋转时的同轴度要求，避免动平衡超标引发的振动问题。叶片前缘做了小圆角钝化处理，既可以降低来流冲击的敏感性，也能提升部件在含尘气流工况下的抗冲蚀能力，延长部件使用寿命。轮盘侧采用等强度设计思路，从中心安装座到轮缘位置的壁厚平滑递减，在保证高速旋转下结构强度满足要求的前提下，尽可能降低叶轮自身的转动惯量，减少轴系启动与调速过程的动力损耗。轮盖侧的叶片边缘与配套蜗壳的密封间隙控制在极小范围内，减少叶轮出口高压流体向进气侧的回流泄漏，提升整机的容积效率。从安装边界来看，叶轮的轴向总厚度适配常规微型涡轮设备的腔体尺寸，轮缘外径与蜗壳流道的内径匹配，安装时只需保证中心孔与驱动轴的同轴度，端面贴合到位即可完成装配，不需要额外的复杂定位结构。在实际工况运行中，这类叶轮的转速通常可达每分钟数万转，因此设计阶段对叶片的固有频率做了校核，避开轴系的临界转速区间，避免运行过程中出现共振引发的结构损坏，叶片表面的粗糙度要求较高，减少流体与壁面的摩擦损失，提升整体能量转换效率。
