V10引擎配套鼓风机壳体结构设计

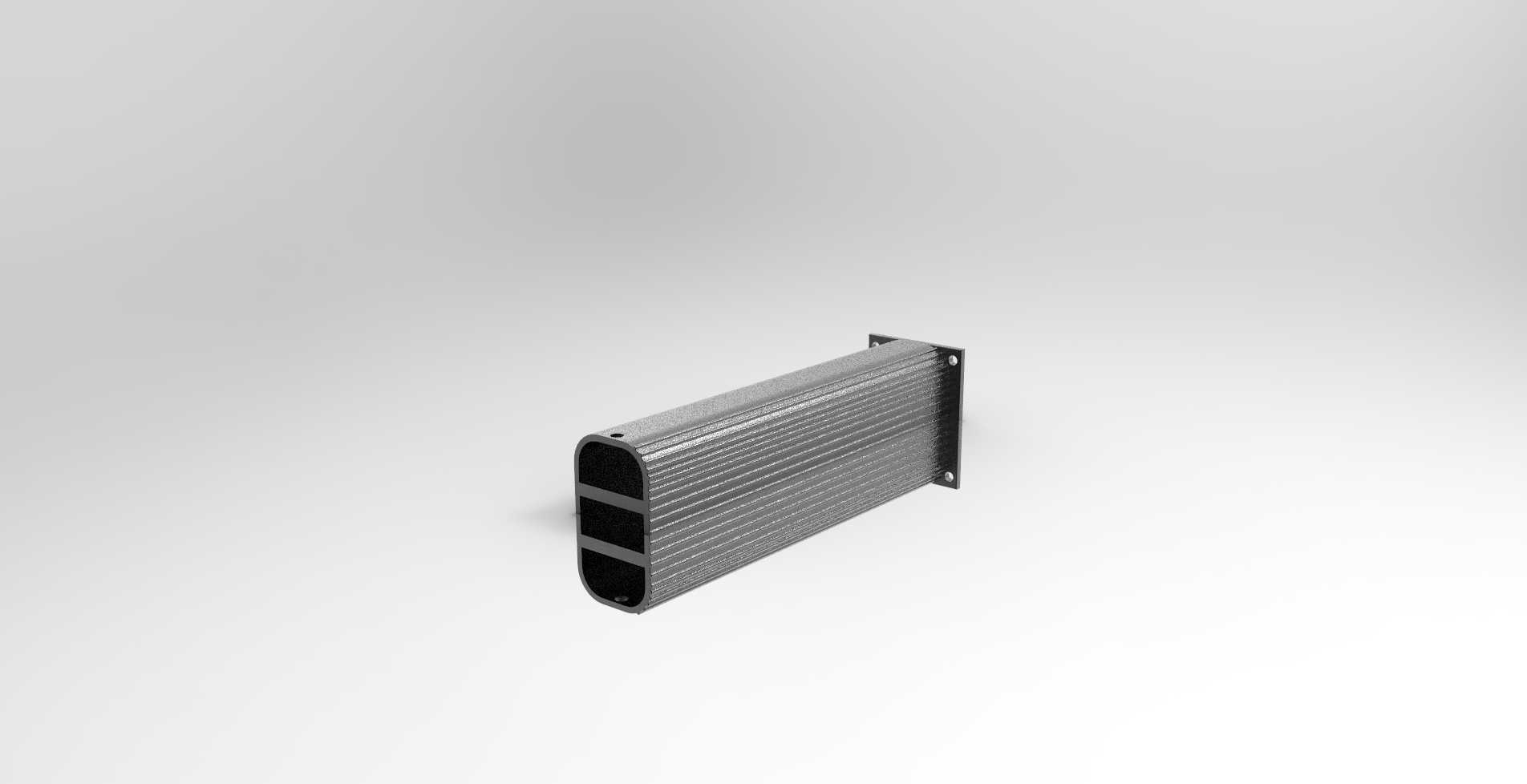

该部件为V10动力单元配套的鼓风机导流壳体，主要应用于大排量高性能乘用车辆的引擎舱强制风冷系统，承担引擎周边热管理环节的气流导向与输送功能，在车辆高负荷运行工况下，可将冷却气流精准导向引擎缸头、排气歧管周边等高温区域，避免局部热堆积引发的动力衰减或密封件老化问题。从结构设计逻辑来看，整体采用一体化挤压成型的铝合金壳体构型，外侧沿轴向布置等距平行散热鳍片，既可以通过鳍片增大壳体与外界空气的接触面积，带走风道内气流裹挟的部分热量，也能提升长条形壳体的整体结构刚度，降低车辆运行过程中振动引发的壳体形变风险。壳体一端为带安装孔的法兰对接面，可直接与鼓风机叶轮总成的出风口密封对接，法兰面预留的四个安装孔位匹配标准M5紧固件，安装时可通过法兰面的定位凸台实现快速对位，无需额外调整同轴度，能有效缩减装配环节的对位工时。壳体内部设置两道平行导流分隔筋，将内部流道划分为三个独立的等截面风道，可根据引擎不同区域的散热需求分配气流流量，避免单风道结构下气流沿程阻力不均导致的远端送风量不足问题，分隔筋与壳体为一体成型结构，不存在拼接缝隙，可杜绝长期使用后出现的风道漏风问题。从安装边界来看，壳体整体为长条形直筒构型，无外凸的异形结构，安装时可直接嵌入引擎舱侧边预留的安装槽位，整体占用空间紧凑，不会与周边的线束、管路产生运动干涉，壳体外侧鳍片的高度经过严格校核，既保证足够的散热面积，也不会超出引擎舱的预留安装间隙，适配现有V10引擎舱的布局空间。在实际工况适配方面，壳体的进出风口截面经过流场仿真优化，内壁过渡位置均采用圆角处理，可有效降低气流通过时的风阻与风噪，避免高转速下鼓风机工作产生的异响传入驾驶舱，同时壳体材质选用耐高温铝合金，可长期耐受引擎舱内120℃以上的持续环境温度，不会出现高温形变或材质老化问题，满足车辆全生命周期的使用要求。
