热电联产混合型冷却器参考结构设计

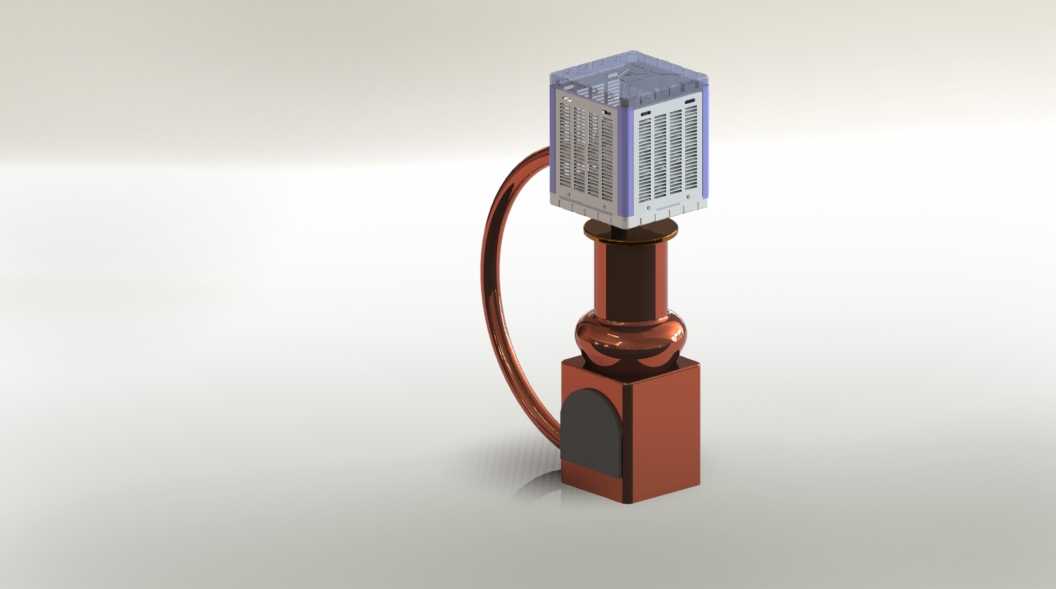

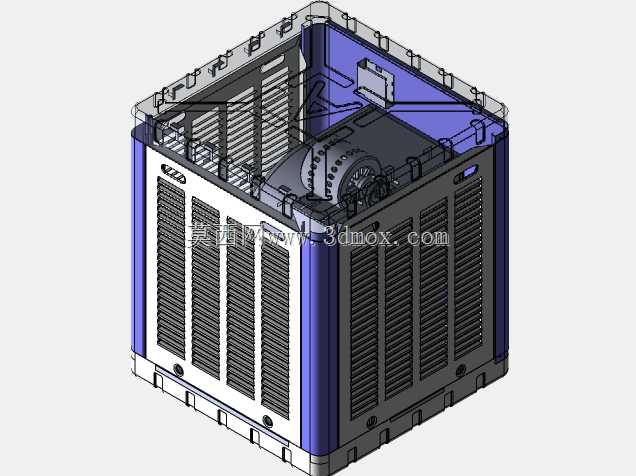

这款混合型冷却器参考结构，主要面向中小型热电联产系统的分布式冷源配套场景，适配厂区工艺冷却、配套辅机温控、局部循环水降温这类实际工况，区别于大型电站的集中式冷却架构，更适合装机容量不大、场地排布紧凑的联产项目使用。设备核心功能是承接系统内升温后的循环冷水，通过内置流道与风冷结构完成热量置换，将降温后的水体重新输送至冷却水槽、冰箱类储冷单元，维持整个联产系统的热平衡阈值，避免因工质温度过高导致的发电效率衰减、辅机过热停机等问题。从设计思路来看，整体采用立方模块化的壳体架构，外壳预留多面通风格栅，最大化进风换热面积的同时，也兼顾了壳体的结构强度，边角做了圆弧过渡与加强筋排布，减少运输、安装过程中的磕碰形变风险。内部流道采用分层排布逻辑，地下室区域预留泵组安装位，冷水循环泵可直接集成在设备底部腔室，无需额外外置泵组安装架，缩减现场安装的管路排布长度，降低沿程阻力损耗。设备顶部做了半透明可视化的盖板设计，日常巡检时可直接观察内部风机、流道的运行状态，无需拆解外壳即可快速排查卡滞、积液等常见故障。外形尺寸适配标准工业设备安装基座，安装边界预留了侧面管路接口与底部固定孔位，侧面进出水口采用统一的法兰对接规格，可直接匹配现有联产系统的循环水管路，无需额外做变径转接；底部固定孔位的间距符合常规工业槽钢基座的安装标准，现场就位后直接穿螺栓固定即可，无需额外加工适配底座。壳体侧面的立柱采用高强度工程材质与金属嵌件结合的结构，既控制了设备整体自重，又保证了长期户外使用的抗老化、抗形变能力，内置风机采用侧置排布，配合格栅的导流角度，可形成贯穿内部换热芯体的稳定风道，避免出现换热死角，保证不同负载工况下的冷却效率稳定。
