立式单缸往复式蒸汽动力装置结构模型

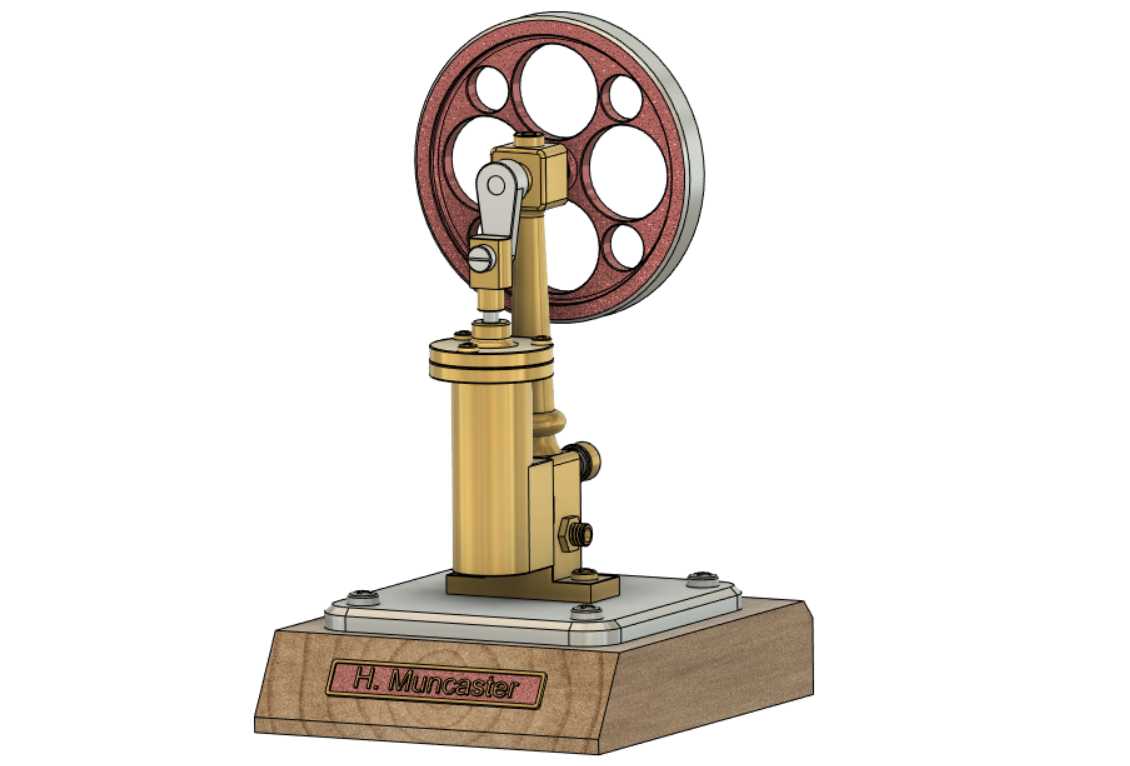

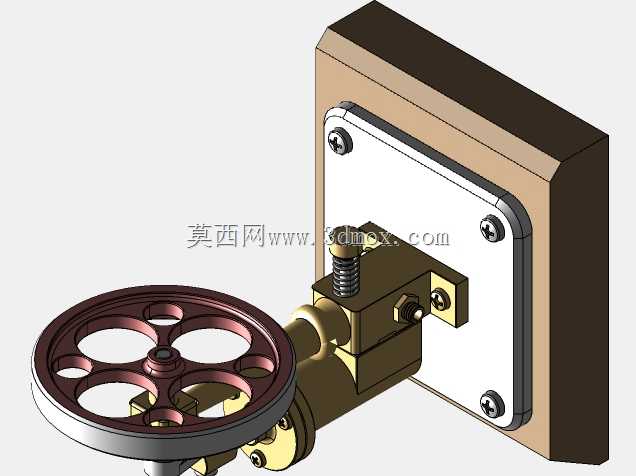

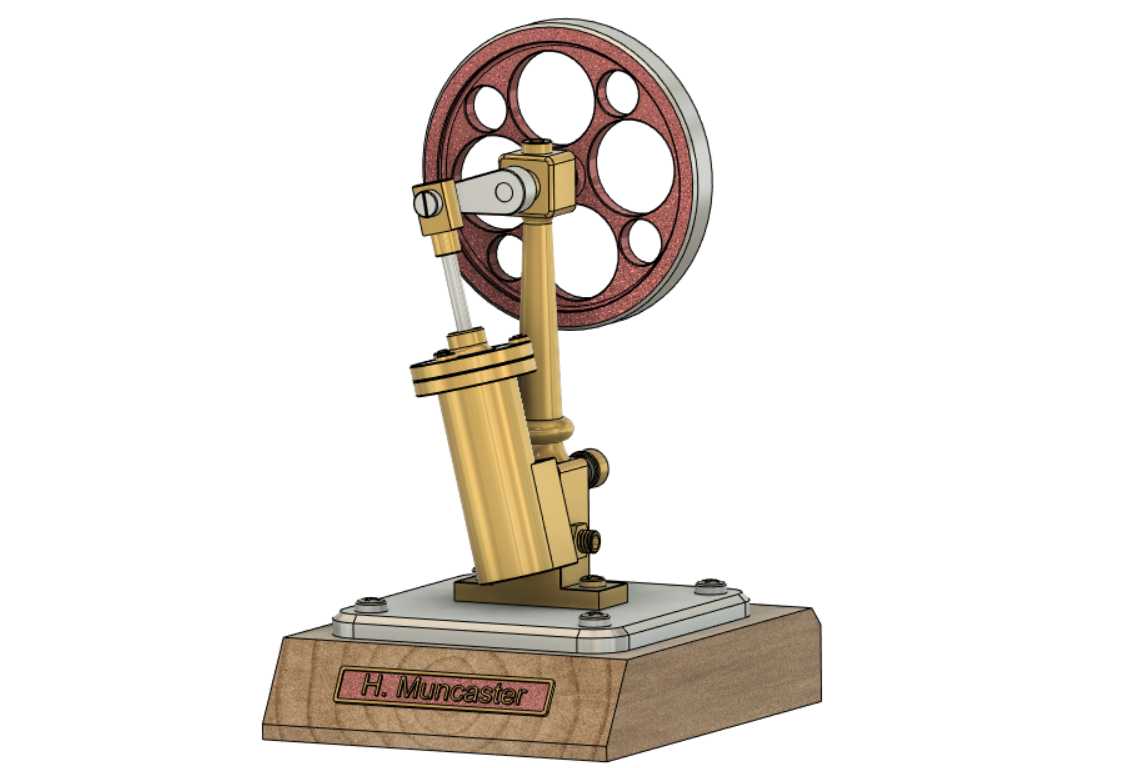

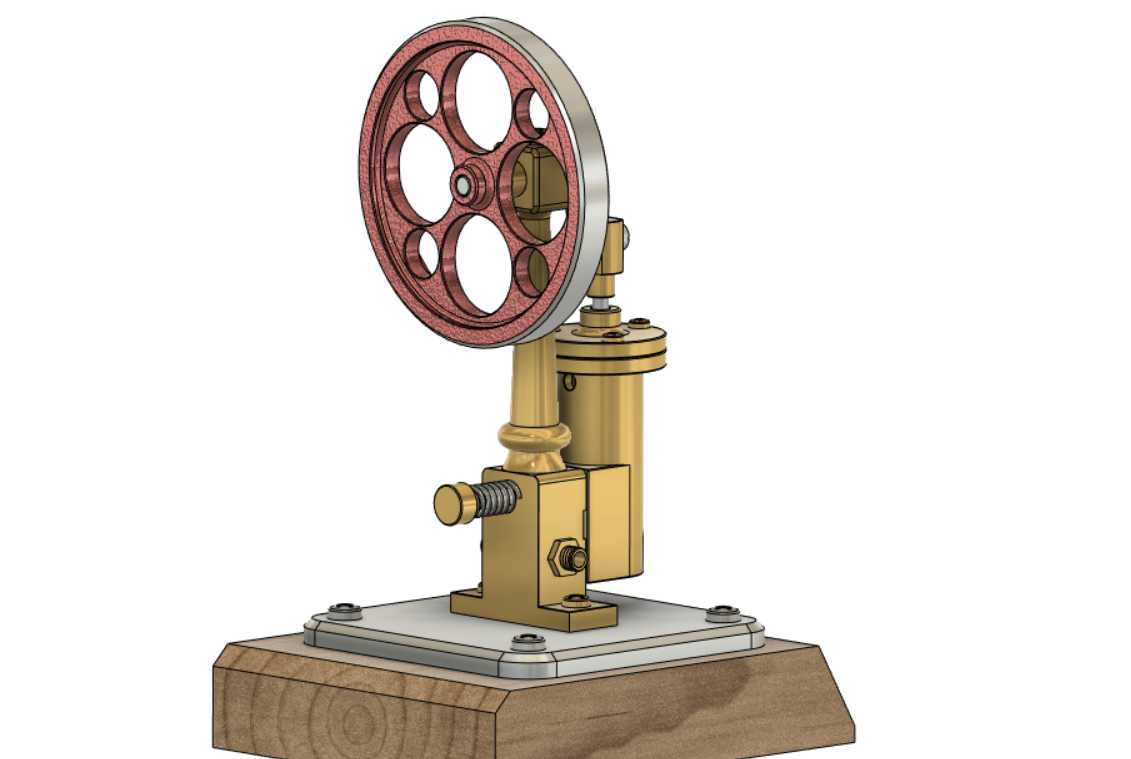

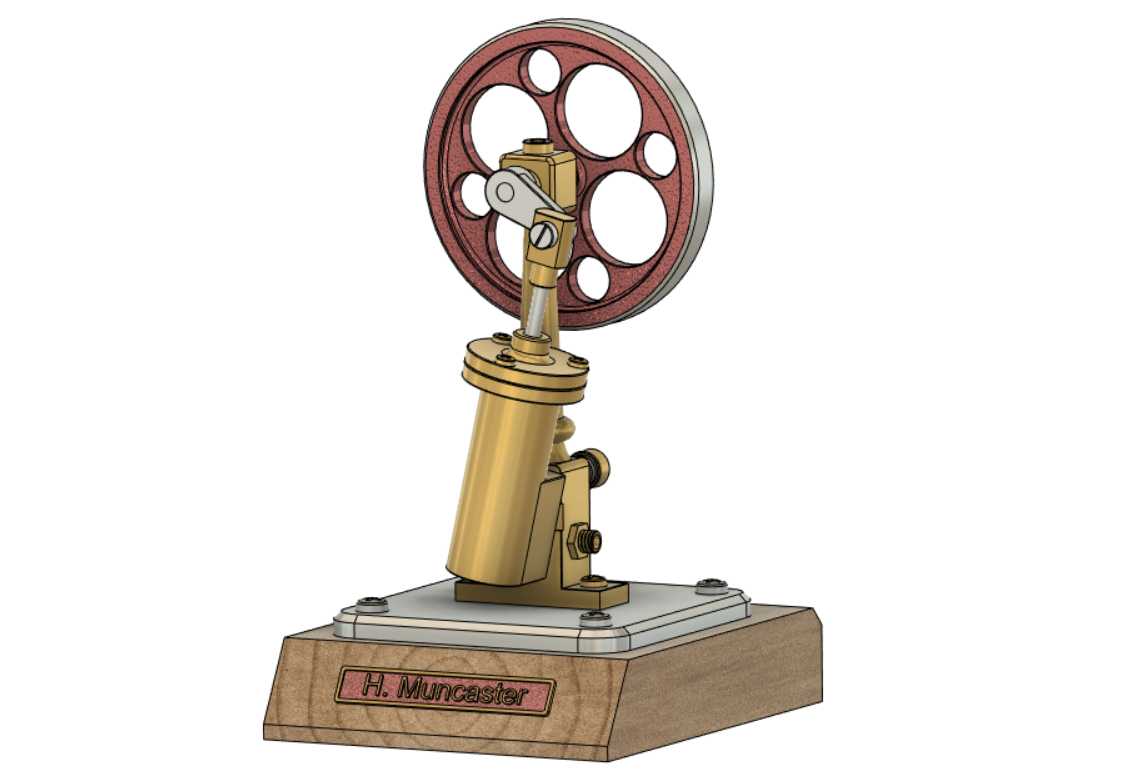

这款立式单缸往复式蒸汽动力结构，常被用于小型热能动力教学演示、复古动力装置复刻以及微型动力实验场景，能够直观展示外燃式动力的能量转换全过程，帮助从业者理解曲柄连杆机构将直线往复运动转化为旋转运动的核心原理。从结构设计来看，整体采用立式布局，气缸垂直固定在方形金属安装基板上，基板通过四颗沉头固定螺栓与底部木质基座连接，安装边界清晰，基座预留的安装孔位可直接适配常规实验台架的固定需求，整体占用空间紧凑，适合桌面级实验或展示场景使用。气缸侧部集成了进排气配气阀组，阀组的调节旋钮直接外露，可手动调整进气开度来控制活塞往复频率，进而调节输出轴的转速，这种外露式阀组设计既方便调试操作，也能让观察者清晰看到配气机构的动作逻辑。气缸上部的活塞杆通过十字头结构与连杆铰接，避免活塞杆承受侧向力，大幅降低运动过程中的密封件磨损，延长气缸密封结构的使用寿命。连杆另一端与曲轴的曲柄销连接，曲轴输出端直接固定大直径辐条式飞轮，飞轮采用多镂空辐条设计，在保证转动惯量的前提下尽可能降低自身重量，依靠飞轮的储能特性平滑活塞往复运动带来的转速波动，让动力输出更稳定。飞轮与曲轴的连接采用平键周向固定，轴向通过锁紧螺母限位，装配时可通过调整螺母预紧量控制飞轮的端面跳动量，保证转动过程的动平衡。整体外形的安装基准以底部木质基座的底面为定位面，基座上的铭牌区域预留了标识安装位，气缸中心与飞轮中心的水平间距经过精准核算，保证连杆在整个运动行程中不会与气缸外壁、飞轮辐条发生运动干涉，活塞的行程长度与曲柄半径严格匹配2倍关系，确保运动过程中活塞不会撞击气缸上下端盖。在实际应用中，这类小型蒸汽动力结构除了教学演示用途，也可作为微型发电机组、小型水泵的动力源，适配低压蒸汽输入工况，进排气接口采用标准小直径管螺纹，可直接连接常规蒸汽管路，无需额外定制转接接头。设计过程中对各运动副的配合间隙做了针对性优化，活塞与气缸壁采用小间隙配合，十字头与导轨面采用滑动摩擦结构，可通过定期加注润滑脂降低运动阻力，所有铰接位置都采用销轴加防脱卡簧的固定方式，既方便拆解维护，也能避免高速运转过程中销轴脱出引发故障。
