垂直轴风力涡轮机转子结构设计

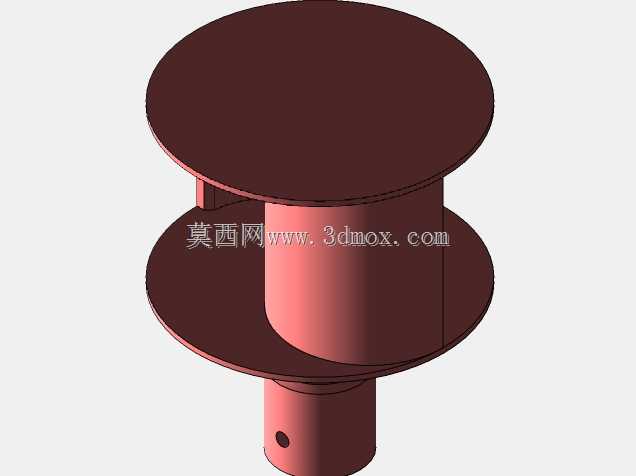

该结构为垂直轴阻力型风力涡轮的核心转子组件，主要应用于分布式小型风能采集场景，常见于离网型供电系统、户外监测设备辅助供能、庭院小型风光互补照明装置等领域，相较于水平轴风轮，这类结构无需对风装置，在风向多变的复杂近地面风场环境下具备更强的适配性，湍流风况下的运行稳定性更优。从功能特性来看，该转子采用上下双层圆形端板夹持曲面叶片的结构设计，中心设置贯通式主轴安装位，下端轴段预留径向定位销孔，可直接与动力输出轴或发电机转轴配合，实现风能到旋转机械能的转换。曲面叶片的型线设计充分考虑低风速下的启动性能，叶片曲面与中心筒体平滑过渡，可减少气流在叶片表面的分离损失，上下端板的存在能够约束叶片展向的气流逸散，提升叶片有效做功区域的风能捕获效率，避免叶尖扰流带来的能量损耗。设计过程中优先考虑了装配的便捷性，整体转子采用同轴式布局，所有回转面均与主轴保持同轴度要求，安装时仅需保证主轴与安装基座的垂直度即可，无需复杂的角度对中调整，适配多种规格的小型永磁发电机安装接口。安装边界方面，转子整体为回转体结构，最大外径为上下端板的外圆尺寸，轴向安装尺寸从下端轴段的定位端面到上端板顶面，预留的轴段长度可根据发电机安装座的厚度灵活调整，径向销孔的位置与轴段配合公差满足常规过盈加销钉定位的连接要求，可承受额定转速下的扭矩传递，避免运行过程中出现转子与主轴的相对滑移。结构的重心沿主轴轴线分布，旋转过程中动平衡校正难度低，仅需对上下端板及叶片的对称度进行控制即可满足常规运行的平衡要求，适合小批量生产加工，叶片与端板、中心筒体的连接部位做了圆弧过渡处理，可减少应力集中，提升结构在交变风载下的疲劳寿命，在常年平均风速2-6m/s的应用场景下可保持稳定的旋转输出，不会因风向突变产生额外的偏载力矩，对支撑结构的强度要求相较于同功率水平轴风轮更低。
