教学演示用小型风力发电装置结构

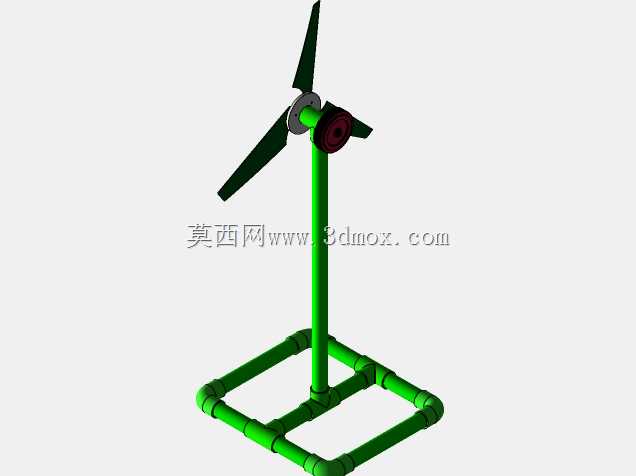

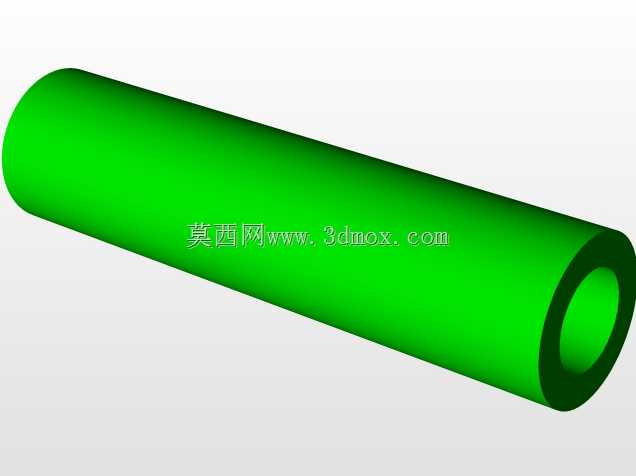

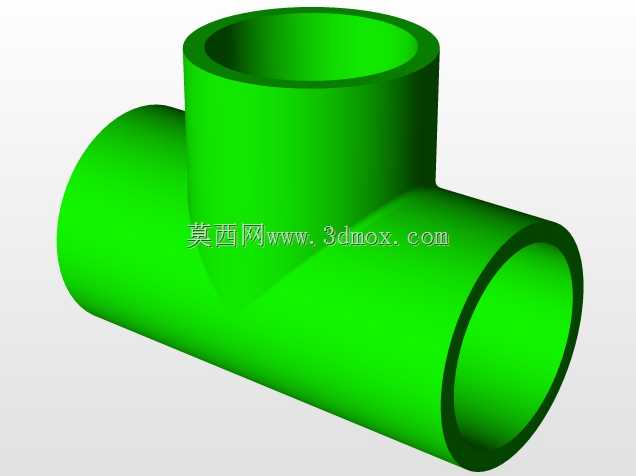

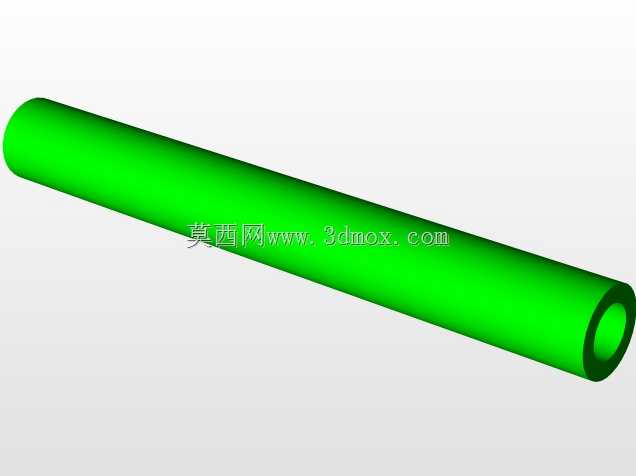

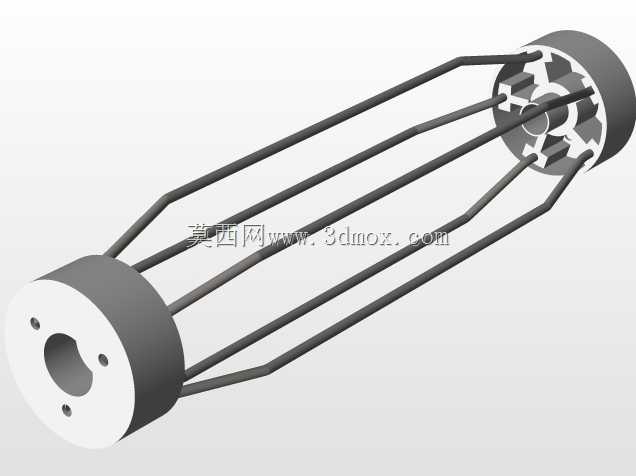

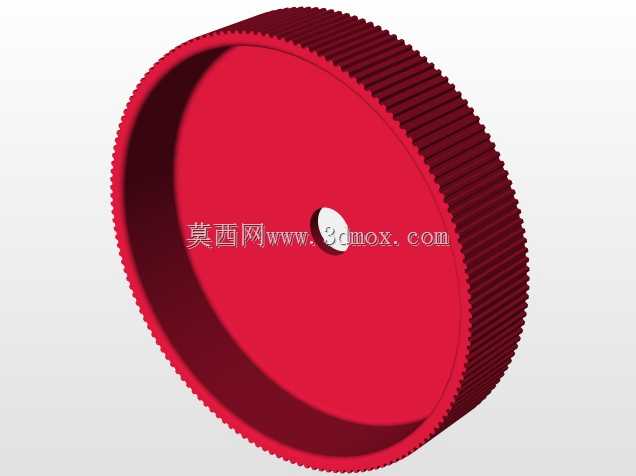

这款小型风力装置的设计初衷是面向高校工程实训场景，作为风能转换原理的具象演示载体，区别于工业级大功率风机的复杂结构，整体采用简化的传动与支撑逻辑，让低年级工科学生能快速理解风能捕获到机械能传递的完整链路。从结构布局来看，底部采用框架式支撑结构，利用管件拼接形成方形稳定基座，这种设计一方面降低了整体重心，避免演示过程中受侧向气流影响发生倾覆，另一方面管件拼接的形式无需复杂的钣金折弯或焊接工序，加工门槛低，学生在实训过程中可自行完成基座的组装调试，适配教学场景下的动手实操需求。支撑立柱采用竖直单管结构，直接与基座中心位置的管件接口连通，既保证了支撑高度满足风轮的气流捕获空间要求，又减少了多余的连接部件，降低整体结构的装配复杂度。风轮部分采用三叶片布局，叶片翼型做了简化处理，没有采用工业风机的复杂曲面翼型，而是选用易加工的平直带扭转角度的叶片形态，在低速气流环境下就能获得足够的启动转矩，适配教学场景下普通风扇送风即可驱动的演示条件，无需大功率风源设备。风轮与立柱顶端的连接部位设置了简易的回转支撑结构，可实现一定角度的风向自适应偏转，能直观演示风机对向来风的跟随特性，尾部的导流尾翼结构简单，重量轻，在低速气流下即可带动风轮偏转对准风向，还原了真实风机的偏航逻辑但省略了复杂的电动偏航机构，适配教学演示的轻量化需求。从安装边界来看，整体基座的方形轮廓尺寸控制在桌面可容纳的范围，不需要额外的地面固定措施，放置在普通实训工作台即可完成全部演示操作，立柱高度经过测算，保证风轮旋转时叶片最低点与基座表面留有足够安全间隙，避免转动过程中剐蹭基座或操作人员。在功能特性上，该装置省略了工业风机的发电模块、变速齿轮箱等复杂部件，重点突出风能驱动风轮旋转、尾翼调向的核心原理，学生可通过观察风轮转速随气流大小、风向角度的变化，直观理解风能利用的基本规律，也可在现有结构基础上自行加装小型发电模块、测速装置等拓展部件，完成课程设计中的拓展性实验。设计过程中特意选用常见的标准管件作为支撑结构原材料，所有连接部位均采用标准插接或螺纹连接形式，没有定制化的特殊加工零件，一方面降低了模型的制作成本，另一方面也让学生能熟悉标准管件的连接方式、装配公差配合等基础工程知识，避免过度追求外观还原而脱离工程实训的核心目标。风轮叶片的安装角度预留了调节空间，可通过简单的紧固件操作调整叶片桨距角，方便学生对比不同桨距下的风轮启动风速、旋转速度差异，深化对风能捕获效率影响因素的理解，整体结构没有易损的精密部件，可反复拆装调试，满足多批次学生的实训使用需求。
