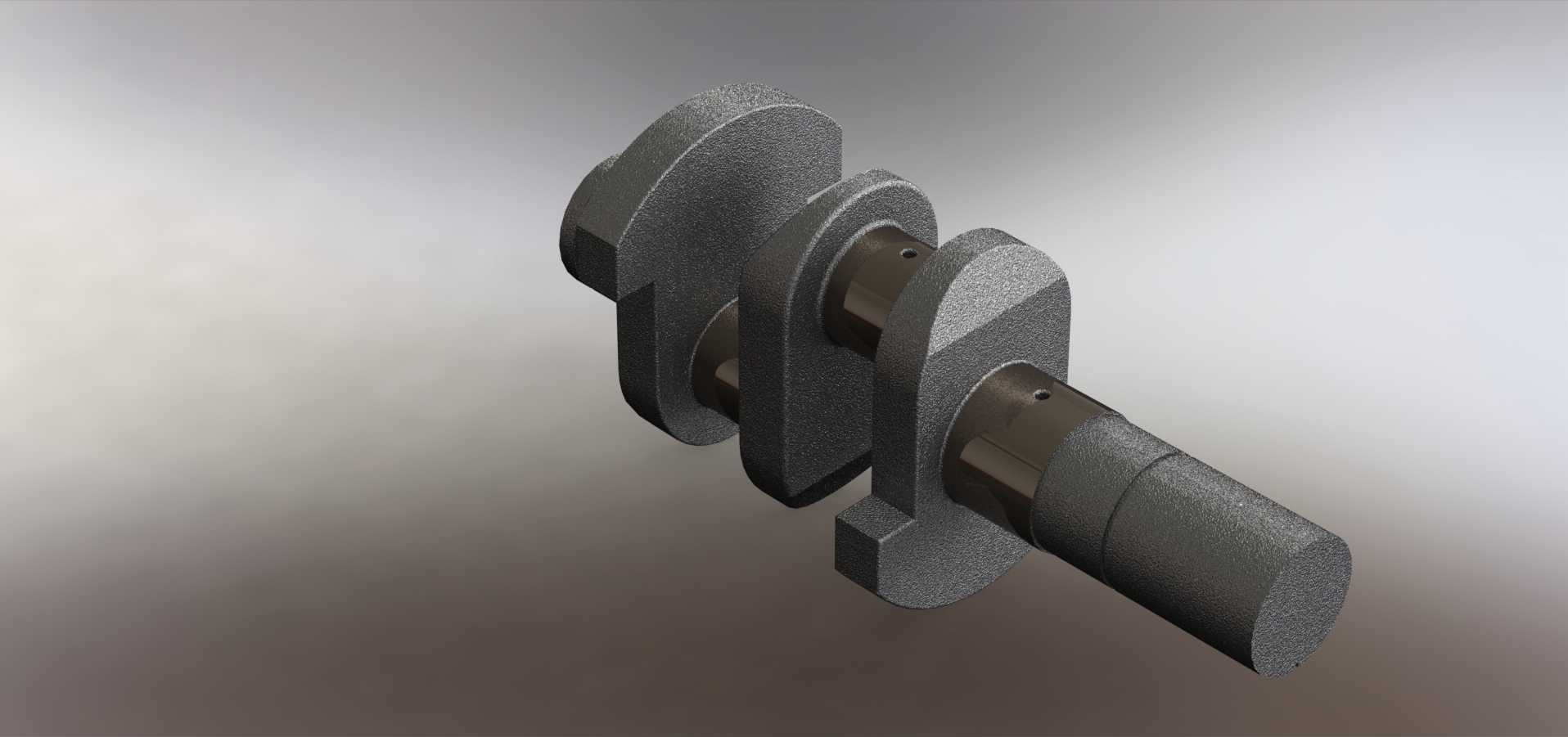

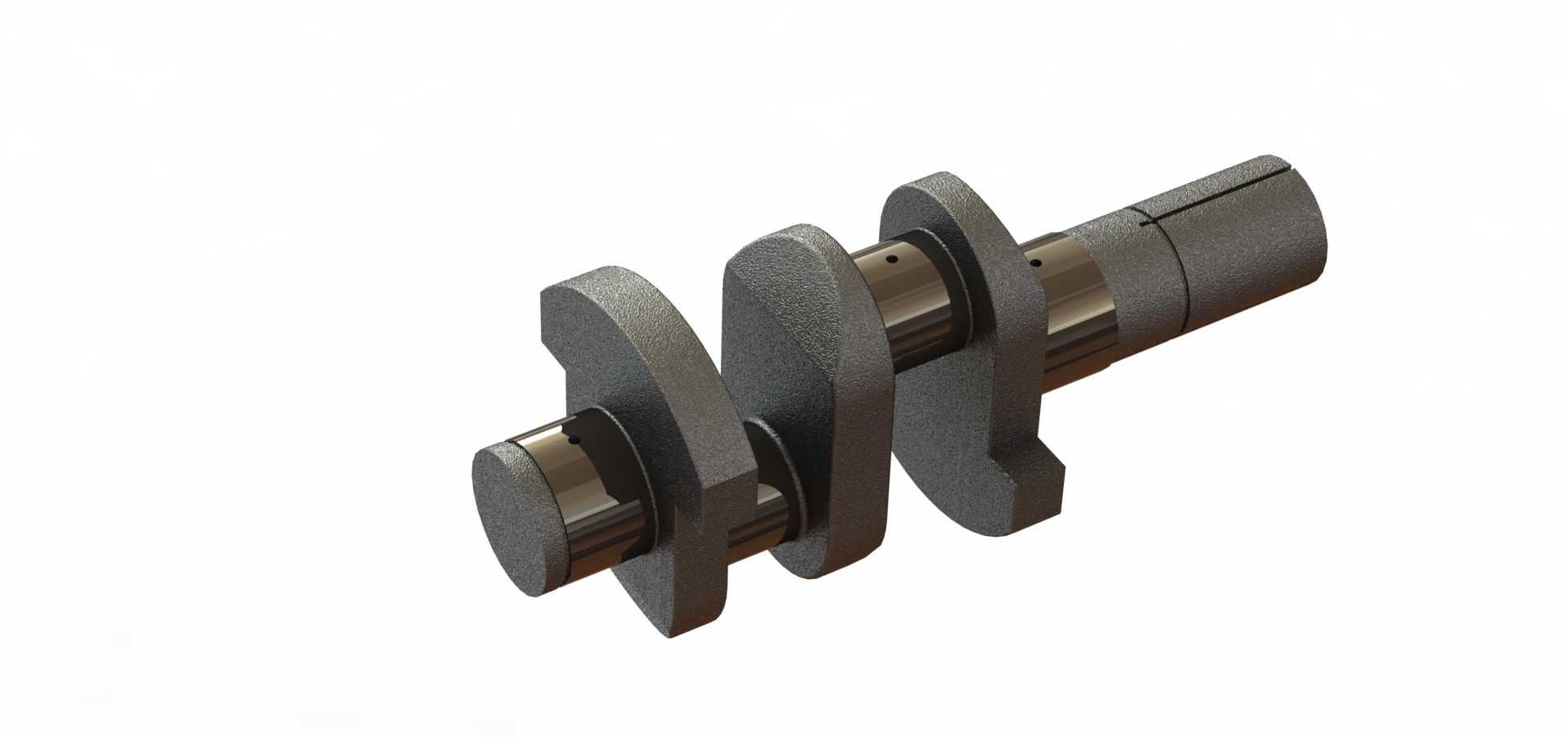

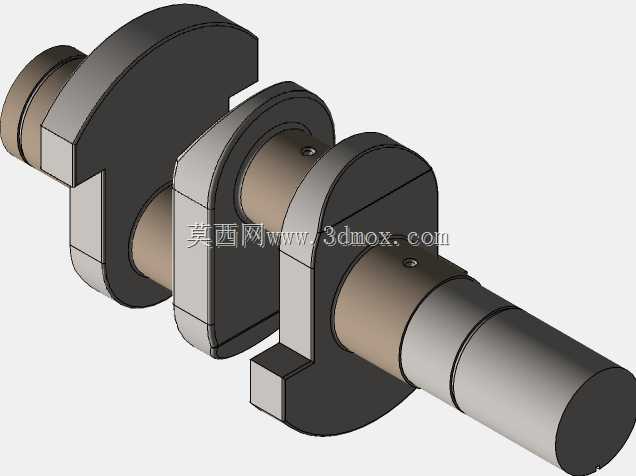

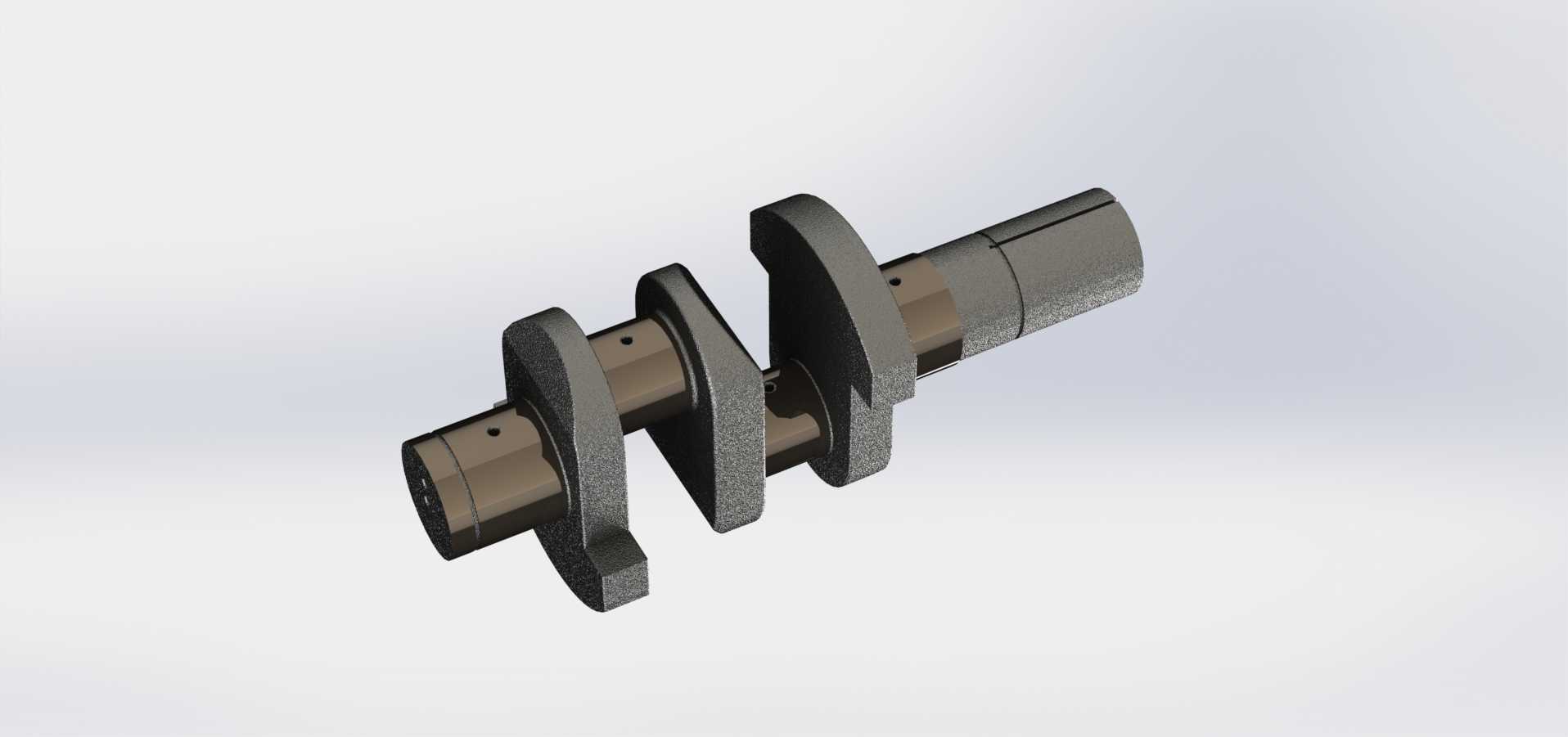

双缸双主轴颈发动机曲轴结构设计

在小型通用内燃机、便携发电机组、微型农用机械以及小排量摩托动力单元的开发场景中，双缸结构的曲轴始终是动力输出端的核心承载部件，这类曲轴的设计合理性直接决定了动力单元的运转平顺性、疲劳寿命与NVH表现。这款适配双气缸布局、设置两道主轴颈的曲轴，在结构设计上充分考虑了小排量动力单元的紧凑性需求，整体采用全支撑思路的简化变体，两道主轴颈分别布置在曲轴的前后两端，中间通过两个错列180度的曲柄销连接对应活塞连杆，曲柄臂采用了优化的扇形配重结构，在平衡双缸往复惯性力的同时，尽可能压缩了曲轴的轴向总长度，适配小体积动力舱的安装边界。从实际工况适配角度看，这类双主轴颈曲轴相比多主轴颈的全支撑结构，减少了中间轴颈对应的缸体轴承座加工工序，降低了缸体的铸造与机加成本，同时两道主轴颈的同轴度公差更容易在加工过程中保证，减少了多档轴颈累计同轴度误差带来的运转卡滞、偏磨风险。设计过程中，曲柄销与主轴颈的连接过渡位置采用了大圆角滚压强化的结构思路，避免应力集中导致的曲轴断裂故障，轴颈表面预留了足够的淬硬层加工余量，可满足后续高频淬火、精磨的工艺要求，适配滑动轴承的配合间隙标准。安装边界上，曲轴前端预留了正时驱动、皮带轮的安装定位轴段，设置有标准的半圆键槽与锁紧螺纹结构，后端设计有飞轮连接的法兰定位面与螺栓孔位，可直接匹配对应规格的飞轮与离合器组件，轴向定位依靠前端主轴颈处的止推面实现，控制曲轴运转过程中的轴向窜动量在合理区间。在实际选型应用中，这类曲轴多用于排量在200cc到600cc区间的双缸四冲程动力单元，可覆盖通用动力、小型代步车辆、便携作业设备的动力需求，结构上没有冗余的设计元素，每一处轴段直径、曲柄臂厚度、配重块轮廓都经过往复惯性力与旋转惯性力的平衡校核，既不会因为配重不足导致运转振动过大，也不会因为配重过量增加曲轴的转动惯量，影响动力响应速度。轴颈内部设计有贯通的润滑油道，可将缸体主油道输送的压力机油引导至曲柄销位置，为连杆轴承提供持续的润滑与冷却，避免高转速工况下的轴承烧蚀故障，油道的进出口位置都做了倒角处理，防止加工毛刺残留堵塞油道，也减少了润滑油流动的沿程阻力。
