集成式区域供暖管路换热调控装置

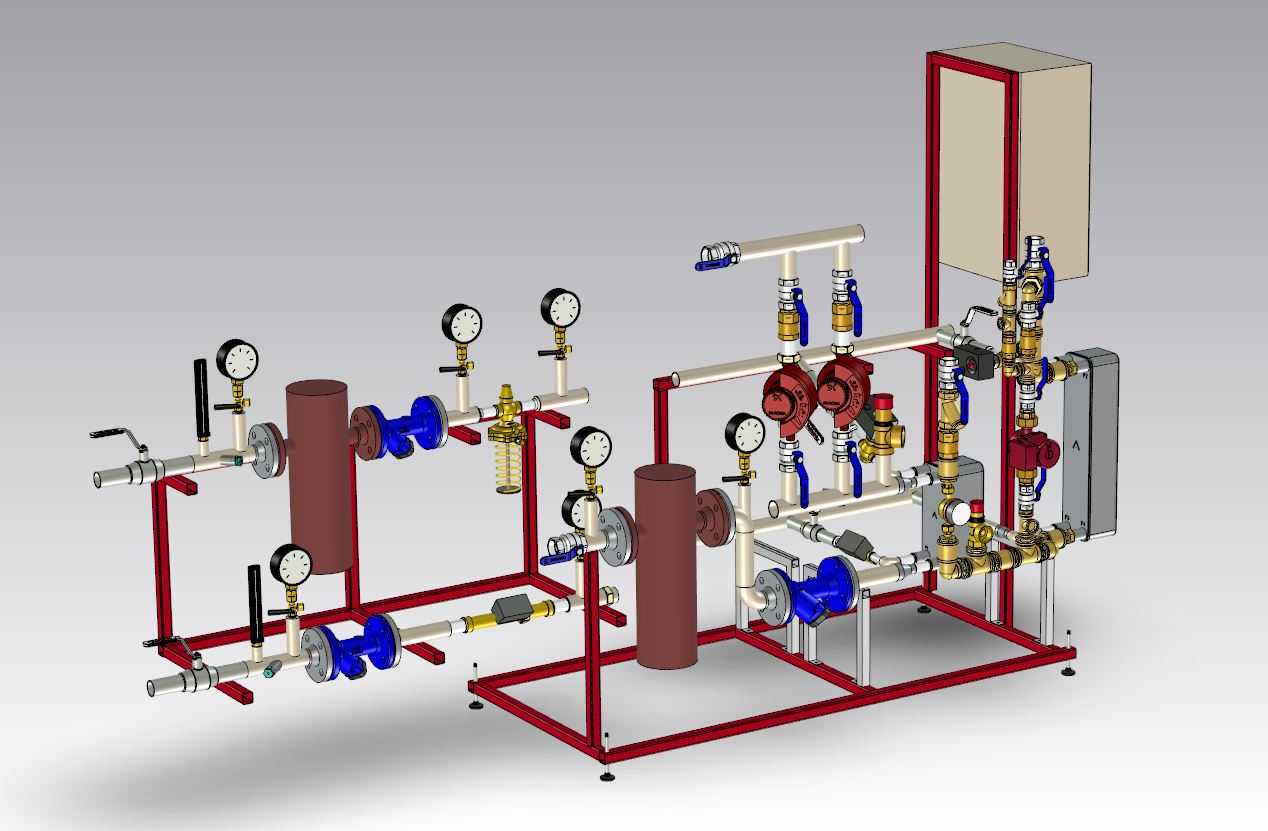

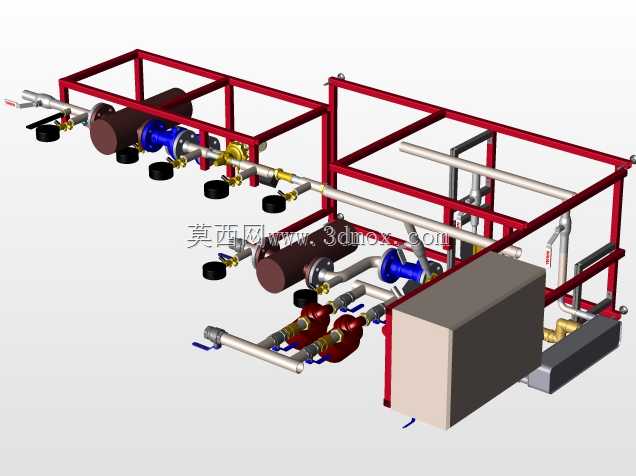

这套撬装式供暖调控装置主要面向商用建筑分区供暖、中小型工业厂区独立供暖支路、民用住宅组团换热分配场景使用，核心作用是完成供暖热媒的流量分配、压力调控、杂质过滤与支路通断控制，替代传统现场散件拼装的管路施工模式，减少现场安装的焊接、配管工作量，提升供暖系统的装配一致性与运维便捷性。从结构设计来看，整套装置采用红色方管焊接成型的一体式机架作为承载基体，机架底部配置可调式支撑脚杯，可在安装现场完成水平度微调，抵消地面不平整带来的装配应力，机架的型材选型充分考虑了满载管路与介质的承重需求，横向与纵向支撑梁的排布避开了所有阀件、仪表的操作空间，不会出现操作干涉问题。管路上集成了多组压力表，分别布置在过滤器进出口、调节阀前后、支路干管位置，运维人员可直接通过表显压差判断过滤器堵塞情况、阀件开度是否合理，无需额外加装临时检测仪表；配置的多通球阀与调节阀可实现不同供暖支路的独立通断与流量精准调节，适配不同区域的供暖负荷动态调整需求，管路中串联的柱状过滤器可拦截热媒中的焊渣、锈蚀杂质，避免杂质进入末端散热设备造成堵塞。设计阶段充分考虑了安装边界与运维空间，所有阀件的手柄、仪表的表盘均朝向操作侧排布，预留的操作空间可满足单人完成阀件开关、仪表读数、过滤器拆洗的操作需求，管路接口统一布置在装置侧下方，可直接对接现场进出水主管道，无需额外做管路变向调整。整套装置的管路排布遵循介质流向逻辑，热媒从进水接口进入后先经过粗过滤、压力检测，再通过阀组分配到各个供暖支路，支路回流介质经过止回结构后汇总到出水接口，避免不同支路之间出现介质串流、压力干扰的问题，机架侧部预留的电控箱体安装位可后续加装温度采集、流量远传模块，适配智能化供暖管控的升级需求，无需对整体结构做二次改造。
