双灯珠小尺寸LED发光模组结构设计

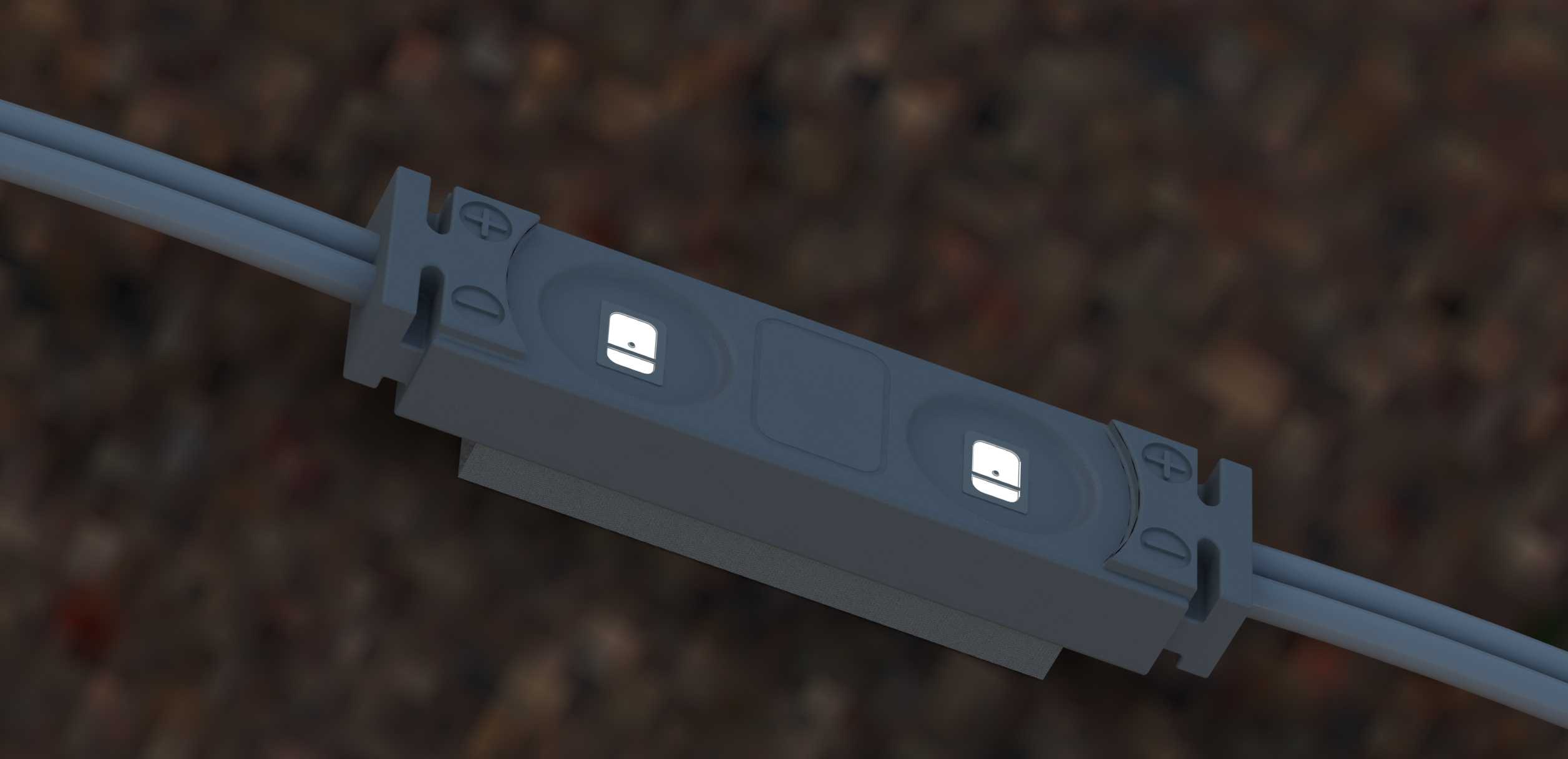

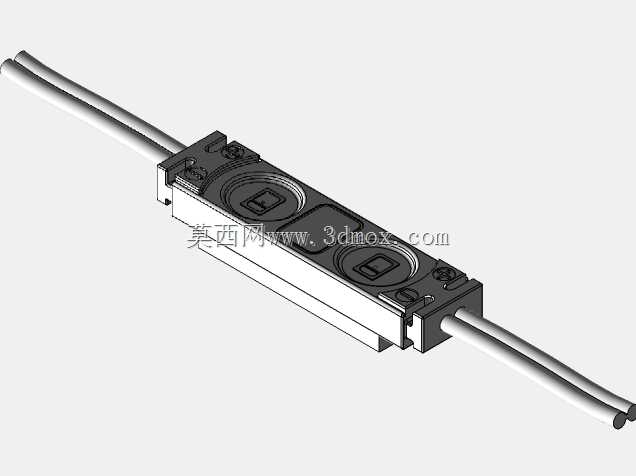

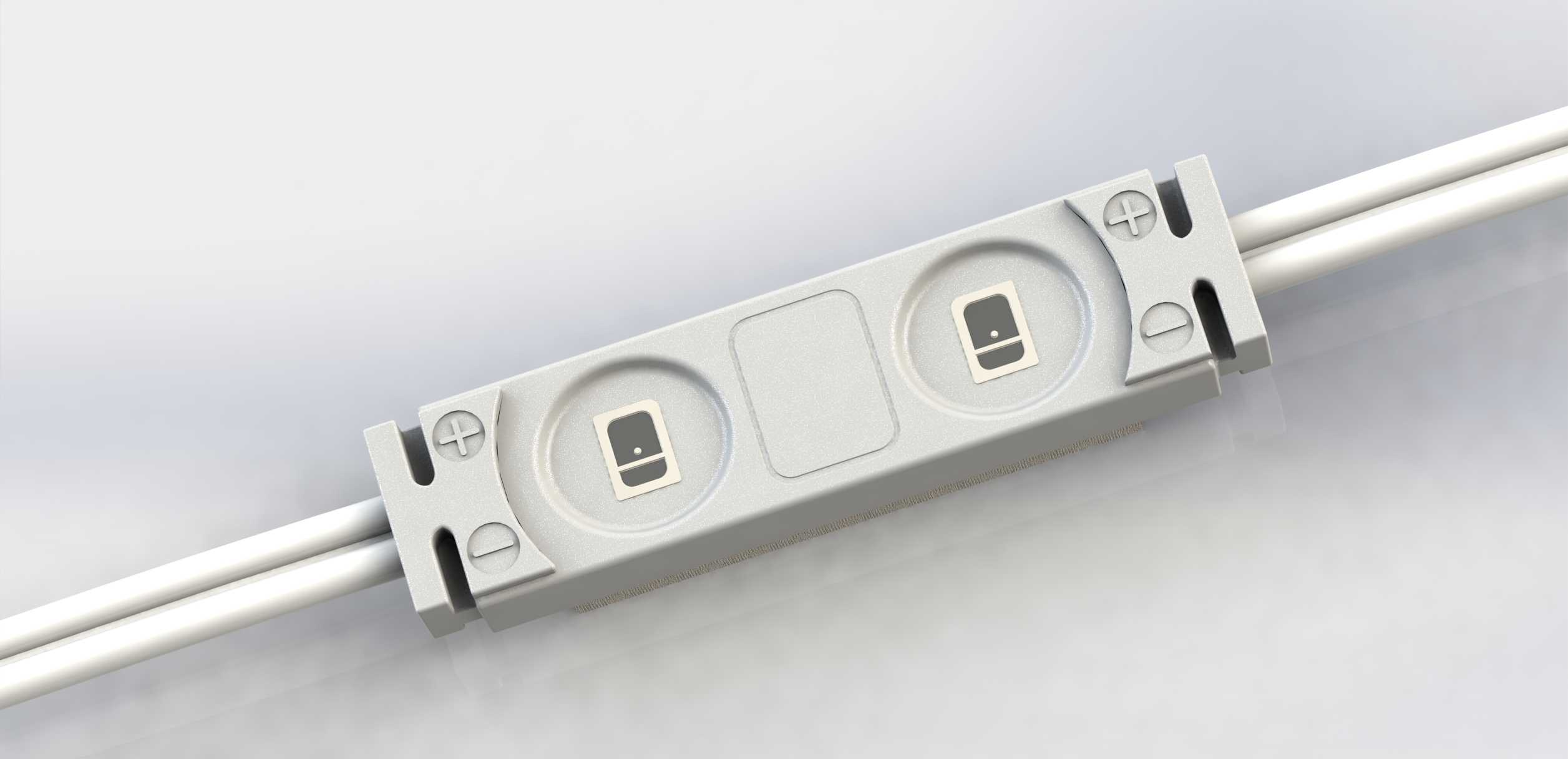

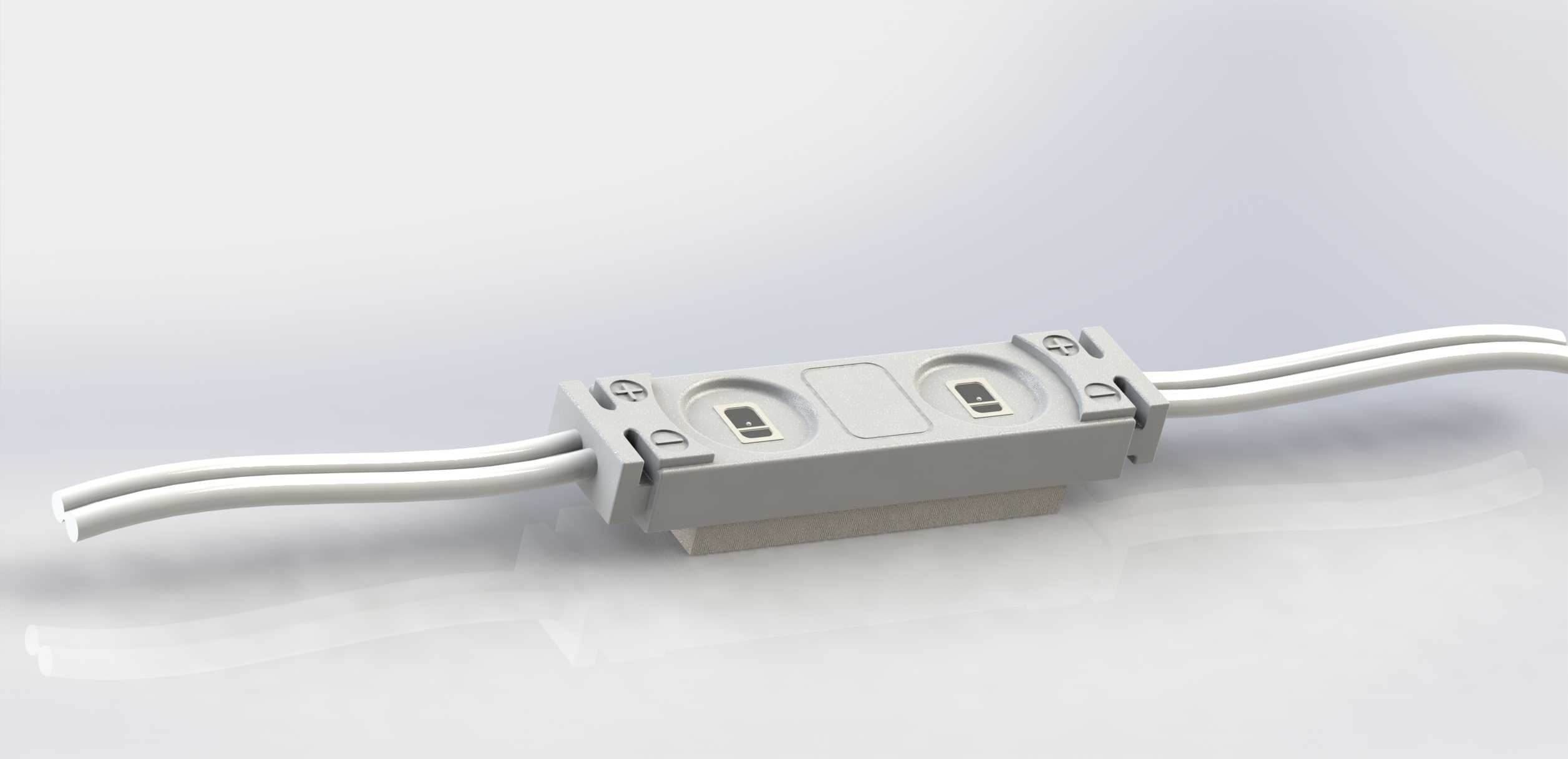

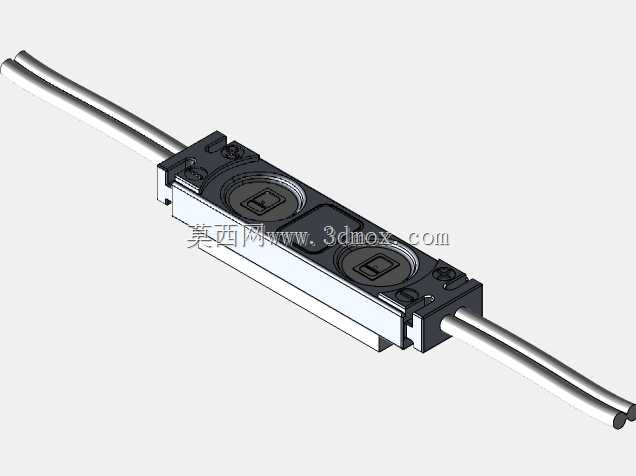

这款双灯珠LED发光模组，是针对广告标识、展柜照明、节日装饰场景开发的小型照明单元，在实际工程应用中，常被嵌入亚克力发光字、灯箱背板、展架卡槽等位置，作为点状补光或阵列排布的面光源使用，适配低压直流供电场景，可通过多组串联拼接实现长距离灯带的照明效果。从结构设计层面来看，模组本体采用阻燃PC材质注塑成型，外壳两侧预留了带定位标识的安装卡扣，既可以通过背胶直接粘贴在平整安装面，也能借助卡扣卡入对应宽度的铝型材卡槽内，安装容错空间充足，现场施工时无需额外定制复杂固定件。模组的外形尺寸控制在0.3英寸×1.2英寸的小规格范畴，单组模组搭配3米长度的常规胶带适配安装定位需求，结构公差精确到1/32英寸，能保证多组模组拼接时的灯距一致性，避免出现照明暗区或亮度不均的问题。出线端的导线长度设置为出厂常规布线距离的一半，工程现场布线时可直接复制模组单元的布线参数，无需反复核算单段线长，能大幅缩短现场接线的调试周期，同时导线与模组本体的连接处做了防拉扯结构，日常安装拖拽时不会出现线芯脱落的问题。模组表面的灯珠位置做了内凹的光学透镜结构，能将灯珠发出的光线聚拢到预设照射角度，减少侧向光损，两个灯珠之间预留的空白区域是为了平衡注塑成型时的壳体应力，避免长期使用后外壳出现翘曲变形，影响安装平整度。外壳上的正负标识采用模内注塑成型，不会因长期户外使用出现标识磨损，现场接线时能快速区分正负极，降低接反烧损的概率。在实际选型应用中，这类小尺寸模组尤其适合狭窄安装空间的照明场景，比如迷你发光字的内部布光、商超货架的层板补光、节日装饰场景的轮廓勾勒，可根据实际照明亮度需求调整模组排布间距，搭配对应的恒压电源即可稳定工作，结构设计上充分考虑了现场施工的便利性与长期使用的可靠性，没有冗余的结构设计，所有壳体特征都服务于安装、散热、光学性能的实际需求。
